申請日2015.09.11

　　公開(公告)日2015.12.09

　　IPC分類號C02F3/30

　　摘要

　　本發明公開了一種處理城市污水的MBBR工藝方法，其步驟為：經過一級處理的城市污水去除了污水中的懸浮物和部分有機物，而后通過進水池依次進入MBBR系統的厭氧區、好氧區和缺氧區，并由缺氧區進入二沉池;MBBR生物處理系統好氧區內懸浮的載體表面附著著硝化細菌，利于長泥齡的硝化菌的生長，各區域內的活性污泥能夠?qū)τ袡C(jī)物進行降解處理，并對廢水中的磷進行處理，以實現同時脫氮除磷。本發明的工藝具有脫氮除磷效果好、有機物利用率高等特點，同時污泥產量低，無硝化液回流，減少了運行費用，特別適合于處理低C/N的生活污水。

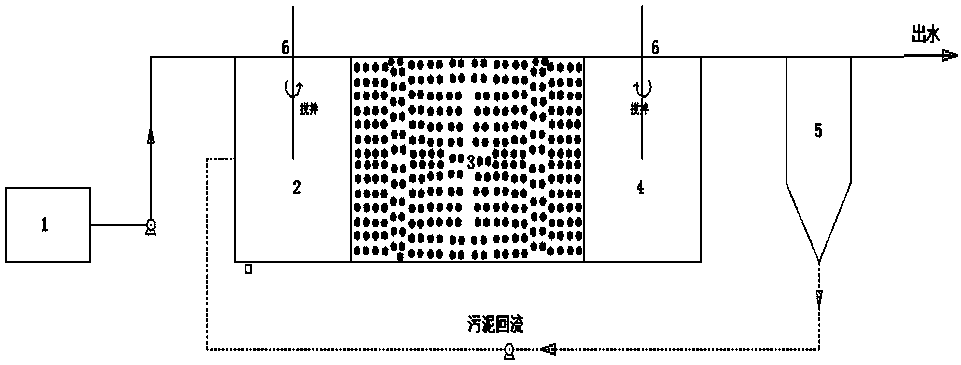

　　摘要附圖



　　權利要求書

　　1.一種處理城市污水的MBBR工藝方法，其特征在所述MBBR工藝方法通過MBBR處理系統，所述系統由厭氧區、好氧區和缺氧區依次連接組成，所述厭氧區和缺氧區均設有攪拌裝置，厭氧區一端通過管道連接進水池，缺氧區出水進入二沉池，二沉池的污泥出口通過污泥回流管道連接厭氧池;好氧區內載體表面附著有硝化細菌，同時存在有活性污泥，具體步驟為：

　　(1)經過一級處理的城市污水通過進水池進入MBBR處理系統的厭氧區，在厭氧區通過攪拌裝置的攪拌作用，使城市污泥達到完全混合狀態;在厭氧區內主要對城市污泥進行反硝化聚磷菌厭氧釋磷，同時使部分有機物被活性污泥吸附去除;

　　(2)經厭氧區處理后的污水進入好氧區，污水在好氧區載體表面附著的硝化細菌作用下進行硝化作用，把氨氮轉化為亞硝態氮和硝態氮，出水;

　　(3)經好氧區處理后的污水進入缺氧區，在攪拌裝置的攪拌作用下達到完全混合狀態，反硝化聚磷菌在此階段進行反硝化脫氮吸磷，完成脫氮除磷;

　　(4)經缺氧區處理后的污水，進入二沉池，經靜置沉淀后排放。

　　2.根據權利要求1所述的一種處理城市污水的MBBR工藝方法，其特征在于控制厭氧區的HRT為2.5-3h，DO維持在0.2mg/L以下。

　　3.根據權利要求1所述的一種處理城市污水的MBBR工藝方法，其特征在于控制好氧區的HRT為8.5-10h，通過鼓風曝氣保持DO維持在3-4mg/L。

　　4.根據權利要求1所述的一種處理城市污水的MBBR工藝方法，其特征在于控制缺氧區的HRT為2.5-3h，DO控制低于0-0.5mg/L;污水中的有機污染物為微生物的反硝化脫氮作用和聚磷菌的吸磷過程提供碳源的同時被降解去除。

　　5.根據權利要求1所述的一種處理城市污水的MBBR工藝方法，其特征在于控制二沉池的HRT為2.5-3h，二沉池排出的污泥全部回流至厭氧區，污泥回流比為100%。

　　6.根據權利要求1所述的一種處理城市污水的MBBR工藝方法，其特征在于經過一級處理的城市污水中的懸浮物和部分有機物去除。

　　說明書

　　一種處理城市污水的MBBR工藝方法

　　技術領域

　　本發明涉及污水處理技術領域，特別是涉及一種處理城市污水的MBBR工藝方法。

　　背景技術

　　在水環境壓力日益突出的新形勢下，污水生物處理技術的高效穩定運行，能夠使污水資源化再利用，能夠有效解決我國目前所面臨的水資源短缺、水環境污染、水生態破壞等的現狀，實現水的健康可持續循環。

　　由于人們生活水平不斷提高，污水量逐漸增大，目前城市生活污水逐漸表現出低C/N的性質，導致脫氮過程中有機碳源相對不足，脫氮效率低下，與出水TN達標相矛盾;另一方面，傳統的單泥生物脫氮除磷工藝(如A2O)中聚磷菌、反硝化菌、硝化菌等共存于同一活性污泥系統，必然存在硝化菌與聚磷菌的不同泥齡(SRT)之爭，使除磷和硝化相互干擾，同時因?yàn)橄趸�菌是自養型專性好氧微生物，反硝化菌和聚磷菌是異養型兼性菌，系統的厭氧/缺氧/好氧交替的運行工況雖有利于反硝化和除磷，但是對硝化菌的生長較為不利。根據傳統的除磷理論，碳源存在于缺氧段或者硝酸鹽存在于厭氧段都會導致反硝化菌與DPB對電子受體硝態氮或?qū)μ荚吹母?jìng)爭，從而降低DPB的選擇性優勢，影響除磷效果。因此，傳統的生物技術很難在同一系統中實現脫氮、除磷的效能平衡。

　　MBBR(MovingBedBio-filmReactor，中文名稱：移動床生物膜反應器)工藝是一種由挪威KaldnesMijecpteknogi公司與SINTEF研究機構聯合開發的污水處理工藝，該工藝吸收了傳統流化床和生物接觸氧化法兩種工藝的優點，具有良好的脫氮除磷效果。污水連續經過MBBR反應器，生物不僅在活性污泥中繁殖代謝，并逐漸在懸浮填料內外表面形成生物膜，通過活性污泥中和生物膜上的微生物群落體系的共同作用，使污水得到凈化。

　　MBBR反應器既具有傳統生物膜法耐沖擊負荷、泥齡長、剩余污泥少、水頭損失小、不易堵塞、無需反沖洗、一般不需回流的特點，又具有活性污泥法的高效性和運轉靈活性，能有效解決現有工藝的弊端，如固定床生物膜工藝的堵塞和配水不均，生物流化床的流化局限限制等，去除效率高，維護管理方便，適于城鎮污水廠的改造及新建。

　　發明內容

　　本發明提供了一種處理城市污水的MBBR工藝方法，是一種對城市污水中污染物尤其氮磷具有高效處理能力的城市污水處理方法。

　　本發明所采用的技術方案是：

　　一種處理城市污水的MBBR工藝方法，所述MBBR工藝方法通過MBBR處理系統，所述系統由厭氧區、好氧區和缺氧區依次連接組成，所述厭氧區和缺氧區均設有攪拌裝置，厭氧區一端通過管道連接進水池，缺氧區出水進入二沉池，二沉池的污泥出口通過污泥回流管道連接厭氧池;好氧區內載體表面附著有硝化細菌，同時存在有活性污泥，具體步驟為：

　　(1)經過一級處理的城市污水通過進水池進入MBBR處理系統的厭氧區，在厭氧區通過攪拌裝置的攪拌作用，使城市污泥達到完全混合狀態;在厭氧區內主要對城市污泥進行反硝化聚磷菌厭氧釋磷，同時使部分有機物被活性污泥吸附去除;

　　(2)經厭氧區處理后的污水進入好氧區，污水在好氧區載體表面附著的硝化細菌作用下進行硝化作用，把氨氮轉化為亞硝態氮和硝態氮，出水;

　　(3)經好氧區處理后的污水進入缺氧區，在攪拌裝置的攪拌作用下達到完全混合狀態，反硝化聚磷菌在此階段進行反硝化脫氮吸磷，完成脫氮除磷;

　　(4)經缺氧區處理后的污水，進入二沉池，經靜置沉淀后排放。

　　本發明中，控制厭氧區的HRT為2.5-3h，DO維持在0~0.2mg/L以下。

　　本發明中，控制好氧區的HRT為8.5-10h，通過鼓風曝氣保持DO維持在3-4mg/L。

　　本發明中，控制缺氧區的HRT為2.5-3h，DO控制低于0-0.5mg/L;污水中的有機污染物為微生物的反硝化脫氮作用和聚磷菌的吸磷過程提供碳源的同時被降解去除。

　　本發明中，控制二沉池的HRT為2.5-3h，二沉池排出的污泥全部回流至厭氧區，污泥回流比為100%。

　　本發明中，經過一級處理的城市污水中的懸浮物和部分有機物去除。

　　本發明技術方案的理論基礎：本發明采用的污水處理系統包括：進水池、MBBR系統和二沉池。

　　在對生物脫氮與除磷機理進行深入研究后發現，生物脫氮與除磷是兩個相對獨立而又相互交叉的生理過程，其交叉點就在于聚磷菌能夠在缺氧條件下反硝化吸磷脫氮。反硝化除磷技術作為一種新型高效低能耗的技術成為近年來水處理領域的熱點，其機理是高酸菌在厭氧條件下分解大分子有機物為低分子脂肪酸，DPB(反硝化聚磷菌)則在厭氧條件下分解體內的多聚磷酸鹽產生能量ATP，以主動運輸方式吸收脂肪酸并合成聚β-輕基丁酸鹽(PHB)，與此同時釋放出PO43-。積累了大量PHB的DPB進入缺氧狀態后，以NO3-作為氧化PHB的電子受體，利用降解PHB以產生能量并提供還原力尼克酞胺腺嚓吟二核苷酸(NADH)，并以NADH+作為電子運輸鏈的載體以排除質子，從而形成質子推動力，質子推動力將體外PO43-輸送到體內，在ATP酶作用下合成ATP，將過剩的PO43-聚合成多聚磷酸鹽。DPB在缺氧條件下通過電子傳遞鏈產生的ATP超過在厭氧條件下通過分解體內聚磷酸鹽產生的ATP，所以缺氧攝取的磷多于厭氧釋放的磷，因此DPB具有過量攝取廢水中磷的作用。

　　硝化菌是自養菌，其生長繁殖周期較長，因此，為保證生物池內充足的生物量，在反應體系內投加填料，形成生物膜與活性污泥共存系統。在此基礎上形成的生物工藝系統MBBR成功的解決了硝化菌與聚磷菌的泥齡，反硝化與聚磷菌厭氧釋磷的矛盾，能夠穩定運行且處理效果良好，特別適合于處理低C/N的生活污水。

　　本發明包括以下有益效果：

　　1.采用雙污泥系統，同時MBBR系統提供微生物特別是硝化細菌的固著載體，能夠使長污泥齡的硝化菌優勢生長，解決了聚磷菌與硝化細菌的不同泥齡之爭，硝化菌和DPB在不同的污泥系統分別進行培養，使硝化菌與DPB完全分離，能夠有利于反硝化除磷和硝化反應各自進行;

　　2.異養型兼性菌在理想的厭氧、好氧、缺氧交替的環境下進行反硝化脫氮除磷，同時好氧的硝化菌始終存在填料表面進行硝化作用，強化硝化效果;

　　3.由于設置中沉池，進水中60%左右的有機物被活性污泥吸附后直接進入缺氧段為反硝化以及吸磷提供碳源，提高了有機物的利用率，同時進入MBBR中的異養菌較少，水中剩余的有機物并未完全利用，更為后續處理提供保障;

　　4.相對與傳統脫氮除磷工藝，缺氧段反硝化聚磷菌完成脫氮除磷的碳源較少，NO3-取代有機物作為電子受體;

　　5.污水中的有機物通過反硝化聚磷菌的代謝途徑去除，而不是營好氧呼吸，因此MBBR段節省曝氣，并且填料提高了D0的傳質效率;

　　6.缺氧條件下，聚磷菌能夠快速反硝化脫氮的同時吸磷，提高了污水中有機物的利用率，改善了脫氮除磷效果，同時污泥產量低，無硝化液回流(不需要好氧池和缺氧池之間的循環，達到氮磷在單一的反應器中同時去除的目的)，減少了運行費用。
