申請日2015.09.11
公開(公告)日2015.12.02
IPC分類號C02F3/00; C02F3/10
摘要
本發明涉及一種平面式生物富集廢水平面處理填料，包括中心塑料絲、垂直穿插在中心塑料絲上的纖維束，纖維束有多組，多組纖維束沿著中心塑料絲的軸向方向排列設置，每組纖維束繞成O形且平面分布在中心塑料絲兩側，纖維束和中心塑料絲位于同一平面內。本發明將纖維束設置在一個平面內與螺旋立體分布相比，可以實現填料簾與簾之間的密集排布，從而增大了生物富集量，這對于低濃度污水的處理具有很大的優勢，因?yàn)閷τ诘蜐舛任鬯妥匀凰w修復，立體分布往往微生物量較低;平面分布也免去了立體分布復雜的生產過程，生產上更加方便快捷和高效，大大降低了生產成本。

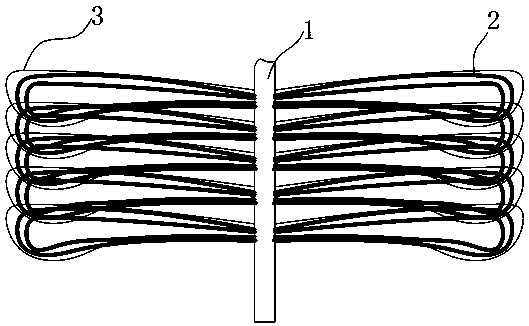

摘要附圖
權利要求書
1.一種平面式生物富集廢水平面處理填料，包括中心塑料絲、垂直穿插在所述中心塑料絲上的纖維束，其特征在于：所述纖維束有多組，多組所述纖維束沿著所述中心塑料絲的軸向方向排列設置，每組所述纖維束繞成O形且平面分布在中心塑料絲兩側，所述纖維束和中心塑料絲位于同一平面內。
2.根據權利要求1所述的一種平面式生物富集廢水平面處理填料，其特征是，所述中心塑料絲上設有塑料支撐筋，所述塑料支撐筋沿所述中心塑料絲長度方向排列。
3.根據權利要求2所述的一種平面式生物富集廢水平面處理填料，其特征是，所述塑料支撐筋夾雜在所述纖維束內或所述纖維束搭在所述塑料支撐筋上。
4.根據權利要求1所述的一種平面式生物富集廢水平面處理填料，其特征是，每組所述纖維束繞成O形的接頭處以及纖維束中點與所述中心塑料絲連接，即每組所述纖維束兩端向所述中心塑料絲兩側伸展。
5.根據權利要求1所述的一種平面式生物富集廢水平面處理填料，其特征是，所述中間塑料絲由聚乙烯、尼龍繩一種或兩種組成。
6.根據權利要求1所述的一種平面式生物富集廢水平面處理填料，其特征是，所述纖維束材質為腈綸、維綸、錦綸、滌綸、丙綸、聚乙烯、聚氯乙烯任一種或是上述幾種物質的混合物。
7.根據權利要求1所述的一種平面式生物富集廢水平面處理填料，其特征是，所述纖維束材質為腈綸、維綸、錦綸、滌綸、丙綸、聚乙烯、聚氯乙烯中一種或幾種物質與無機物質經過雜化后具有高親生物性的單質或混合物。
8.根據權利要求1所述的一種平面式生物富集廢水平面處理填料，其特征是，每組所述纖維束至少有一條纖維束。
9.根據權利要求1所述的一種平面式生物富集廢水平面處理填料，其特征是，每條纖維束長度600-15000mm，直徑2-8cm。
說明書
一種平面式生物富集廢水平面處理填料
技術領域
本發明涉及生物填料，特別涉及一種平面式生物富集廢水平面處理填料。
背景技術
現有技術中，用于處理廢水的生物填料包括中心繩、垂直穿插在中心繩上的纖維束，纖維束有多組，每組纖維束由一個纖維束組成，多個纖維束沿著中心繩的軸向相均勻間隔設置，多個纖維束整體呈均勻輻射狀排列在中心繩上，現有的填料置于廢水中掛膜時，生物膜可以分布均勻，但填料的立體布置所占空間大，材料少，比表面積就比較小，微生物的附著量側較少，則對低濃度的廢水處理或自然水體的生態修復的效率也低，而且廢水通過曝氣充氧時，氣泡上升時，由于纖維束立體分布，導致纖維束少，則對氧氣氣泡的切向力次數少，導致廢水中溶解氧的轉移速率小，從而也降低生物膜對廢水的處理效率。
發明內容
針對現有技術的不足，本發明的目的是提供一種平面式生物富集廢水平面處理填料。
本發明解決其技術問題所采用的技術方案是：一種平面式生物富集廢水平面處理填料，包括中心塑料絲、垂直穿插在所述中心塑料絲上的纖維束，所述纖維束有多組，多組所述纖維束沿著所述中心塑料絲的軸向方向排列設置，每組所述纖維束繞成O形且平面分布在中心塑料絲兩側，所述纖維束和中心塑料絲位于同一平面內。
上述設置中將纖維束設置在一個平面內與螺旋立體分布相比，可以實現填料簾與簾之間的密集排布，從而增大了生物富集量，這對于低濃度污水的處理具有很大的優勢，因?yàn)閷τ诘蜐舛任鬯妥匀凰w修復，立體分布往往微生物量較低;平面分布也免去了立體分布復雜的生產過程，生產上更加方便快捷和高效，大大降低了生產成本。
作為本設計的進一步改進，所述中心塑料絲上設有塑料支撐筋，所述塑料支撐筋沿所述中心塑料絲長度方向排列。塑料支撐筋便于纖維束的展開增大生物富集量。
作為本設計的進一步改進，所述塑料支撐筋夾雜在所述纖維束內或所述纖維束搭在所述塑料支撐筋上，防止纖維束抱團。
作為本設計的進一步改進，每組所述纖維束繞成O形的接頭處以及纖維束中點與所述中心塑料絲連接，即每組所述纖維束兩端向所述中心塑料絲兩側伸展，便于通過機器生產。
作為本設計的進一步改進，所述中間塑料絲由聚乙烯、尼龍繩一種或兩種組成。中間塑料絲抗酸、堿腐蝕、強度高。
作為本設計的進一步改進，所述纖維束材質為腈綸、維綸、錦綸、滌綸、丙綸、聚乙烯、聚氯乙烯任一種或是上述幾種物質的混合物，其親生物性好。
作為本設計的進一步改進，所述纖維束材質為腈綸、維綸、錦綸、滌綸、丙綸、聚乙烯、聚氯乙烯中一種或幾種物質與無機物質經過雜化后具有高親生物性的單質或混合物。
作為本設計的進一步改進，每組所述纖維束至少有一條纖維束。由于每組纖維束中設置多條纖維束，則曝氣充氧時，氧氣氣泡在經過每組纖維束時會受到多條纖維束的切向力作用，這樣加速了廢水中氧的轉移速率;每組纖維束中設置多條纖維束，還增大了填料的比表面積，比表面積指的是單位體積中的表面積，則填料置于廢水中時，掛膜量增大，從而提高生物膜處理廢水的效率。
作為本設計的進一步改進，每條纖維束長度600-15000mm，直徑2-8cm，便于纖維束展開。
本發明的有益效果是：本發明將纖維束設置在一個平面內與螺旋立體分布相比，可以實現填料簾與簾之間的密集排布，從而增大了生物富集量，這對于低濃度污水的處理具有很大的優勢，因?yàn)閷τ诘蜐舛任鬯妥匀凰w修復，立體分布往往微生物量較低;平面分布也免去了立體分布復雜的生產過程，生產上更加方便快捷和高效，大大降低了生產成本。
