申請日2015.09.12

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種污水多級處理裝置，包括隔離池、第一污水沉淀池、第二污水沉淀池、厭氧微生物處理室、好氧微生物處理室、污泥濃縮罐和污泥壓濾室，所述隔離池右側通過連通管道連接第一污水沉淀池，所述第一污水沉淀池通過連通管道與第二污水沉淀池連通，所述第二污水沉淀池通過連通管道與厭氧微生物處理室連通，所述厭氧微生物室通過連通管道與好氧微生物處理室連通，所述第一污水沉淀池和第二污水沉淀池的底部均連接有污泥泵并通過污泥泵連接污泥濃縮罐，所述污泥濃縮罐的一側連接有污泥螺桿泵并通過污泥螺桿泵連接污泥壓濾室，本實用新型將工業污水處理與微生物處理相結和，對污水多級處理，使處理后的污水達到排放標準或再利用標準。

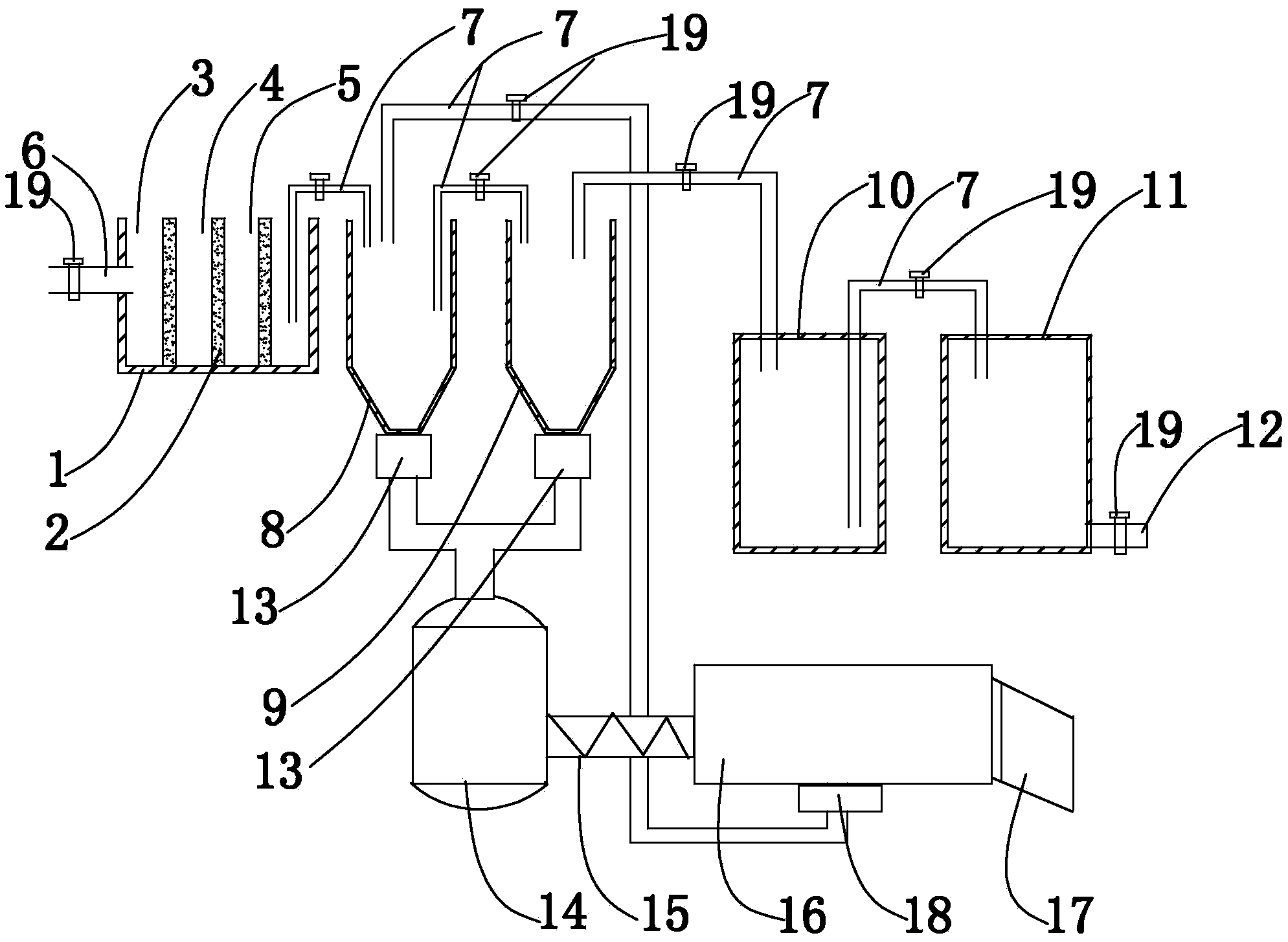

　　摘要附圖



　　權利要求書

　　1.一種污水多級處理裝置，其特征在于，包括隔離池(1)、第一污水沉淀池(8)、第二污水沉淀池(9)、厭氧微生物處理室(10)、好氧微生物處理室(11)、污泥濃縮罐(14)和污泥壓濾室(16)，所述隔離池(1)內部由三道隔離網柵(2)分成三個隔離池，分別為浮渣隔離池(3)、大顆粒物隔離池(4)以及小顆粒物隔離池(5)，所述隔離池(1)左側連接污水進管(6)，所述隔離池(1)右側通過連通管道(7)連接第一污水沉淀池(8)，所述第一污水沉淀池(8)通過連通管道(7)與第二污水沉淀池(9)連通，所述第二污水沉淀池(9)通過連通管道(7)與厭氧微生物處理室(10)連通，所述厭氧微生物處理室(10)通過連通管道(7)與好氧微生物處理室(11)連通，所述好氧微生物處理室(11)的一側底部設置有凈水排口(12)，所述第一污水沉淀池(8)和第二污水沉淀池(9)的底部均連接有污泥泵(13)并通過污泥泵(13)連接污泥濃縮罐(14)，所述污泥濃縮罐(14)的一側連接有污泥螺桿泵(15)并通過污泥螺桿泵(15)連接污泥壓濾室(16)，所述污泥壓濾室(16)的一端設置有污泥排口(17)，底部設置有濾水排口(18)。

　　2.根據權利要求1所述的一種污水多級處理裝置，其特征在于：所述隔離網柵(2)上的網孔直徑由左至右依次減小。

　　3.根據權利要求1所述的一種污水多級處理裝置，其特征在于：所述濾水排口(18)通過連通管道(7)與第一污泥沉淀池(8)連通。

　　4.根據權利要求1所述的一種污水多級處理裝置，其特征在于，所述污水進管(6)、連通管道(7)以及凈水排口(12)上均設置有閥門(19)。

　　說明書

　　一種污水多級處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其涉及一種污水多級處理裝置。

　　背景技術

　　在人類的生產和生活中，污水的產生是不可避免的，近年來，隨著科技的高速發展和社會的快速進步，污水的產生量也在逐年升高，而這些污水大都數都是未經處理直接排入江河湖�；虻乇�，這樣不僅污染環境，而且極大地浪費了水資源。

　　目前，隨著人們對于環境問題的日益重視，污水的相關處理裝置也正在增加，但目前的污水處理裝置僅僅只是經過簡單的過濾和沉淀，并通過化學藥品進行處理，這樣的處理方案不僅使處理后的污水難以達到國家標準，同時化學藥劑的使用還可能增加二次污染，鑒于此，有必要設計一種更加高效的污水處理裝置，依次來解決目前存在的問題。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種污水多級處理裝置，可以有效解決物料烘干和生產效率較低等問題。

　　為了解決上述問題，本實用新型提供了一種技術方案：一種污水多級處理裝置，包括隔離池、第一污水沉淀池、第二污水沉淀池、厭氧微生物處理室、好氧微生物處理室、污泥濃縮罐和污泥壓濾室，所述隔離池內部由三道隔離網柵分成三個隔離池，分別為浮渣隔離池、大顆粒物隔離池以及小顆粒物隔離池，所述隔離池左側連接污水進管，所述隔離池右側通過連通管道連接第一污水沉淀池，所述第一污水沉淀池通過連通管道與第二污水沉淀池連通，所述第二污水沉淀池通過連通管道與厭氧微生物處理室連通，所述厭氧微生物處理室通過連通管道與好氧微生物處理室連通，所述好氧微生物處理室的一側底部設置有凈水排口，所述第一污水沉淀池和第二污水沉淀池的底部均連接有污泥泵并通過污泥泵連接污泥濃縮罐，所述污泥濃縮罐的一側連接有污泥螺桿泵并通過污泥螺桿泵連接污泥壓濾室，所述污泥壓濾室的一端設置有污泥排口，底部設置有濾水排口。

　　作為優選，所述隔離網柵上的網孔直徑由左至右依次減小。

　　作為優選，所述濾水排口通過連通管道與第一污泥沉淀池連通。

　　作為優選，所述污水進管、連通管道以及凈水排口上均設置有閥門。

　　本實用新型的有益效果：采用多級處理方案，首先隔離浮渣、大塊顆粒物以及小塊顆粒物，然后進行多次沉淀，并將上層水液進行微生物處理，將泥漿進行壓縮和壓濾，通過生物與工業污水處理相結合，使污水達到再次利用標準或排放標準。
