申請日2015.11.04
公開(公告)日2017.05.10
IPC分類號C02F9/14; C02F11/00; C02F11/06; C02F101/30
摘要
本發明公開了一種水力空化除磷裝置及應用該裝置的污水處理系統、方法。其中水力空化除磷裝置包括：水力空化減泥機及設置于水力空化減泥機排出管口的鐵屑放置框，水力空化減泥機包括相互串接在一起的至少兩級空化裝置;第一級空化裝置包括置于一級空化腔內的第一空化器以及正對第一空化器出口的粉碎擋板;第二級空化裝置包括順序連接的第二空化器、射流約束體和二級擴散管，射流約束體位于溶氣腔內，溶氣腔設置有溶氣調節機構;鐵屑放置框內填滿用于與水力空化減泥機排出物進行氧化反應的鐵屑，該鐵屑放置框的底部壁面及側壁設置網孔。本發明裝置能夠應用于現有的污水處理系統中，減少污泥產量的同時進一步提高除磷效果。
權利要求書

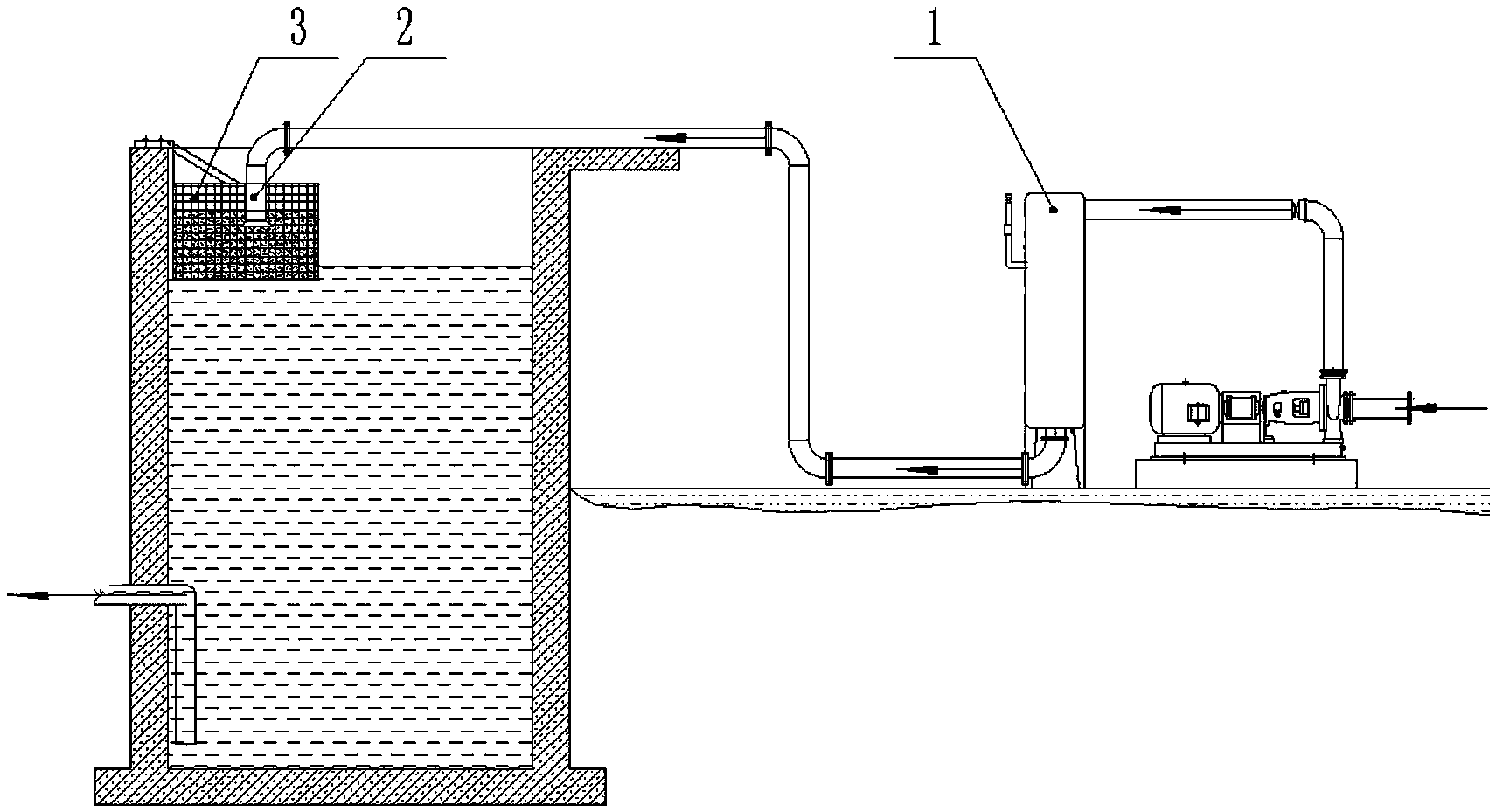

1.一種水力空化除磷裝置，包括：水力空化減泥機(1)，其特征在于還包括設置于所述水力空化減泥機(1)的排出管口(2)的鐵屑放置框(3)，
所述水力空化減泥機(1)包括相互串接在一起的至少兩級空化裝置;
第一級空化裝置(100)包括置于一級空化腔(101)內的第一空化器(103)以及正對所述第一空化器(103)出口的粉碎擋板(102);
第二級空化裝置(20)包括順序連接的第二空化器(21)、射流約束體(25)和二級擴散管(26)，所述射流約束體(25)位于溶氣腔(23)內，所述溶氣腔(23)設置有溶氣調節機構;
所述鐵屑放置框(3)內填滿用于與所述水力空化減泥機排出物進行氧化反應的鐵屑，該鐵屑放置框(3)的底部壁面及側壁設置網孔;
從所述水力空化減泥機(1)的排出管口(2)排出的含磷污水進入所述鐵屑放置框(3)，與鐵屑放置框(3)內的鐵屑進行氧化反應后再經鐵屑放置框(3)底部壁面及側壁的網孔流出。
2.如權利要求1所述的水力空化除磷裝置，其特征在于：
所述水力空化減泥機還包括第三級空化裝置(30)和第四級空化裝置(40);所述第二級空化裝置(20)、第三級空化裝置(30)和第四級空化裝置(40)從上到下豎直配置;所述第一級空化裝置(100)水平布置且位于所述第二級空化裝置(20)的上方;
所述第一級空化裝置(100)通過第一支撐封板(104)與所述第二級空化裝置(20)連接;所述第二級空化裝置(20)通過第二支撐封板(31)與所述第三級空化裝置(30)連接;所述第三級空化裝置(30)通過第三支撐封板(41)與所述第四級空化裝置(40)連接。
3.一種污水處理系統，包括依次連接的格柵、沉砂池、生物反應池和污泥濃縮池，其特征在于：在所述污泥濃縮池出口端和生物反應池的入口之間串接一個如權利要求1至3任一項權利要求所述的水力空化除磷裝置以形成一個污水循環系統;所述水力空化除磷裝置的入口端連接污泥濃縮池的出口端，其出口端經管路連接所述生物反應池的入口端。
4.如權利要求3所述的污水處理系統，其特征在于：所述生物反應池包括依次連接的缺氧池和好氧池，所述好氧池的一個出口端經管道連接所述缺氧池的入口端構成包括所述缺氧池和好氧池的循環回路;所述好氧池的另一個出口端依次連接二沉池和所述污泥濃縮池。
5.如權利要求3所述的污水處理系統，其特征在于：所述生物反應池包括依次連接的厭氧池、缺氧池和好氧池，所述好氧池的一個出口端經管道連接所述缺氧池的入口端構成包括所述缺氧池和好氧池的循環回路;所述好氧池的另一個出口端依次連接二沉池和所述污泥濃縮池。
6.如權利要求3所述的污水處理系統，其特征在于：所述生物反應池包括依次連接的厭氧池和氧化溝，該氧化溝包括缺氧段和好氧段;所述氧化溝的出口端依次連接二沉池和所述污泥濃縮池。
7.如權利要求3所述的污水處理系統，其特征在于：所述生物反應池包括依次連接的厭氧池和SBR反應池，所述SBR反應池出口端連接所述污泥濃縮池。
8.如權利要求3所述的污水處理系統，其特征在于：所述生物反應池包括依次連接的厭氧池、缺氧池和MBR反應池，所述MBR反應池的一個出口端連接所述缺氧池的入口端構成包括所述缺氧池和MBR反應池的循環回路;所述MBR反應池的另一個出口端連接污泥濃縮池。
9.一種采用如權利要求1所述的水力空化除磷裝置的污水處理方法，其特征在于包括以下步驟：
步驟A：通過格柵和沉砂池對高濃度有機污水混合物進行預處理，去除有機污水混合物中的懸浮物;
步驟B：通過生物反應池的生物處理方法，利用微生物的代謝作用，去除預處理后的有機污水混合物中的有機污染物質，并通過污泥濃縮池對生物處理后的排出物進行濃縮處理，減少排出物中污泥的含水量;
步驟C：經步驟B處理后的污泥混合液進入水力空化減泥機的第一空化器(103)后產生高速射流撞擊在與所述第一空化器(103)正對的粉碎擋板(102)上，使污泥混合液中的大顆粒污泥絮體破碎，導致水力空化減泥機的一級空化腔(101)內的混合液壓力進一步增大;經一級空化后的污泥混合液進入水力空化減泥機第二空化器(21)，在第二級空化裝置(20)內的溶氣腔(23)及射流約束體(25)的共同作用下產生溶氣空化; 二級空化后的污泥混合液通過二級擴散管(26)排出;
步驟D：經過步驟C排出的氧化性污泥混合物沖擊在鐵屑放置框上進而使氧化性污泥混合物與鐵屑反應形成高價鐵離子，高價鐵離子進一步與污泥混合物中的磷酸根結合形成磷酸鐵沉淀，從而達到除磷效果;
步驟E：經步驟D處理后的剩余污泥返回生物反應池中再次經過生物處理進一步減少有機污泥排出量。
10.如權利要求9所述的污水處理方法，其特征在于：
該方法步驟C還包括：含有污泥的待處理混合液經所述第一級空化裝置(100)和第二級空化裝置(20)的兩級空化處理后依次進入下游的所述第三級空化裝置(30)內的第三空化器(32)和第四級空化裝置(40)內第四空化器(42)進行三級和四級空化處理，最后經出水管(45)排出。
說明書
水力空化除磷裝置及應用該裝置的污水處理系統、方法
技術領域
本發明涉及一種有機污水的處理裝置，尤其涉及一種水力空化除磷裝置及應用該裝置的污水處理系統、方法。
背景技術
為了防治日益嚴重的氮磷污染及水體富營養化問題,我國現行污水排放標準( GB8978-1996) 對城市污水處理廠出水中的磷指標提出了嚴格的要求。這就意味著,城市污水處理工藝都必須考慮除磷的問題。
城市污水處理通常選擇同步脫氮除磷的生化處理工藝(如A2/O)。生物除磷是通過微生物在厭氧條件下釋放磷以及在好氧條件下通過聚磷菌吸收磷，從而使磷進入污泥中被排出進而從污水中去除磷。在厭氧狀態下，聚磷細胞對磷的釋放越充分，體內貯存的聚β羥丁酸也越多.進入好氧狀態后磷的吸收量也越大。厭氧狀態下每釋放1mg磷，進入好氧狀態后就可吸收2.0～2.4mg磷。細胞內吸收了大量磷的高磷污泥最后以剩余污泥的形式排出系統，從而完成除磷過程。現在廣泛采用的A2O等生物除磷工藝主要就是利用了聚磷菌的聚磷作用。污水中的磷有很多存在形式，但主要為正磷酸鹽PO43--P、聚磷酸鹽和有機磷。進入污水處理廠的污水中，絕大部分聚磷酸鹽和有機磷被水解或礦化成了PO43--P。污水中剩余的有機磷和聚磷酸鹽在進入生物處理系統后，也將被礦化或水解成PO43--P，被聚磷菌攝取而去除。聚磷菌交替地處于厭氧狀態和好氧狀態。在厭氧狀態下，聚磷菌能吸收污水中的乙酸、甲酸、丙酸及乙醇等極易生物降解的有機物質，貯存在體內作為營養源，同時將體內存貯的聚磷酸鹽以PO43--P的形式釋放出來，以便獲得能量。但是目前生物除磷工藝也存在一些問題。例如污水中碳源不足，僅靠生物除磷不能滿足要求。 一般認為要保證生物除磷效果，應控制進入?yún)捬醵蔚奈鬯蠦OD5/TP大于20。研究結果表明:當進水BOD5/TP≤20時，出水TP只能達到1mg/L，進水BOD5/TP<20的生物除磷系統出水TP難以達到1～2mg/L。然而我國絕大多數城市污水中BOD5/TP≤20，遠不能滿足生物除磷對碳源的要求。特別是我國城鎮污水處理廠的水質排放一級A標準規定出水中TP的濃度≤ 0.5mg/L.這就要求采用其他方法彌補生物除磷技術的不足。
城市污水生物除磷系統由于存在著因碳源不足而引起出水水質不達標的問題。為了解決這一問題一般需要從工藝外部采取措施,增加進水中碳源數量,例如取消初沉池減少污水中碳的損失量;設置污泥消化系統，將污泥消化液回流到生化反應池補充碳源。目前我國許多污水處理廠要求升級改造。即從原來的一級B標準升級到一級A標準。這種改造過程除了必須支付高昂的改造費用(有的廠甚至超過建廠所花費用)外，面臨的另一困難是難以解決生物處理工藝技術達到一級A標準脫氮除磷所需碳源不足的問題。為了解決這一問題，盡管提出了很多新工藝(如改良A2/O工藝，倒置A2/O工藝等等)，但是還不足以解決達標必須需碳源不足問題。不得已有些污水處理廠還采用了外加碳源的補碳方式，如甲醇、醋酸鈉等，結果由于運行成本急劇增加，導致這種方式不實際生產所接受。
基于上述生物除磷存在的問題，我國大多數污水處理廠采用了化學除磷的方法。也即對經過生化處理后的污水再加入鈣鹽、鐵鹽或鋁鹽，使污水中的PO3- 4-P與這些鹽類中的Ca2+、Fe3+、Al3+分別形成Ca3(PO3)2、FePO3、AlPO3的磷酸鹽沉淀，再進入外排的污泥中被除去。化學除磷雖然可以有效彌補生物除磷的不足，但是這種化學除磷只能出去污水中以正磷酸根形式存在的磷，不能除去有機磷或其他形式存在的磷，因此也不是完全湊效。特別是化學除磷通常要加入過量的藥劑才能有效，而且工業級的藥品中往往含有大量的雜質，有效成分含量低，造成化學污泥量大大增加，明顯增加了污水處理廠的污泥產量，也增加了污水處理廠本。
發明內容
本發明目的是提供一種能有效去除有機污水中磷的水力空化除磷裝置及應用該裝置的污水處理系統、方法。
為了實現上述目的，本發明提供了一種水力空化除磷裝置，包括：水力空化減泥機，其特征在于還包括設置于所述水力空化減泥機的排出管口的鐵屑放置框，
所述水力空化減泥機包括相互串接在一起的至少兩級空化裝置;
第一級空化裝置包括置于一級空化腔內的第一空化器以及正對所述第一空化器出口的粉碎擋板;
第二級空化裝置包括順序連接的第二空化器、射流約束體和二級擴散管，所述射流約束體位于溶氣腔內，所述溶氣腔設置有溶氣調節機構;
所述鐵屑放置框內填滿用于與所述水力空化減泥機排出物進行氧化反應的鐵屑，該鐵屑放置框的底部壁面及側壁設置網孔;
從所述水力空化減泥機的排出管口排出的含磷污水進入所述鐵屑放置框，與鐵屑放置框內的鐵屑進行氧化反應后再經鐵屑放置框底部壁面及側壁的網孔流出。
所述水力空化減泥機還包括第三級空化裝置和第四級空化裝置;所述第二級空化裝置、第三級空化裝置和第四級空化裝置從上到下豎直配置;所述第一級空化裝置水平布置且位于所述第二級空化裝置的上方;
所述第一級空化裝置通過第一支撐封板與所述第二級空化裝置連接;所述第二級空化裝置通過第二支撐封板與所述第三級空化裝置連接;所述第三級空化裝置通過第三支撐封板與所述第四級空化裝置連接。
本發明還公開了一種污水處理系統，包括依次連接的格柵、沉砂池、生物反應池和污泥濃縮池，其特征在于：在所述污泥濃縮池出口端和生物反應池的入口之間串接一個水力空化除磷裝置以形成一個污水循環系統;所述水力空化除磷裝置的入口端連接污泥濃縮池的出口端，其出口端經管路連接所述生物反應池的入口端。
所述生物反應池包括依次連接的缺氧池和好氧池，所述好氧池的一個出口端經管道連接所述缺氧池的入口端構成包括所述缺氧池和好氧池的循環回路;所述好氧池的另一個出口端依次連接二沉池和所述污泥濃縮池。
所述生物反應池包括依次連接的厭氧池、缺氧池和好氧池，所述好氧池的一個出口端經管道連接所述缺氧池的入口端構成包括所述缺氧池和好氧池的循環回路;所述好氧池的另一個出口端依次連接二沉池和所述污泥濃縮池。
所述生物反應池包括依次連接的厭氧池和氧化溝，該氧化溝包括缺氧段和好氧段;所述氧化溝的出口端依次連接二沉池和所述污泥濃縮池。
所述生物反應池包括依次連接的厭氧池和SBR反應池，所述SBR反應池出口端連接所述污泥濃縮池。
所述生物反應池包括依次連接的厭氧池、缺氧池和MBR反應池，所述MBR反應池的一個出口端連接所述缺氧池的入口端構成包括所述缺氧池和MBR反應池的循環回路;所述MBR反應池的另一個出口端連接污泥濃縮池。
本發明還公開了一種采用水力空化除磷裝置的污水處理方法，其特征在于包括以下步驟：
步驟A：通過格柵和沉砂池對高濃度有機污水混合物進行預處理，去除有機污水混合物中的懸浮物;
步驟B：通過生物反應池的生物處理方法，利用微生物的代謝作用，去除預處理后的有機污水混合物中的有機污染物質，并通過污泥濃縮池對生物處理后的排出物進行濃縮處理，減少排出物中污泥的含水量;
步驟C：經步驟B處理后的污泥混合液進入水力空化減泥機的第一空化器后產生高速射流撞擊在與所述第一空化器正對的粉碎擋板上，使污泥混合液中的大顆粒污泥絮體破碎，導致水力空化減泥機的一級空化腔內的混合液壓力進一步增大;經一級空化后的污泥混合液進入水力空化減泥機第二空化器，在第二級空化裝置內的溶氣腔及射流約束體的共同作用下產生溶氣空化; 二級空化后的污泥混合液通過二級擴散管排出;
步驟D：經過步驟C排出的氧化性污泥混合物沖擊在鐵屑放置框上進而使氧化性污泥混合物與鐵屑反應形成高價鐵離子，高價鐵離子進一步與污泥混合物中的磷酸根結合形成磷酸鐵沉淀，從而達到除磷效果;
步驟E：經步驟D處理后的剩余污泥返回生物反應池中再次經過生物處理進一步減少有機污泥排出量。
該方法步驟C還包括：含有污泥的待處理混合液經所述第一級空化裝置和第二級空化裝置的兩級空化處理后依次進入下游的所述第三級空化裝置內的第三空化器和第四級空化裝置內第四空化器進行三級和四級空化處理，最后經出水管排出。
與現有技術相比，本發明工程投資少、運行成本低、能應用于現有的污水處理系統中，進一步有效提高除磷效果。
