申請日2015.09.12
公開(公告)日2015.12.30
IPC分類號B01D29/64; B01D29/03
摘要
本實用新型提供了一種環保防堵塞城市污水過濾裝置，包括污水池以及設置在污水池一側的泥沙池，所述污水池與泥沙池之間設有過濾網，所述過濾網表面設有刮板，所述過濾網一側設有第一側板，所述過濾網另一側設置有第二側板，所述第一側板與過濾網之間設有除雜口，所述除雜口一側設有除雜板，所述除雜板通過彈簧鉸鏈與第二側板連接，所述除雜板一側設有雜物池。本實用新型解決了傳統堵塞和使用大量勞動力打撈的問題，減少了勞動力的使用，提高了過濾效率，過濾網過濾后的水在經過泥沙池過濾，可得到較為干凈的水，結構簡單，設計合理。

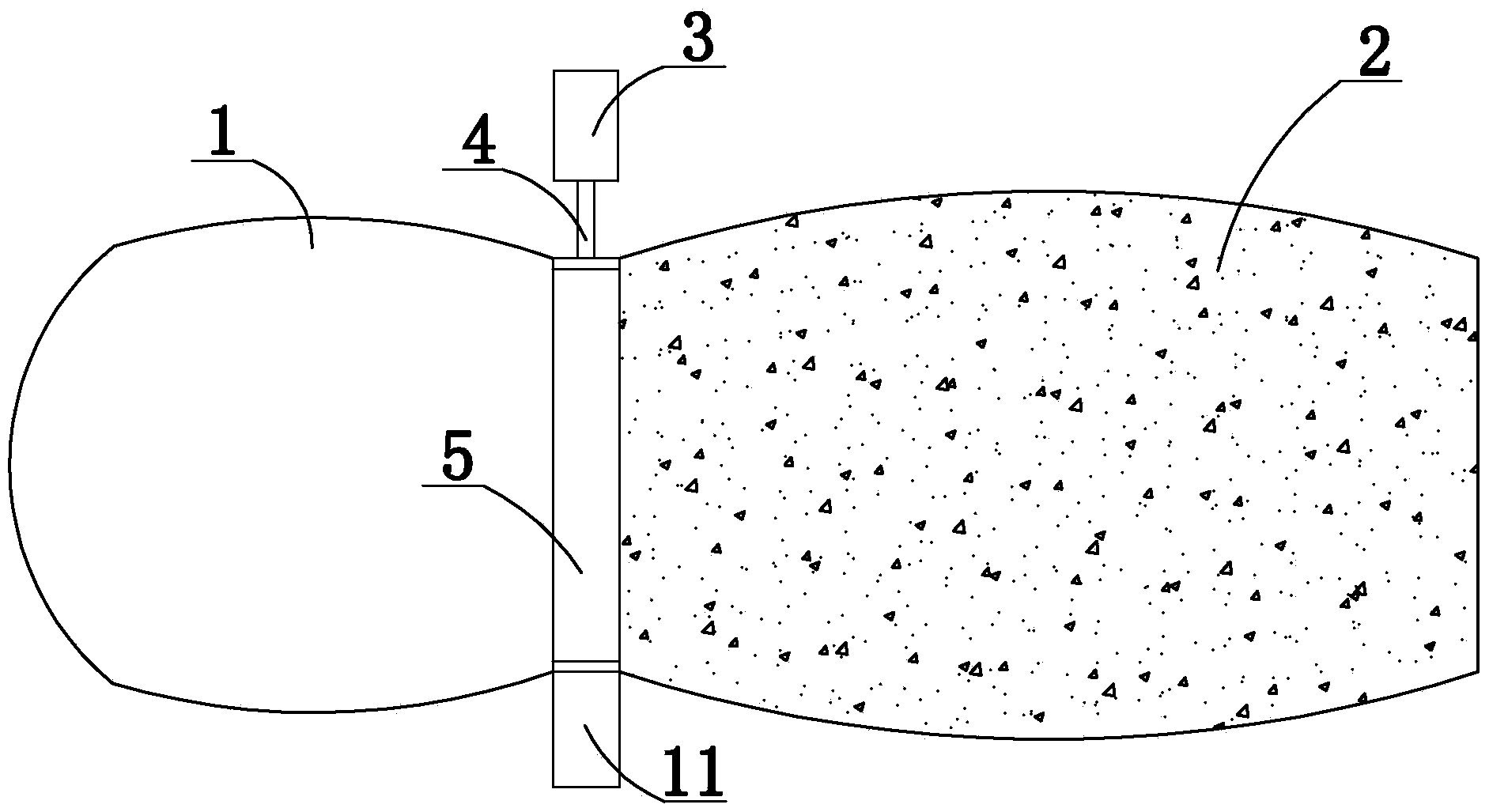

摘要附圖
權利要求書
1.一種環保防堵塞城市污水過濾裝置，包括污水池(1)以及設置在污水池(1)一側的泥沙池(2)，其特征在于，所述污水池(1)與泥沙池(3)之間設有過濾網(8)，所述過濾網(8)表面設有刮板(7)，所述過濾網(8)一側設有第一側板(6)，所述過濾網(8)另一側設置有第二側板(9)，所述第二側板(9)與過濾網(8)之間設有除雜口(12)，所述除雜口(12)一側設有除雜板(13)，所述除雜板(13)通過彈簧鉸鏈(14)與第二側板(9)連接，所述除雜板(13)一側設有雜物池(11)。
2.根據權利要求1所述的一種環保防堵塞城市污水過濾裝置，其特征在于，所述過濾網(8)兩端通過混泥土澆體(5)固定，所述刮板(7)的寬度與除雜口(12)的寬度相同，所述刮板(7)連接推桿(4)伸出第一側板(6)一側連接機械推杠(3)。
3.根據權利要求1所述的一種環保防堵塞城市污水過濾裝置，其特征在于，所述除雜板(13)四周設有橡膠密封墊(15)，所述刮板(7)表面采用一層橡膠材料構成，所述過濾網(8)上均設有過濾孔(10)。
說明書
一種環保防堵塞城市污水過濾裝置
技術領域
本實用新型涉及一種過濾裝置，特別涉及一種環保防堵塞城市污水過濾裝置。
背景技術
城市污水是通過下水管道收集到的所有排水，是排入下水管道系統的各種生活污水、工業廢水和城市降雨徑流的混合水。生活污水是人們?nèi)粘Ｉ钪信懦龅乃�。它是從住戶、公共設施(飯店、賓館、影劇院、體育場館、機關、學校和商店等)和工廠的廚房、衛生間、浴室和洗衣房等生活設施中排放的水。
我國是一個水資源匱乏的國家，水資源的不合理利用是現在急需要解決的問題。通常生活污水在通過除雜過濾以后還可以進行別的方面的利用，使得水資源得到合理利用。然而這些污水通常含有大量的生活垃圾，在過濾的當中通常會對過濾網堵塞，為了防止堵塞需要人工不斷的對雜物進行打撈，當發生堵塞時還需要人工進行疏通，這樣不僅是的過濾效率較低，且需要使用的大量的勞動力;結構復雜，設計不合理。
實用新型內容
本實用新型要解決的技術問題是克服現有的缺陷，提供一種環保防堵塞城市污水過濾裝置，使用刮板對過濾網表面的雜質進行刮除，可以有效解決背景技術中的問題。
為了解決上述技術問題，本實用新型提供了如下的技術方案：
本實用新型提供一種環保防堵塞城市污水過濾裝置，包括污水池以及設置在污水池一側的泥沙池，所述污水池與泥沙池之間設有過濾網，所述過濾網表面設有刮板，所述過濾網一側設有第一側板，所述過濾網另一側設置有第二側板，所述第二側板與過濾網之間設有除雜口，所述除雜口一側設有除雜板，所述除雜板通過彈簧鉸鏈與第二側板連接，所述除雜板一側設有雜物池。
作為本實用新型的一種優選技術方案，所述過濾網兩端通過混泥土澆體固定，所述刮板的寬度與除雜口的寬度相同，所述刮板連接推桿伸出第一側板一側連接機械推杠。
作為本實用新型的一種優選技術方案，所述除雜板四周設有橡膠密封墊，所述刮板表面采用一層橡膠材料構成，所述過濾網上均設有過濾孔。
與現有技術相比本實用新型所達到的有益效果是：本實用新型污水池的雜質通過過濾網進行過濾，刮板在過濾網的表面通過機械推杠的動力推動，使得刮板在過濾網表面進行往復運動，刮板對吸附在過濾網表面的雜質進行推動，推至除雜口內，在通過推動刮板將除雜板推開，使得雜質推送到雜物池內，當雜物池內的雜物儲滿以后在進行清除，解決了傳統堵塞和使用大量勞動力打撈的問題，減少了勞動力的使用，提高了過濾效率;過濾網過濾后的的水在經過泥沙池過濾，可得到較為干凈的水;結構簡單，設計合理。
