申請日2015.11.20
公開(公告)日2017.05.31
IPC分類號H05K3/28
摘要
本發明公開了一種汽車線路板防水處理裝置，包括防水處理池，防水處理池上設有防水液灌，防水液灌的端部設有開口，防水液灌內設有過濾網，防水處理池內設有下液管，下液管設置在防水液灌的下部，下液管的下部設有下液針，下液針內套裝有海綿層，海綿層為針狀結構，防水處理池設有導向輪。本發明可以將待處理的汽車線路板安裝在導向輪上，防水液灌儲存防水液，通過過濾網可以對防水液進行過濾處理，通過下液管可以對防水液進行輸送，通過海綿層可以使防水液輸送到汽車線路板上，從而方便對汽車線路板進行防水處理。
權利要求書
1.一種汽車線路板防水處理裝置，包括防水處理池，其特征在于：防水處理池的底部設有第一移動輪與第二移動輪，第一移動輪與第二移動輪的形狀大小相同，防水處理池上設有防水液灌，防水液灌的端部設有開口，防水液灌內設有第一過濾網與第二過濾網，第一過濾網與第二過濾網的形狀大小相同，第一過濾網與第二過濾網呈水平布置，第一過濾網與第二過濾網為鏤空結構，第一過濾網與第二過濾網上設有過濾膜;防水處理池內設有第一下液管，第一下液管設置在防水液灌的下部，第一下液管的下部設有第一下液針，第一下液針內套裝有第一海綿層，第一海綿層為針狀結構，防水處理池的內頂部設有第二下液管，第二下液管設置在防水液灌的下部，第二下液管內套裝有第二下液針，第二下液針的下端設有第二海綿層，第二海綿層為針狀結構，防水處理池設有第一導向輪，第一導向輪通過第一連接軸與防水處理池連接，防水處理池設有第二導向輪，第二導向輪通過第二連接軸與防水處理池連接;第一導向輪與第二導向輪對接。
2.根據權利要求1所述的汽車線路板防水處理裝置，其特征在于：第一海綿層與第一下液針通過螺紋連接。
3.根據權利要求1所述的汽車線路板防水處理裝置，其特征在于：第一下液針與第一下液管通過卡扣連接。
4.根據權利要求1所述的汽車線路板防水處理裝置，其特征在于：第二海綿層與第二下液針通過螺紋連接。
5.根據權利要求1所述的汽車線路板防水處理裝置，其特征在于：第二下液針與第二下液管通過卡扣連接。
說明書
一種汽車線路板防水處理裝置
技術領域
本發明涉及一種防水處理裝置，具體涉及一種汽車線路板防水處理裝置。
背景技術
按照線路板層數可分為單面板、雙面板、四層板、六層板以及其他多層線路板。由于印刷電路板并非一般終端產品，因此在名稱的定義上略為混亂，例如：個人電腦用的母板，稱為主板，而不能直接稱為電路板，雖然主機板中有電路板的存在，但是并不相同，因此評估產業時兩者有關卻不能說相同。再譬如：因?yàn)橛屑呻娐妨慵b載在電路板上，因而新聞媒體稱他為IC板，但實質上他也不等同于印刷電路板。我們通常說的印刷電路板是指裸板-即沒有上元器件的電路板。現有的汽車線路板防水效果差，且防水處理不方便。
發明內容
針對現有技術存在的不足，本發明提供了一種可以將待處理的汽車線路板安裝在導向輪上，防水液灌儲存防水液，通過過濾網可以對防水液進行過濾處理，通過下液管可以對防水液進行輸送，通過海綿層可以使防水液輸送到汽車線路板上，從而方便對汽車線路板進行防水處理的汽車線路板防水處理裝置。
為了實現上述目的，本發明是通過如下的技術方案來實現：

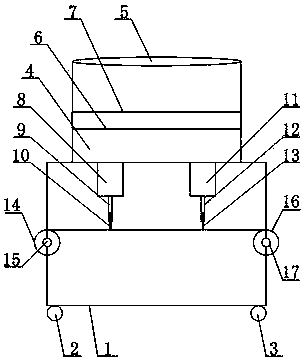

一種汽車線路板防水處理裝置，包括防水處理池，防水處理池的底部設有第一移動輪與第二移動輪，第一移動輪與第二移動輪的形狀大小相同，防水處理池上設有防水液灌，防水液灌的端部設有開口，防水液灌內設有第一過濾網與第二過濾網，第一過濾網與第二過濾網的形狀大小相同，第一過濾網與第二過濾網呈水平布置，第一過濾網與第二過濾網為鏤空結構，第一過濾網與第二過濾網上設有過濾膜;防水處理池內設有第一下液管，第一下液管設置在防水液灌的下部，第一下液管的下部設有第一下液針，第一下液針內套裝有第一海綿層，第一海綿層為針狀結構，防水處理池的內頂部設有第二下液管，第二下液管設置在防水液灌的下部，第二下液管內套裝有第二下液針，第二下液針的下端設有第二海綿層，第二海綿層為針狀結構，防水處理池設有第一導向輪，第一導向輪通過第一連接軸與防水處理池連接，防水處理池設有第二導向輪，第二導向輪通過第二連接軸與防水處理池連接;第一導向輪與第二導向輪對接。
進一步地，所述第一海綿層與第一下液針通過螺紋連接。
進一步地，所述第一下液針與第一下液管通過卡扣連接。
進一步地，所述第二海綿層與第二下液針通過螺紋連接。
進一步地，所述第二下液針與第二下液管通過卡扣連接。
本發明的有益效果：可以將待處理的汽車線路板安裝在第一導向輪與第二導向輪上，防水液灌儲存防水液，通過第一過濾網與第二過濾網可以對防水液進行過濾處理，通過第一下液管與第二下液管可以對防水液進行輸送，通過第一海綿層與第二海綿層可以使防水液輸送到汽車線路板上，從而方便對汽車線路板進行防水處理。
