申請日2015.11.20
公開(公告)日2016.05.25
IPC分類號C02F3/12
摘要
本實用新型公開了一種分散式污水處理裝置，該裝置包括設在地面下的密閉的氧化溝，氧化溝上設有進水口、出水口和排泥口，在氧化溝上表面的兩側均設有用于觀察氧化溝內部情況的觀察窗，觀察窗的上表面高出地面，在氧化溝內進水口的下方設有曝氣轉刷，曝氣轉刷設在氧化溝的上層。本實用新型中小型體積的氧化溝，密封的設在地面下，將曝氣轉刷設置在氧化溝的上層，實現一體化，整體處理裝置所占空間小;污水進入氧化溝后，經過曝氣轉刷進行處理，實現氧化溝內水流的推動，增加了充氧能力，使得曝氣轉刷得到了有效的利用，整個污水處理裝置更加節能。
權利要求書

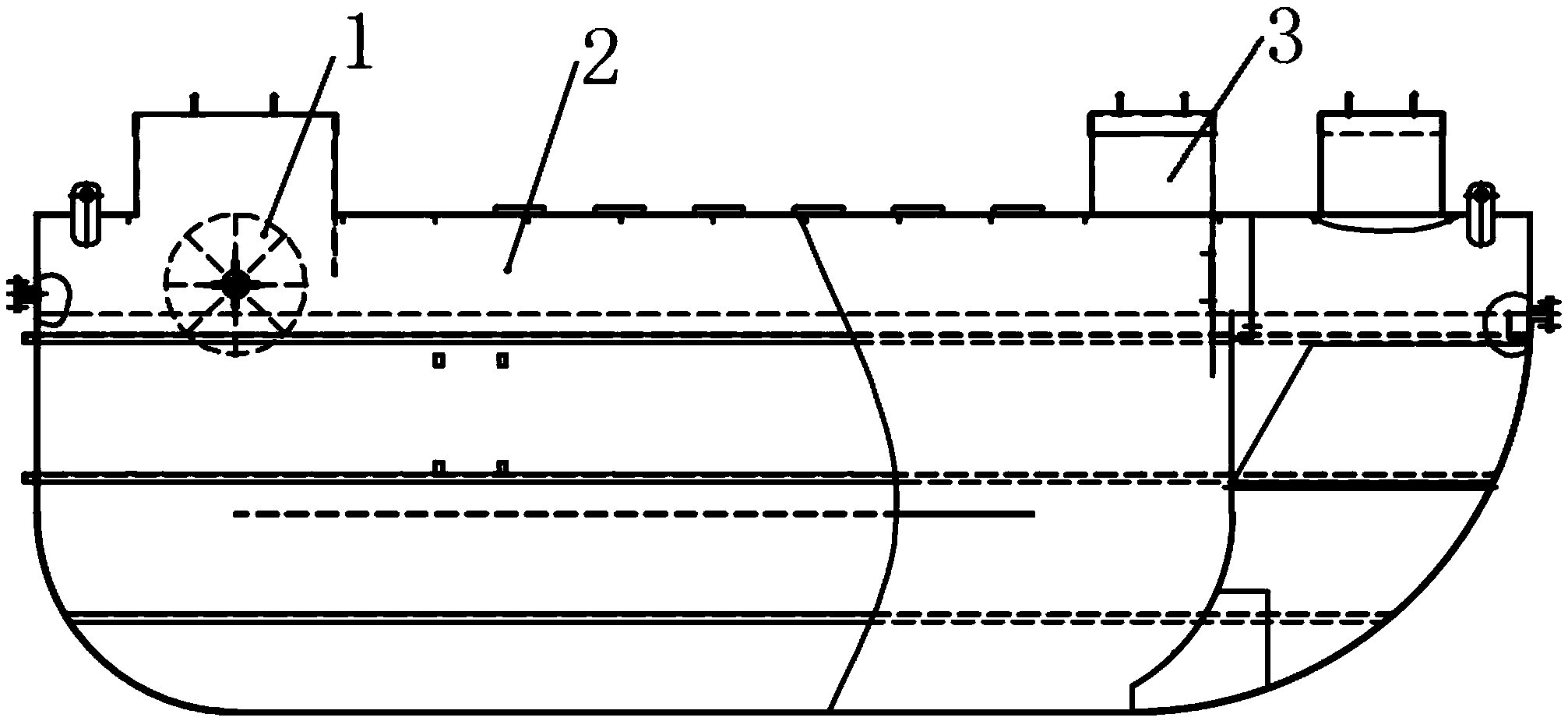

1.一種分散式污水處理裝置，其特征在于，包括設在地面下的密閉的氧化溝，氧化溝上設有進水口、出水口和排泥口，在氧化溝上表面的兩側均設有用于觀察氧化溝內部情況的觀察窗，觀察窗的上表面高出地面，在氧化溝內進水口的下方設有曝氣轉刷，曝氣轉刷設在氧化溝的上層。
2.如權利要求1所述的污水處理裝置，其特征在于，所述氧化溝的進水口與用于收集各戶污水的集水池的出口連接。
3.如權利要求1所述的污水處理裝置，其特征在于，所述曝氣轉刷包括旋轉軸，旋轉軸的兩端均水平設在所述氧化溝的側壁上，在旋轉軸上設置多圈工作刷，每圈工作刷包括若干工作片，每相鄰的兩個工作片之間設有圓弧連接片，圓弧連接片圍成一個與旋轉軸同軸的圓圈，在每段圓弧連接片上設有通孔。
4.如權利要求3所述的污水處理裝置，其特征在于，相鄰兩個所述工作片的中間位置處設有連接片，所述每個工作片與所述旋轉軸的連接端呈敞開的口字型。
5.如權利要求3所述的污水處理裝置，其特征在于，在所述旋轉軸外側套有刷套，所述工作刷設在刷套外表面。
6.如權利要求3-5中任一項所述的污水處理裝置，其特征在于，所述旋轉軸與設置在所述氧化溝外側的旋轉電機連接。
7.如權利要求1-5中任一項所述的污水處理裝置，其特征在于，所述出水口處設有篩網。
8.如權利要求1-5中任一項所述的污水處理裝置，其特征在于，氧化溝的出水口處設有用于將氧化溝內處理后的水抽到地表的抽水泵。
9.如權利要求3-5中任一項所述的污水處理裝置，其特征在于，所述旋轉軸包括兩段半軸。
說明書
一種分散式污水處理裝置
技術領域
本實用新型涉及污水處理，具體涉及一種分散式污水處理裝置。
背景技術
目前國內污水廢水處理裝置體積較大，適用對象是比較集中的一些用戶，且用的曝氣轉刷多為敞開式結構，且多為單獨使用，占用空間比較大。且轉刷結構不具有密封性能，使用過程中結構內部零部件腐蝕較快。
另外也存在著將曝氣轉刷設置在氧化溝內的情況，但通常氧化溝的體積較大，會將曝氣轉刷放置在較淺的位置，因而工作水深相對較淺，例如1米長葉片最大工作水深不超過3.5米。為此通常在轉刷曝氣下游例如3米左右設置導流板，通過降低表面流速增加底部流速。然而設置導流板雖然增加了底部流速增加了工作水深，也能提高充氧能力，但增設導流板會惡化水流條件，測試表明還會增大電耗，因而動力效率不僅并未提高，反而有所下降，使得轉刷使用效果受到一定影響，只對水體上層有一定效果，對下部污水即無法充氧，推動作用也極其有限。
實用新型內容
本實用新型的目的是為了提供一種節省整體結構的、小型化的、能充分利用氧化溝內上層立體空間的分散式污水處理裝置。
為了達成上述目的，本實用新型采用如下技術方案：
一種分散式污水處理裝置，包括設在地面下的密閉的氧化溝，氧化溝上設有進水口、出水口和排泥口，在氧化溝上表面的兩側均設有用于觀察氧化溝內部情況的觀察窗，觀察窗的上表面高出地面，在氧化溝內進水口的下方設有曝氣轉刷，曝氣轉刷設在氧化溝的上層，通過在氧化溝的頂部設置蓋子保證氧化溝的密閉，進而使得氧化溝內的液體不易腐蝕轉刷的內部結構，同時，保證了液體不容易外滲到外側，確保了污水處理裝置處的環境衛生;在氧化溝的排泥口處設置沉淀池用于污泥沉淀，進水口設在氧化溝頂部的蓋子上，出水口設在氧化溝的一側，排泥口設在氧化溝的底部。
進一步地，所述氧化溝的進水口與用于收集各戶污水的集水池的出口連接，當需要處理的水量過多時，可以將水先在集水池中進行暫時的存儲。
進一步地，所述曝氣轉刷包括旋轉軸，旋轉軸的兩端均水平設在所述氧化溝的側壁上，在旋轉軸上設置多圈工作刷，每圈工作刷包括若干工作片，每相鄰的兩個工作片之間設有圓弧連接片，圓弧連接片圍成一個與旋轉軸同軸的圓圈，在每段圓弧連接片上設有通孔，圓弧連接片的設置穩定了工作片，保證了曝氣轉刷的使用壽命，通孔的設置保證了曝氣轉刷與液體的接觸面積。
進一步地，為了提高曝氣轉刷的彎強度，相鄰兩個所述工作片的中間位置處設有連接片，連接片的設置也增加了曝氣轉刷與液體的接觸面積，所述每個工作片與所述旋轉軸的連接端呈敞開的口字型。
進一步地，在所述旋轉軸外側套有刷套，所述工作刷設在刷套外表面，將工作刷設在刷套外便于對曝氣轉刷的安裝。
進一步地，所述旋轉軸與設置在所述氧化溝外側的旋轉電機連接，通過電機和減速器來帶動旋轉軸的旋轉。
進一步地，所述出水口處設有篩網，篩網用于過濾較大的雜質，避免堵塞出水口。
進一步地，氧化溝的出水口處設有用于將氧化溝內處理后的水抽到地表的抽水泵。
進一步地，所述旋轉軸包括兩段半軸，兩段半軸方便實現旋轉軸的拼接。
本實用新型的工作原理是：本實用新型中小型體積的氧化溝，密封的設在地面下，將曝氣轉刷設置在氧化溝的上層，實現一體化，整體處理裝置所占空間小;污水進入氧化溝后，經過曝氣轉刷進行處理，實現氧化溝內水流的推動，增加了充氧能力，使得曝氣轉刷得到了有效的利用，整個污水處理裝置更加節能。
本實用新型的有益效果是：
1)將氧化溝設置在地下，曝氣轉刷設置在氧化溝內，節省了污水處理裝置的占用空間，同時體積縮小的氧化溝使得整個處理裝置小型化，適合零散的少數用戶使用，如村莊內就近的三到五戶人家使用，同時因為小型的特點也避免了過去導流板的設置，相比于現有技術更加節能。
2)通過在氧化溝的頂部設置蓋子，使得整個污水處理系統是密封的，使得氧化溝內的液體不易腐蝕轉刷內部結構，也不易外滲液體，使得設備使用壽命更長、工作環境更加潔凈。
3)將曝氣轉刷設在氧化溝進水口的下方，能充分利用氧化溝內的上層立體空間，通過工作片對氧化溝內水流的推動，增加了充氧能力，使得氧化溝內的水達到更好的循環。
