申請日2015.11.20

　　公開(公告)日2016.06.01

　　IPC分類號B01D24/16; B01D24/46

　　摘要

　　本實用新型公開了一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置，一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置，包括精濾裝置、絨毛球、氣動傳動裝置、反沖水集污槽、原水集污槽、空氣壓縮機、高位水箱、養殖槽、蓄水槽、管道和控制箱，所述精濾裝置底部設置有原水入口和反沖污水排出口，頂部設置有處理水排出口和處理水回流口A。本實用新型的優點在于：該裝置結合絨毛球表面的憎水性及空間的最大的伸展壓縮性的特點，采用了氣動壓縮機器的壓縮原理，通過自動化控制，實現不同過濾精度的要求，有效的去除原海水中的原水動物、雜菌及顆粒物質。同時通過隔膜壓力開關的自動控制，實現自動反沖洗。

　　權利要求書

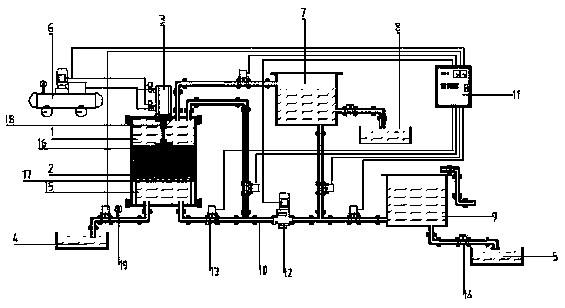

　　1.一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置，包括精濾裝置、絨毛球、氣動傳動裝置、反沖水集污槽、原水集污槽、空氣壓縮機、高位水箱、養殖槽、蓄水槽、管道和控制箱，其特征在于：所述精濾裝置底部設置有原水入口和反沖污水排出口，頂部設置有處理水排出口和處理水回流口A;所述高位水箱設置有處理水入口、養殖水排出口和處理水回流口B;蓄水槽設置有污水口排出口和原水排出口;所述蓄水槽的原水出口與精濾裝置的原水入口通過管道連接，所述精濾裝置的處理水排出口與所述高位水箱的處理水入口通過管道連接;所述精濾裝置的處理水回流口A和所述高位水箱的處理水回流口B通過管道與連接蓄水槽和精濾裝置之間的管道相通;

　　連接蓄水槽和精濾裝置之間的管道上設置有變頻水泵;連接高位水箱、精濾裝置和蓄水槽的管道上設置有電動閥門;

　　所述高位水箱的養殖水排出口設置有閥門，養殖水排出口下方設置有養殖槽;所述精濾裝置的反沖污水排出口設置有排污電動閥門，反沖污水排出口下方設置有反沖集污槽;所述蓄水槽的污水排出口設置有閥門，污水排出口下方設置有原水集污槽;所述反沖污水排出口設置有隔膜壓力表開關;

　　所述精濾裝置包括腔體、上濾孔板、下濾孔板、絨毛球、氣缸連桿和氣動傳動裝置，上濾孔板和下濾孔板之間填充有絨毛球，構成絨毛球?qū)�，腔體被絨毛球?qū)臃殖蓛蓚�(gè)獨立的空間，上濾孔板與氣缸連桿相連接，氣缸連桿與氣動傳動裝置相連接，氣動傳動裝置與空氣壓縮機相連接;

　　所述控制箱與空氣壓縮機、電動閥門、隔膜壓力表開關相連接。

　　2.根據權利要求1所述的一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置，其特征在于：所述絨毛球?yàn)楸砻嬖魉�絨毛球，壓縮比為8：1時，過濾精度≤0.075mm，壓縮比為6：1時，過濾精度≤0.10mm，壓縮比為4：1時，過濾精度≤0.15mm。

　　3.根據權利要求1所述的一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置，其特征在于：所述變頻水泵為自吸式變頻增壓泵，揚程≥20m。

　　4.根據權利要求1所述的一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置，其特征在于：所述氣動傳動裝置壓力范圍為1.6~16MPa。

　　說明書

　　一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置

　　技術領域

　　本實用新型涉及水處理領域，特別是一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置。

　　背景技術

　　實驗室培養微藻、輪蟲、鹵蟲等需要對原水進行一定的處理，原水中含有大量的原水動物、雜菌及顆粒物質，傳統的過濾方法依靠實驗人員繁重的體力勞動來實現水的過濾凈化;有的采用藥物殺菌，帶來了藥物中和的問題;同時過濾精度難以掌握。

　　實用新型內容

　　本實用新型的目的是為了解決上述現有技術的不足而提供的一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置，該裝置結合絨毛球表面的憎水性及空間的最大的伸展壓縮性的特點，采用了氣動壓縮機器的壓縮原理，通過自動化控制，實現不同過濾精度的要求，有效的去除原海水中的原水動物、雜菌及顆粒物質。同時通過隔膜壓力開關的自動控制，實現自動反沖洗。解決了實驗人員繁重的體力勞動及采用藥物殺菌帶來的藥物中和問題及過濾精度問題。填補了該領域產品的空白。

　　為了實現上述目的，本實用新型所設計的一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置，包括精濾裝置、絨毛球、氣動傳動裝置、反沖水集污槽、原水集污槽、空氣壓縮機、高位水箱、養殖槽、蓄水槽、管道和控制箱，所述精濾裝置底部設置有原水入口和反沖污水排出口，頂部設置有處理水排出口和處理水回流口A;所述高位水箱設置有處理水入口、養殖水排出口和處理水回流口B;蓄水槽設置有污水口排出口和原水排出口;所述蓄水槽的原水出口與精濾裝置的原水入口通過管道連接，所述精濾裝置的處理水排出口與所述高位水箱的處理水入口通過管道連接;所述精濾裝置的處理水回流口A和所述高位水箱的處理水回流口B通過管道與連接蓄水槽和精濾裝置之間的管道相通;

　　連接蓄水槽和精濾裝置之間的管道上設置有變頻水泵;連接高位水箱、精濾裝置和蓄水槽的管道上設置有電動閥門;

　　所述高位水箱的養殖水排出口設置有閥門，養殖水排出口下方設置有養殖槽;所述精濾裝置的反沖污水排出口設置有排污電動閥門，反沖污水排出口下方設置有反沖集污槽;所述蓄水槽的污水排出口設置有閥門，污水排出口下方設置有原水集污槽;

　　所述精濾裝置包括腔體、上濾孔板、下濾孔板、絨毛球、氣缸連桿和氣動傳動裝置，上濾孔板和下濾孔板之間填充有絨毛球，構成絨毛球?qū)�，腔體被絨毛球?qū)臃殖蓛蓚�(gè)獨立的空間，上濾孔板與氣缸連桿相連接，氣缸連桿與氣動傳動裝置相連接，氣動傳動裝置與空氣壓縮機相連接;

　　所述控制箱與空氣壓縮機、電動閥門、隔膜壓力表開關相連接。

　　更進一步的，一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置，所述反沖污水排出口設置有隔膜壓力表開關。

　　更進一步的，一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置，所述絨毛球?yàn)楸砻嬖魉�絨毛球，壓縮比為8：1時，過濾精度≤0.075mm，壓縮比為6：1時，過濾精度≤0.10mm，壓縮比為4：1時，過濾精度≤0.15mm。

　　更進一步的，一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置，所述變頻水泵為自吸式變頻增壓泵，揚程≥20m。

　　更進一步的，一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置，所述氣動傳動裝置壓力范圍為1.6~16MPa。

　　本實用新型得到的一種用于實驗室微藻、輪蟲、鹵蟲原水處理的過濾裝置,原海水由原海水進管道引入原海水蓄水箱中;啟動空氣壓縮機蓄壓(5bar);設定隔膜式壓力開關壓力上線值(2.5MPa);自動控制系統(根據實驗用水標準)設定絨毛球?yàn)V料的壓縮比，啟動氣壓傳動裝置壓縮絨毛球?yàn)V料，打開過濾裝置進水電動控制閥門及過濾裝置出水電動控制閥門，原海水供水電動控制閥門;關閉過濾裝置排污用電動閥門及發沖洗(泵前)電動閥門，反沖洗(泵后)。養殖實驗裝置準備工作;開啟變頻水泵進行過濾工作;檢驗過濾水質指標;當隔膜式壓力開關壓力達到設定上線值(2.5mPa)時，啟動自動反沖洗程序;打開過濾裝置排污用電動閥門及發沖洗(泵前)電動閥門;反沖洗(泵后)關閉過濾裝置進水電動控制閥門及過濾裝置出水電動控制閥門，原海水供水電動控制閥門;自動控制系統設定反沖洗時間為15分鐘，15分鐘后自動開啟過濾程序;開啟變頻水泵進行反沖洗工作;往復工作。

　　本實用新型的優點在于：該裝置結合絨毛球表面的憎水性及空間的最大的伸展壓縮性的特點，采用了氣動壓縮機器的壓縮原理，通過自動化控制，實現不同過濾精度的要求，有效的去除原海水中的原水動物、雜菌及顆粒物質。同時通過隔膜壓力開關的自動控制，實現自動反沖洗。
