申請日2017.01.09

　　公開(公告)日2017.08.25

　　IPC分類號C02F3/30; C02F3/32; C02F3/34

　　摘要

　　本實用新型涉及污水處理技術領域，具體涉及一種生活污水處理裝置。該裝置，由花卉種植區、菌窩區、清水區、缺氧區、厭氧區和好氧區組成。菌窩區底部和側面分別設有過濾孔，在過濾孔上面設有導流板，菌窩區頂面設有花卉種植區。清水區位于菌窩區下面，與菌窩區底面過濾孔連接，在清水區側面設有出水口。缺氧區和厭氧區緊鄰清水區，在缺氧區內安裝有水泵，水泵與管道連接。在厭氧區側面設有進水口。好氧區位于缺氧區上面、與菌窩區和花卉種植區連接。使用時污水自進水口依次進入到厭氧區、缺氧區，然后經過水泵的抽吸，再依次進入到好氧區、菌窩區內，然后經過菌窩區內的曲面導流板后再經過菌窩區底部的過濾孔流到清水區。

　　權利要求書

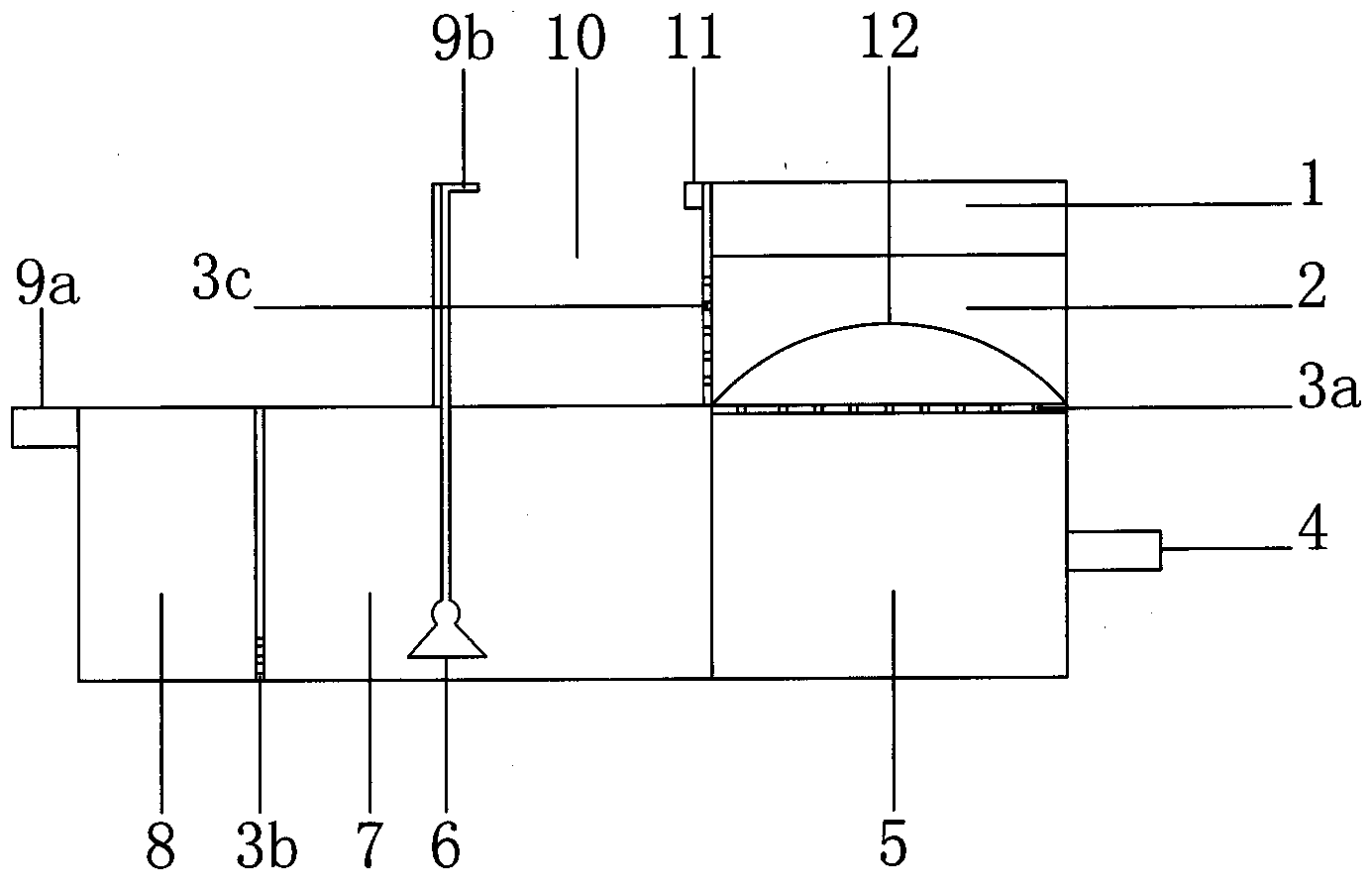

　　1.一種生活污水處理裝置，由花卉種植區(1)、菌窩區(2)、清水區(5)、缺氧區(7)、厭氧區(8)和好氧區(10)組成，其特征在于菌窩區(2)底部和厭氧區(8)與缺氧區(7)相鄰處底部以及好氧區(10)與菌窩區(2)相鄰處分別設有過濾孔(3a )、(3b)和(3c);菌窩區(2)頂面設有花卉種植區(1)，在過濾孔(3a )上面設有導流板(12)，導流板(12)上設有濾孔;清水區(5)位于菌窩區(2)下面，與菌窩區(2)底面連接，在清水區(5)側面設有出水口(4);缺氧區(7)與清水區(5)相鄰，缺氧區(7)內安裝有水泵(6);厭氧區(8)與缺氧區(7)相鄰，在厭氧區(8)側面設有進水口(9a); 好氧區(10)位于缺氧區(7)上面、與菌窩區(2)和花卉種植區(1)相鄰，好氧區(10)頂面設有進水口(9b)，進水口(9b)通過管道與水泵(6)連接。

　　2.根據權利要求1所述生活污水處理裝置，其特征在于導流板(12)為曲面。

　　3.根據權利要求1所述生活污水處理裝置，其特征在于好氧區(10)高度等于或大于菌窩區(2)加花卉種植區(1)高度。

　　說明書

　　一種生活污水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，具體涉及一種生活污水處理裝置。

　　背景技術

　　隨著社會的發展，環境污染也越來越嚴重，水污染就是其中之一。生活污水的直接排放，部分生產企業因其規模小、投資不足對污水也沒有進行全面的處理，而直接亂排放，嚴重影響了周圍環境衛生。

　　發明內容

　　為解決背景技術中生活污水對周圍環境衛生影響的技術問題，本實用新型旨在提供一種使環境更好更衛生，生活污水二次回收利用的微生物生活污水處理裝置。

　　為實現上述目的，本實用新型采用以下技術手段：一種生活污水處理裝置，由花卉種植區、菌窩區、清水區、缺氧區、厭氧區和好氧區組成。

　　菌窩區底部設有過濾孔，在過濾孔上面設有導流板，菌窩區頂面設有花卉種植區。

　　清水區位于菌窩區下面，與菌窩區底面連接，在清水區側面設有出水口。

　　缺氧區與清水區相鄰，在缺氧區內安裝有水泵。厭氧區與缺氧區相鄰，在厭氧區側面設有進水口，在厭氧區與缺氧區相鄰處底部設有過濾孔。

　　好氧區位于缺氧區上面、與菌窩區和花卉種植區相鄰，在好氧區與菌窩區相鄰處設有過濾孔。好氧區頂面設有進水口，進水口通過管道與水泵連接。好氧區高度等于或大于菌窩區加花卉種植區高度，好氧區內安裝有水位控制器。

　　按照上述技術方案即可做成一種生活污水處理裝置，使用時初步過濾后的污水自進水口進入?yún)捬鯀^(qū)后經過過濾孔進入缺氧區，然后經過水泵的抽吸，通過管道進入到好氧區，當好氧區內的水位達到規定高度時，水位控制器自動關閉水泵。好氧區內的水通過好氧區與菌窩區相鄰處的過濾孔進入到菌窩區內，然后經過菌窩區內的導流板后再經過菌窩區底部的過濾孔流到清水區，清水區內的水通過出水口流到用水處。污水經過水泵的抽吸通過管道進入好氧區，由于有一定落差，使得好氧菌活性增強，提高了污水中有毒有害物質的去除率。同時，由于菌窩區內有充足水分提供給花卉種植區，從而使污水中的有毒有害物質得以更好去除。
