申請日2015.09.14

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開養殖污水三相分離器，包括三相分離器及其進水泵，所述三相分離器為圓柱狀，所述三相分離器的底部為反應區，反應區的上部為圓臺狀的集氣室，所述集氣室頂部設有格柵網，所述集氣室側壁為污泥沉淀板，所述污泥沉淀板底部設有三角齒輪孔，所述污泥沉淀板與三相分離器的側壁組成污泥沉淀區，所述污泥沉淀區的頂部設有出水堰槽，所述出水堰槽中預埋由出水管;優點在于：通過設有集氣室能使氣體與泥水分離，氣體逸出時在水面形成的氣泡能夠被細密的格柵網消除;通過在污泥沉淀板底部設置三角齒輪孔，污水能進入沉淀區，進行泥水分離，沉淀的污泥能從三角齒輪孔進入反應區;通過在出水堰槽上設有三角堰板，沉淀區的上清液能均勻平衡出水。

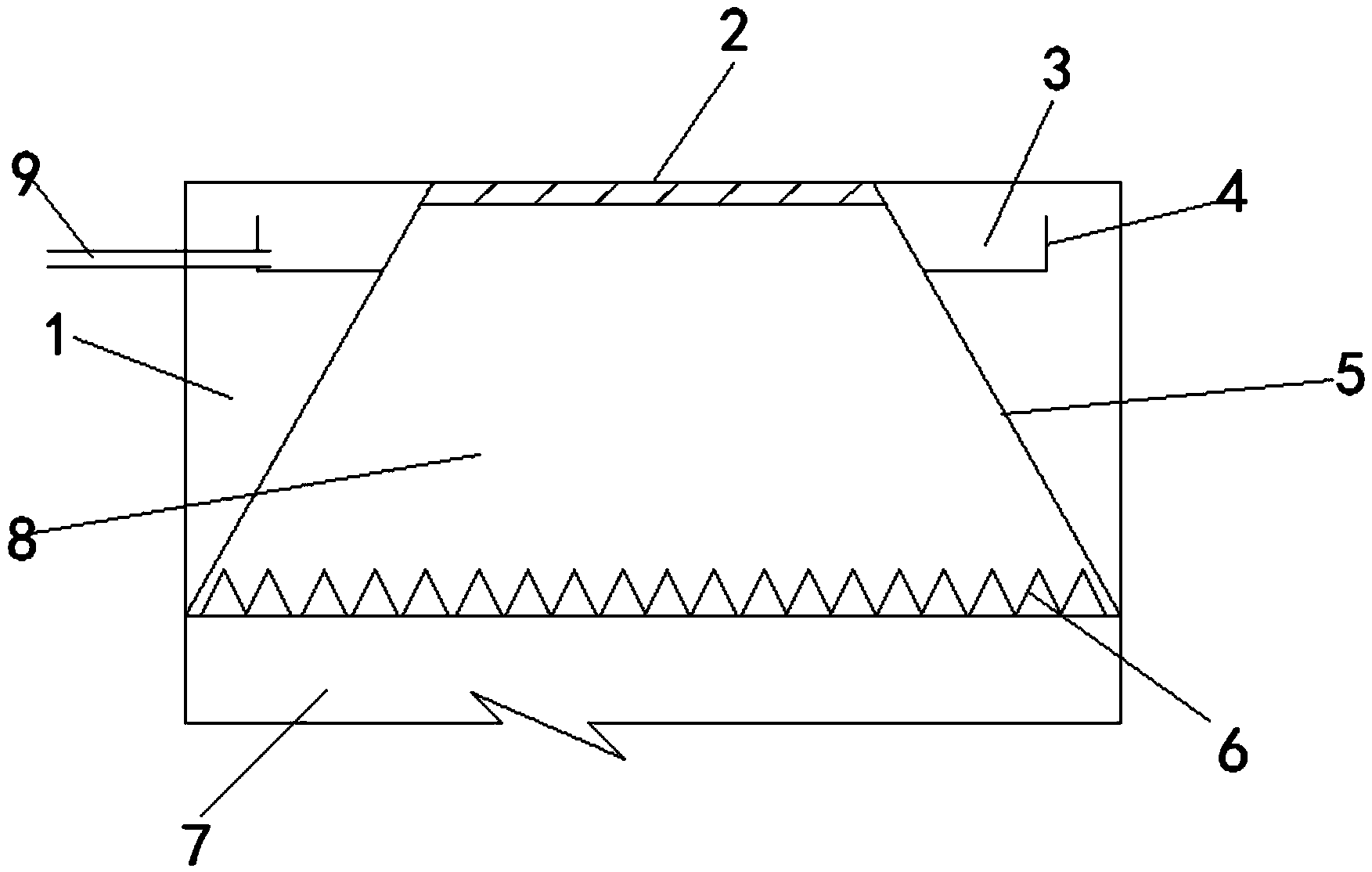

　　摘要附圖



　　權利要求書

　　1.養殖污水三相分離器，包括三相分離器及其進水泵，所述三相分離器為圓柱狀，其特征在于，所述三相分離器的底部為反應區，反應區的上部為圓臺狀的集氣室，所述集氣室頂部設有格柵網，所述集氣室側壁為污泥沉淀板，所述污泥沉淀板底部設有三角齒輪孔，所述污泥沉淀板與三相分離器的側壁組成污泥沉淀區，所述污泥沉淀區的頂部設有出水堰槽，所述出水堰槽中預埋有出水管。

　　2.根據權利要求1所述養殖污水三相分離器，其特征在于，所述出水堰槽上設有三角堰板。

　　說明書

　　養殖污水三相分離器

　　技術領域

　　本實用新型屬于污水處理領域，具體涉及污水三相分離技術。

　　背景技術

　　三相分離是污水處理的重要階段，對污泥床的正常運行和出水水質十分重要。市面上有多種三相分離器，大多按固液和氣液兩相分離的方法進行設計，在負荷較高時會出現污泥流失現象，反應器負荷有所限制，大規模生產應用的三相分離器并不普遍。在分離器中，泥與水并不能完全分離，在出水時容易帶走不易沉淀的污泥;另外，廢水處理時會產生氣泡，目前并無有效的措施能夠消除大量的氣泡。

　　發明內容

　　本實用新型提供養殖污水三相分離器，以解決泥水分離不徹底，出水會帶走污泥，氣泡無法有效消除的問題。

　　養殖污水三相分離器，包括三相分離器及其進水泵，所述三相分離器為圓柱狀，所述三相分離器的底部為反應區，反應區的上部為圓臺狀的集氣室，所述集氣室頂部設有格柵網，所述集氣室側壁為污泥沉淀板，所述污泥沉淀板底部設有三角齒輪孔，所述污泥沉淀板與三相分離器的側壁組成污泥沉淀區，所述污泥沉淀區的頂部設有出水堰槽，所述出水堰槽中預埋由出水管。

　　進一步地，所述出水堰槽上設有三角堰板。

　　通過上述可知，本實用新型的優點在于：通過設有集氣室能使氣體與泥水分離，氣體逸出時在水面形成的氣泡能夠被細密的格柵網消除;通過在污泥沉淀板底部設置三角齒輪孔，污水能進入沉淀區，進行泥水分離，沉淀的污泥能從三角齒輪孔進入反應區;通過在出水堰槽上設有三角堰板，沉淀區的上清液能均勻平衡出水。
