申請日2017.01.09
公開(公告)日2017.08.11
IPC分類號C02F3/12
摘要
本實用新型涉及一種新型間歇式活性污泥處理系統。其目的是為了提供一種占地面積小、成本低、適用范圍廣的污水處理系統。本實用新型包括排污管道、排水管道、滲污管道、隔離板和射流曝氣裝置。地表下方開設有污水處理腔室，污水處理腔室內部設置有隔離板，隔離板頂端與污水處理腔室內部的頂端連接，隔離板底端與污水處理腔室內部的底端預留有間隙，隔離板將污水處理腔室分為污水腔室和反應腔室。污水腔室頂端連接有排污管道，反應腔室內部的底端設置有活性污泥和射流曝氣裝置，反應腔室頂端連接有出水管道。污水處理腔室底端設置有滲污管道，滲污管道與污水處理腔室的接觸面上開設有污水滲流孔。
權利要求書

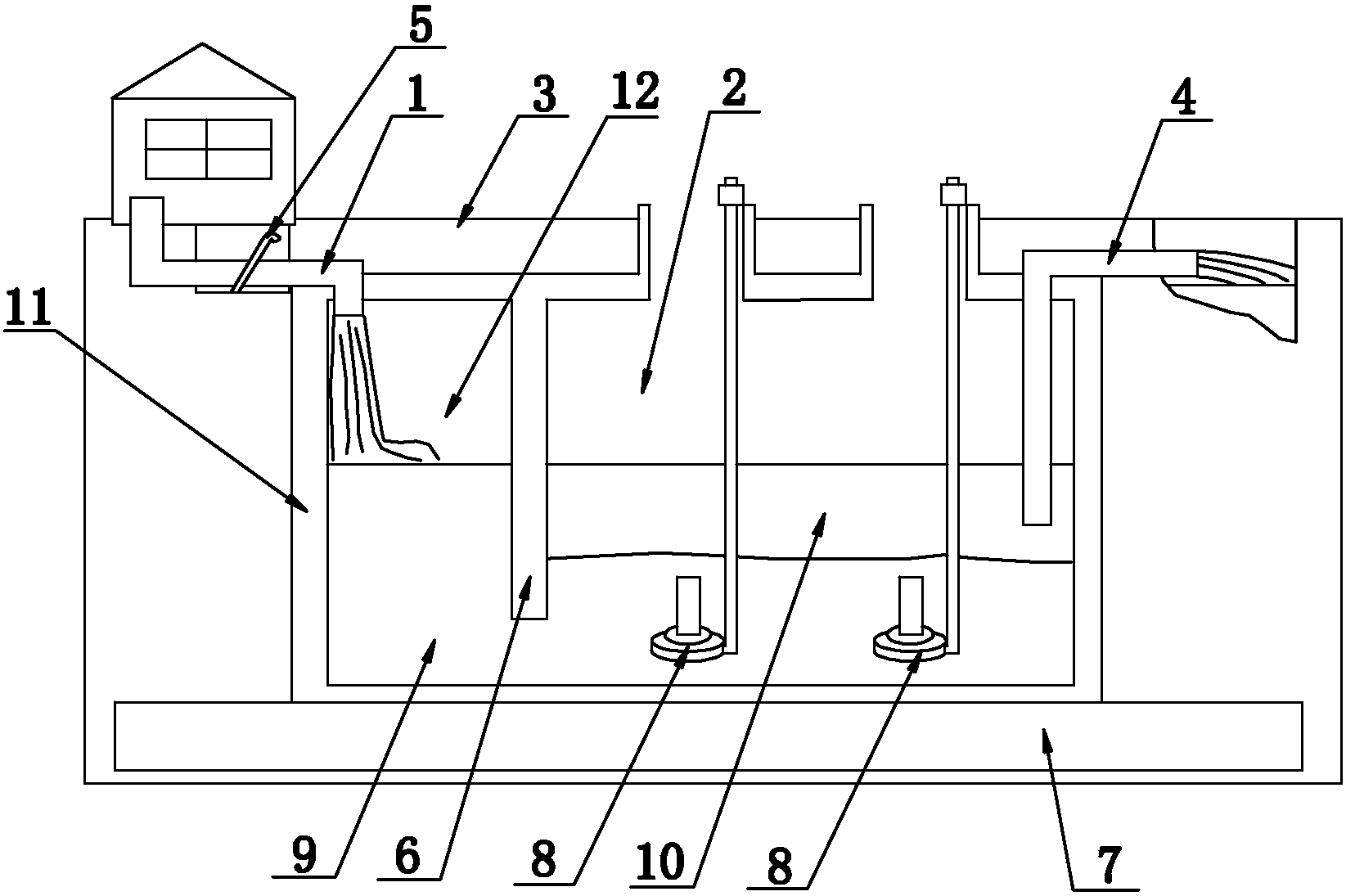

1.一種新型間歇式活性污泥處理系統，其特征在于：包括排污管道(1)、排水管道(4)、滲污管道(7)、隔離板(6)和多個射流曝氣裝置(8)，地表(3)下方開設有污水處理腔室，污水處理腔室的內部設置有不銹鋼內壁(11)，污水處理腔室內部設置有隔離板(6)，隔離板(6)頂端與污水處理腔室內部的頂端連接，隔離板(6)底端與污水處理腔室內部的底端預留有間隙，隔離板(6)將污水處理腔室分為污水腔室(12)和反應腔室(2)，污水腔室(2)頂端連接有排污管道(1)，反應腔室(2)內部的底端設置有活性污泥和多個射流曝氣裝置(8)，反應腔室(2)的底部為沉淀后的污水(9)，反應腔室(2)的上部為處理后的清水(10)，反應腔室(2)頂端連接有出水管道(4)，出水管道(4)的一端與反應腔室(2)外界連接，出水管道(4)的另一端伸入清水(10)中，污水處理腔室底端設置有滲污管道(7)，滲污管道(7)與污水處理腔室的接觸面上開設有多個污水滲流孔。
2.根據權利要求1所述的新型間歇式活性污泥處理系統，其特征在于：所述隔離板(6)采用不銹鋼材質。
3.根據權利要求1所述的新型間歇式活性污泥處理系統，其特征在于：所述排污管道(1)上設置有排污閥門(5)。
4.根據權利要求1所述的新型間歇式活性污泥處理系統，其特征在于：所述滲污管道(7)沿水平方向設置。
說明書
新型間歇式活性污泥處理系統
技術領域
本實用新型涉及污水處理領域，特別是涉及一種新型間歇式活性污泥處理系統。
背景技術
間歇式活性污泥處理技術(SBR工藝)是一種連續進水、間歇排水的周期循環間歇曝氣系統。如圖1所示，該工藝集調節池、初沉池、反應池、中間水池、生物脫氮池等過程于一體，按不同的時間順序進行各種目的不同的操作，布局緊湊合理，是一種先進的污水處理系統。但對于小水量的農村污水處理來說(處理規模一般小于500m3/d)，傳統SBR工藝就顯得構筑物多，占地面積大，投資大，限制了SBR工藝的優越性發揮。此外，農村污水收集系統一般不完善，總排水口水位較低，給工藝選擇和布置帶來困難。
實用新型內容
本實用新型要解決的技術問題是提供一種占地面積小、成本低、適用范圍廣的新型間歇式活性污泥處理系統。
本實用新型新型間歇式活性污泥處理系統，其中，包括排污管道、排水管道、滲污管道、隔離板和多個射流曝氣裝置，地表下方開設有污水處理腔室，污水處理腔室的內部設置有不銹鋼內壁，污水處理腔室內部設置有隔離板，隔離板頂端與污水處理腔室內部的頂端連接，隔離板底端與污水處理腔室內部的底端預留有間隙，隔離板將污水處理腔室分為污水腔室和反應腔室，污水腔室頂端連接有排污管道，反應腔室內部的底端設置有活性污泥和多個射流曝氣裝置，反應腔室的底部為沉淀后的污水，反應腔室的上部為處理后的清水，反應腔室頂端連接有出水管道，出水管道的一端與反應腔室外界連接，出水管道的另一端伸入清水中，污水處理腔室底端設置有滲污管道，滲污管道與污水處理腔室的接觸面上開設有多個污水滲流孔。
本實用新型新型間歇式活性污泥處理系統，其中所述隔離板采用不銹鋼材質。
本實用新型新型間歇式活性污泥處理系統，其中所述排污管道上設置有排污閥門。
本實用新型新型間歇式活性污泥處理系統，其中所述滲污管道沿水平方向設置。
本實用新型新型間歇式活性污泥處理系統與現有技術不同之處在于：本實用新型將污水處理腔室設置有地表以下，不僅環境有利于微生物的生長，而且這種地埋式結構大大降低污水處理的占地面積，地表可以進行綠化處理，不會對人們?nèi)粘Ｉ钤斐捎绊�。污水處理腔室底端設置有滲污管道，處理后的污水不斷從滲污管道排出，能夠滿足持續進水的要求，工作效率高。反應腔室內采用射流曝氣裝置，省去傳統的鼓風機房布置，降低噪音污染。
下面結合附圖對本實用新型新型間歇式活性污泥處理系統作進一步說明。
