公開(公告)日2017.08.04
IPC分類號C02F9/14
摘要
本實用新型公開了一種低碳環保的農村污水處理系統，其結構包括污水處理部分、水力發電裝置、人工濕地、人工快滲槽、沉淀池、氣水反沖洗濾池、消毒池、吸水井、送水泵房、輸配水管網、排泥池、濃縮池、貯泥池、臥螺離心機成套設備、水泵、供電系統、太陽能發電、遠程控制裝置，所述污水處理部分與水力發電裝置固定連接，所述水力發電裝置與人工濕地固定連接，所述人工濕地與通過水泵工快滲槽固定連接，所述人工快滲槽通過水泵與沉淀池固定連接，所述沉淀池與氣水反沖洗濾池固定連接，所述氣水反沖洗濾池與消毒池固定連接，所述消毒池與吸水井固定連接，所述吸水井與送水泵房固定連接，本實用新型雙發電裝置，供電更加穩定，保證設備的正常工作。
權利要求書

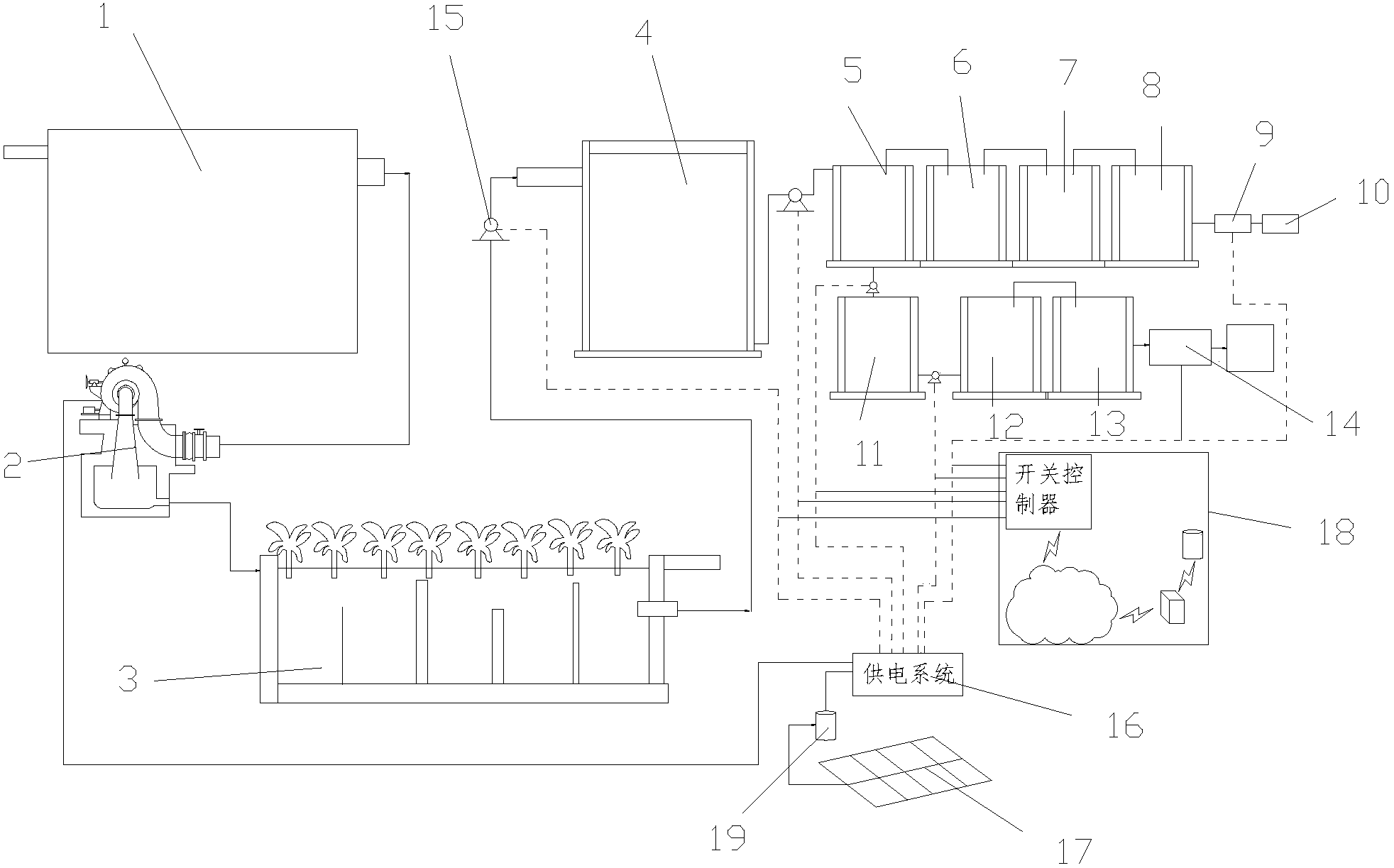

1.一種低碳環保的農村污水處理系統，其特征在于：其結構包括污水處理部分(1)、水力發電裝置(2)、人工濕地(3)、人工快滲槽(4)、沉淀池(5)、氣水反沖洗濾池(6)、消毒池(7)、吸水井(8)、送水泵房(9)、輸配水管網(10)、排泥池(11)、濃縮池(12)、貯泥池(13)、臥螺離心機成套設備(14)、水泵(15)、供電系統(16)、太陽能發電(17)、遠程控制裝置(18)，所述污水處理部分(1)與水力發電裝置(2)固定連接，所述水力發電裝置(2)與人工濕地(3)固定連接，所述人工濕地(3)與通過水泵(15)工快滲槽(4)固定連接，所述人工快滲槽(4)通過水泵(15)與沉淀池(5)固定連接，所述沉淀池(5)與氣水反沖洗濾池(6)固定連接，所述氣水反沖洗濾池(6)與消毒池(7)固定連接，所述消毒池(7)與吸水井(8)固定連接，所述吸水井(8)與送水泵房(9)固定連接，所述送水泵房(9)與輸配水管網(10)固定連接，所述沉淀池(5)通過抽泥泵與排泥池(11)固定連接，所述排泥池(11)與濃縮池(12)固定連接，所述濃縮池(12)與貯泥池(13)固定連接，所述貯泥池(13)與臥螺離心機成套設備(14)固定連接，所述臥螺離心機成套設備(14)與供電系統(16)固定連接，所述供電系統(16)與太陽能發電(17)固定連接，所述供電系統(16)與遠程控制裝置(18)固定連接，所述水力發電裝置(2)由進水口(201)、水輪機(202)、主動輪(203)、發電機(204)、出水口(205)、水池(206)組成，所述進水口(201)與水輪機(202)固定連接，所述水輪機(202)與主動輪(203)固定連接，所述主動輪(203)與發電機(204)固定連接，所述水輪機(202)與出水口(205)固定連接，所述出水口(205)與水池(206)固定連接。
2.根據權利要求1所述的一種低碳環保的農村污水處理系統，其特征在于：所述進水口(201)與污水處理部分(1)固定連接，所述水池(206)與人工濕地(3)固定連接。
3.根據權利要求1所述的一種低碳環保的農村污水處理系統，其特征在于：所述供電系統(16)固定裝設有儲能裝置(19)。
4.根據權利要求3所述的一種低碳環保的農村污水處理系統，其特征在于：所述發電機(204)與儲能裝置(19)固定連接。
5.根據權利要求3所述的一種低碳環保的農村污水處理系統，其特征在于：所述儲能裝置(19)與太陽能發電(17)固定連接。
說明書
一種低碳環保的農村污水處理系統
技術領域
本實用新型是一種低碳環保的農村污水處理系統，屬于污水處理設備技術領域。
背景技術
我國農村人口眾多，農村生活污水排放量大。由于經濟條件差、缺乏成熟技術及當?shù)厝罕姯h(huán)保意識不高等因素所限，農村污水處理設施建設嚴重不足，生活污水大多直接排放。農村生活污水不經處理，直接排放，造成河流、水塘污染，惡化周邊水環境，并進一步威脅群眾的身體健康。
現有技術公開了申請?zhí)枮?01520066662.9的一種低碳環保的農村污水處理系統，該實用新型公開一種低碳環保的農村污水處理系統，包括有污水處理部分、電力供應部分和遠程控制部分;其中，該污水處理部分包括接收農村污水的一級厭氧槽和二級厭氧槽、接觸氧化槽、人工濕地、人工快滲槽、沉淀池、氣水反沖洗濾池、消毒池，該消毒池流出的清水注入吸水井，該吸水井相接送水泵房的水泵，由該送水泵房通過輸配水管網回送給住戶飲用。該電力供應部分為污水處理部分的各水泵提供電力，該遠程控制部分使工作人員可以在室內監控各個泵的運行狀態，從而形成現代化的、節能、環保的新低碳環保的農村污水處理系統。但該實用新型對污水的利用不夠充分，且供電系統只有太陽能進行發電，供電不夠穩定。
實用新型內容
針對現有技術存在的不足，本實用新型目的是提供一種低碳環保的農村污水處理系統，以解決污水的利用不夠充分，供電不夠穩定的問題。
為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種低碳環保的農村污水處理系統，其結構包括污水處理部分、水力發電裝置、人工濕地、人工快滲槽、沉淀池、氣水反沖洗濾池、消毒池、吸水井、送水泵房、輸配水管網、排泥池、濃縮池、貯泥池、臥螺離心機成套設備、水泵、供電系統、太陽能發電、遠程控制裝置，所述污水處理部分與水力發電裝置固定連接，所述水力發電裝置與人工濕地固定連接，所述人工濕地與通過水泵工快滲槽固定連接，所述人工快滲槽通過水泵與沉淀池固定連接，所述沉淀池與氣水反沖洗濾池固定連接，所述氣水反沖洗濾池與消毒池固定連接，所述消毒池與吸水井固定連接，所述吸水井與送水泵房固定連接，所述送水泵房與輸配水管網固定連接，所述沉淀池通過抽泥泵與排泥池固定連接，所述排泥池與濃縮池固定連接，所述濃縮池與貯泥池固定連接，所述貯泥池與臥螺離心機成套設備固定連接，所述臥螺離心機成套設備與供電系統固定連接，所述供電系統與太陽能發電固定連接，所述供電系統與遠程控制裝置固定連接，所述水力發電裝置由進水口、水輪機、主動輪、發電機、出水口、水池組成，所述進水口與水輪機固定連接，所述水輪機與主動輪固定連接，所述主動輪與發電機固定連接，所述水輪機與出水口固定連接，所述出水口與水池固定連接。
進一步地，所述進水口與污水處理部分固定連接，所述水池與人工濕地固定連接。
進一步地，所述供電系統固定裝設有儲能裝置。
進一步地，所述發電機與儲能裝置固定連接。
進一步地，所述儲能裝置與太陽能發電固定連接。
本實用新型雙發電裝置，供電更加穩定，保證設備的正常工作，提高污水利用率，達到環保節能的目的，實用性強，具有推廣性。
