申請日2015.09.14

　　公開(公告)日2015.12.23

　　IPC分類號B01D61/12; C02F1/44

　　摘要

　　本發明的目的在于提供一種廢水比例器，主要解決現有的廢水比例器廢水比選擇少的技術問題。包括并聯的第一廢水比支路和第二廢水比支路，還包括第一控制開關和第二控制開關用于分別控制第一廢水比支路和第二廢水比支路的連接狀態。本發明的廢水比例器通過設置多條并聯的并且獨立控制通斷的廢水比支路，可實現更多的廢水比選擇。

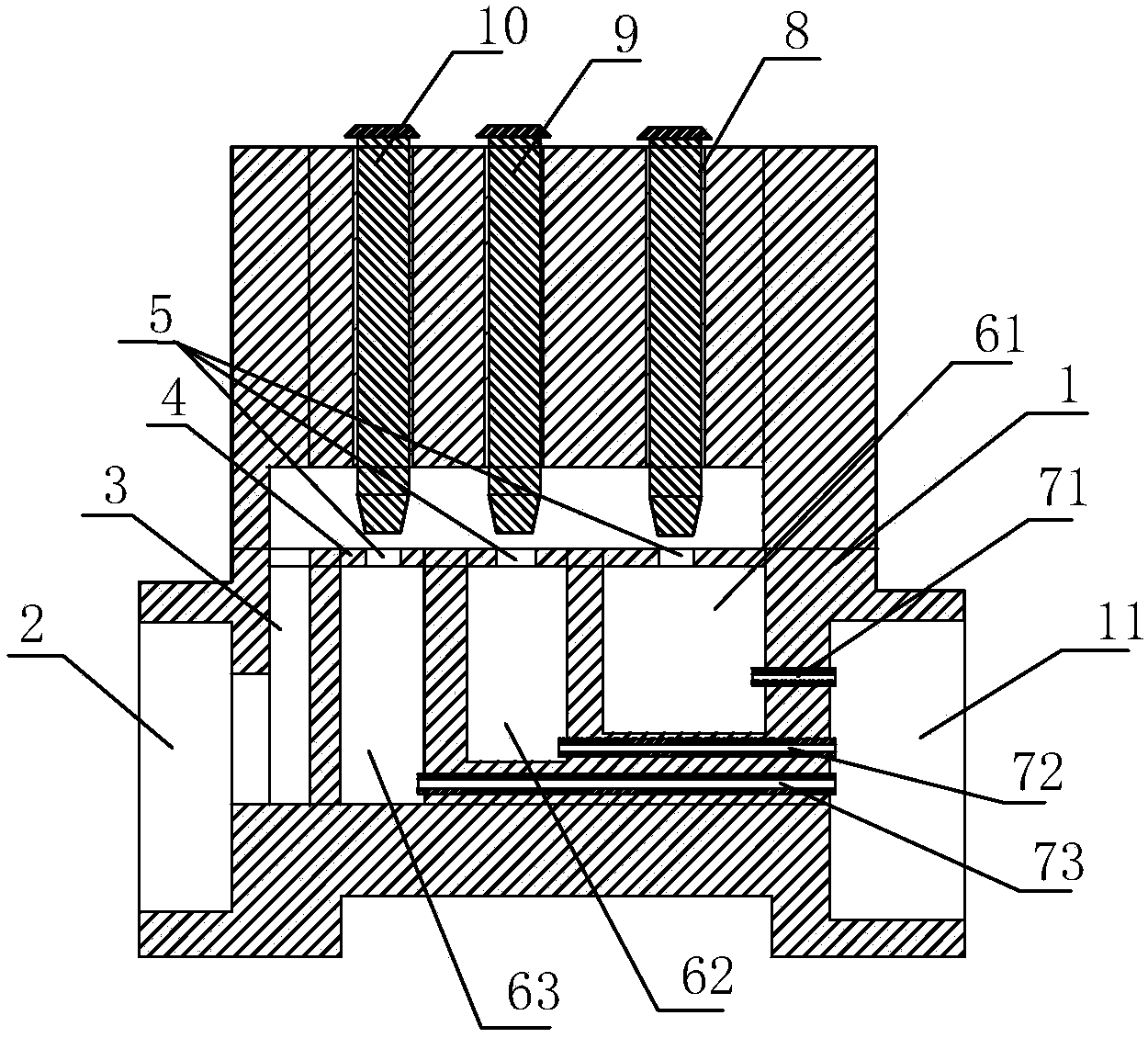

　　摘要附圖



　　權利要求書

　　1.一種廢水比例器，包括并聯的第一廢水比支路和第二廢水比支路，其特征在 于：還包括第一控制開關和第二控制開關用于分別控制第一廢水比支路和第二廢水 比支路的連接狀態。

　　2.如權利要求1所述的廢水比例器，其特征在于：所述廢水比例器包括進水腔 (3)、第一出水腔(63)、第二出水腔(62)、第一毛細管(73)、第二毛細管(72) 和出水通道(11);

　　其中第一出水腔(63)一端連接進水腔(3)，另一端通過第一毛細管(73)連 接出水通道(11);

　　第二出水腔(62)一端連接進水腔(3)，另一端通過第二毛細管(72)連接出 水通道(11);

　　所述進水腔(3)、第一出水腔(63)、第一毛細管(73)和出水通道(11)構成 第一廢水比支路;

　　所述進水腔(3)、第二出水腔(62)、第二毛細管(72)和出水通道(11)構成 第二廢水比支路。

　　3.如權利要求2所述的廢水比例器，其特征在于：所述第一控制開關(10)用 于控制進水腔(3)和第一出水腔(63)之間的連接狀態;所述第二控制開關(9) 用于控制進水腔(3)和第二出水腔(62)之間的連接狀態。

　　4.如權利要求1所述的廢水比例器，其特征在于：還包括第三支路以及第三控 制開關(8)，第三支路與所述第一廢水比支路和第二廢水比支路并聯連接，第三控 制開關(8)用于控制第三支路的連接狀態;所述第三支路是第三廢水比支路或者沖 洗支路。

　　5.如權利要求2或3所述的廢水比例器，其特征在于：還包括第三支路以及第 三控制開關(8)，第三支路與所述第一廢水比支路和第二廢水比支路并聯連接，第 三控制開關(8)用于控制第三支路的連接狀態;所述第三支路是第三廢水比支路或 者沖洗支路。

　　6.如權利要求5所述的廢水比例器，其特征在于：所述第三支路是第三廢水比 支路;所述廢水比例器還包括第三出水腔(61)、第三毛細管(71);第三出水腔 (61)一端連接進水腔(3)，另一端通過第三毛細管(71)連接出水通道(11); 所述進水腔(3)、第三出水腔(61)、第三毛細管(71)和出水通道(11)構成第 三廢水比支路。

　　7.如權利要求5所述的廢水比例器，其特征在于：所述第三支路是沖洗支路; 所述廢水比例器還包括第三出水腔(61);第三出水腔(61)一端連接進水腔(3)， 另一端連接出水通道(11);所述進水腔(3)、第三出水腔(61)、和出水通道(3) 構成沖洗支路。

　　8.如權利要求7所述的廢水比例器，其特征在于：所述第三控制開關(8)用 于控制進水腔(3)和第三出水腔(11)之間的連接狀態。

　　9.如權利要求1或4或8所述的廢水比例器，其特征在于：所述控制開關是手 動控制閥或者電磁閥。

　　10.如權利要求2或6所述的廢水比例器，其特征在于：所述毛細管的直徑相 同或者不同。

　　說明書

　　一種廢水比例器

　　技術領域

　　本發明涉及凈水設備領域，具體涉及一種廢水比例器。

　　背景技術

　　廢水比例器簡稱廢水比，是反滲透凈水機和納濾凈水機中的重要器件。其作用 是通過對濃水端進行節流使反滲透膜或納濾膜前具有足夠高的壓力，以保證水流能 夠透過膜片，從而達到制水的目的。

　　目前業內的廢水比電磁閥大多只能設置單一的廢水比，即廢水比的流量是固定 的，無法根據不同地區的水質進行多種選擇。在水質差的地方，沖洗不足，對反滲 透膜的損壞極大;在水質好的地方，造成沖洗水的嚴重浪費。

　　專利號為CN202181228U的專利提供了一種可調節的廢水比電磁閥，通過改變 孔徑來調節出水流量，其原理是通過TDS探頭測量濃水TDS值并發出反饋信號，再 經電控板處理傳到電機，調節孔盤出水孔徑大小。該專利結構較為復雜，廢水比的 選擇方式較少，成本較高。

　　專利號為CN203176370U的專利提供了一種廢水比電磁閥，通過控制電磁閥來 實現兩種廢水比的選擇，相對一般的廢水比電磁閥有一定的改進。其不足之處是廢 水比的選擇方式太少，只有兩種廢水比可選擇，沒有沖洗功能，使用電磁閥實現廢 水比的開閉，不夠簡單。

　　發明內容

　　有鑒于此，本發明提供一種能提供廢水比可調節，具有多種廢水比的廢水比例 器。

　　為達此目的，本發明采用以下技術方案：

　　一種廢水比例器，包括并聯的第一廢水比支路和第二廢水比支路，還包括第一 控制開關和第二控制開關用于分別控制第一廢水比支路和第二廢水比支路的連接狀 態。

　　優選的，在前述的廢水比例器中，所述廢水比例器包括進水腔、第一出水腔、 第二出水腔、第一毛細管、第二毛細管和出水通道;其中第一出水腔一端連接進水 腔，另一端通過第一毛細管連接出水通道;第二出水腔一端連接進水腔，另一端通 過第二毛細管連接出水通道;所述進水腔、第一出水腔、第一毛細管和出水通道構 成第一廢水比支路;所述進水腔、第二出水腔、第二毛細管和出水通道構成第二廢 水比支路。

　　優選的，在前述的廢水比例器中，所述第一控制開關用于控制進水腔和第一出 水腔之間的連接狀態;所述第二控制開關用于控制進水腔和第二出水腔之間的連接 狀態。

　　優選的，在前述的廢水比例器中，還包括第三支路以及第三控制開關，第三支 路與所述第一廢水比支路和第二廢水比支路并聯連接，第三控制開關用于控制第三 支路的連接狀態;所述第三支路是第三廢水比支路或者沖洗支路。

　　優選的，在前述的廢水比例器中，還包括第三支路以及第三控制開關，第三支 路與所述第一廢水比支路和第二廢水比支路并聯連接，第三控制開關用于控制第三 支路的連接狀態;所述第三支路是第三廢水比支路或者沖洗支路。

　　優選的，在前述的廢水比例器中，所述第三支路是第三廢水比支路;所述廢水 比例器還包括第三出水腔、第三毛細管;第三出水腔一端連接進水腔，另一端通過 第三毛細管連接出水通道;所述進水腔、第三出水腔、第三毛細管和出水通道構成 第三廢水比支路。

　　優選的，在前述的廢水比例器中，所述第三支路是沖洗支路;所述廢水比例器 還包括第三出水腔;第三出水腔一端連接進水腔，另一端連接出水通道;所述進水 腔、第三出水腔、和出水通道構成沖洗支路。

　　優選的，在前述的廢水比例器中，所述第三控制開關用于控制進水腔和第三出 水腔之間的連接狀態。

　　優選的，在前述的廢水比例器中，所述控制開關是手動控制閥或者電磁閥。

　　優選的，在前述的廢水比例器中，所述毛細管的直徑相同或者不同。

　　本發明的有益效果是：

　　1、通過設置至少兩條并聯的廢水比支路以及分別控制每條廢水比支路的通斷 的控制開關，可實現至少三種廢水比供選擇，增加了廢水比的選擇范圍。

　　2、通過設置三條并聯的廢水比支路，可實現多達7種廢水比的選擇范圍。

　　3、通過增加沖洗支路，在廢水比可選擇的同時還能實現沖洗功能，延長了凈 水機的使用壽命，同時不需要增設額外的沖洗閥，降低了成本。
