申請日2017.01.09

　　公開(公告)日2017.07.28

　　摘要

　　本實用新型屬于水處理技術領域，尤其涉及一種污水處理裝置。它解決了現有技術設計不合理等技術問題。本污水處理裝置包括污水反應池，在污水反應池底部設有污水進水管和用于將凈化后的水排出的排水管，在污水反應池的軸向中心設有豎直設置的導流筒，在導流筒內設有攪拌機構，在污水反應池的頂部設有加藥機構，該加藥機構包括連接在污水反應池頂部的加藥管，在加藥管的中部內壁設有無軸螺旋葉片，在加藥管的出藥端設有預儲存容器，在預儲存容器上設有出藥孔，在出藥孔處設有藥量傳感器，在預儲存容器內設有預攪拌軸且預攪拌軸與驅動電機連接，在預攪拌軸上設有若干上下錯位設置的U形攪拌桿。

　　權利要求書

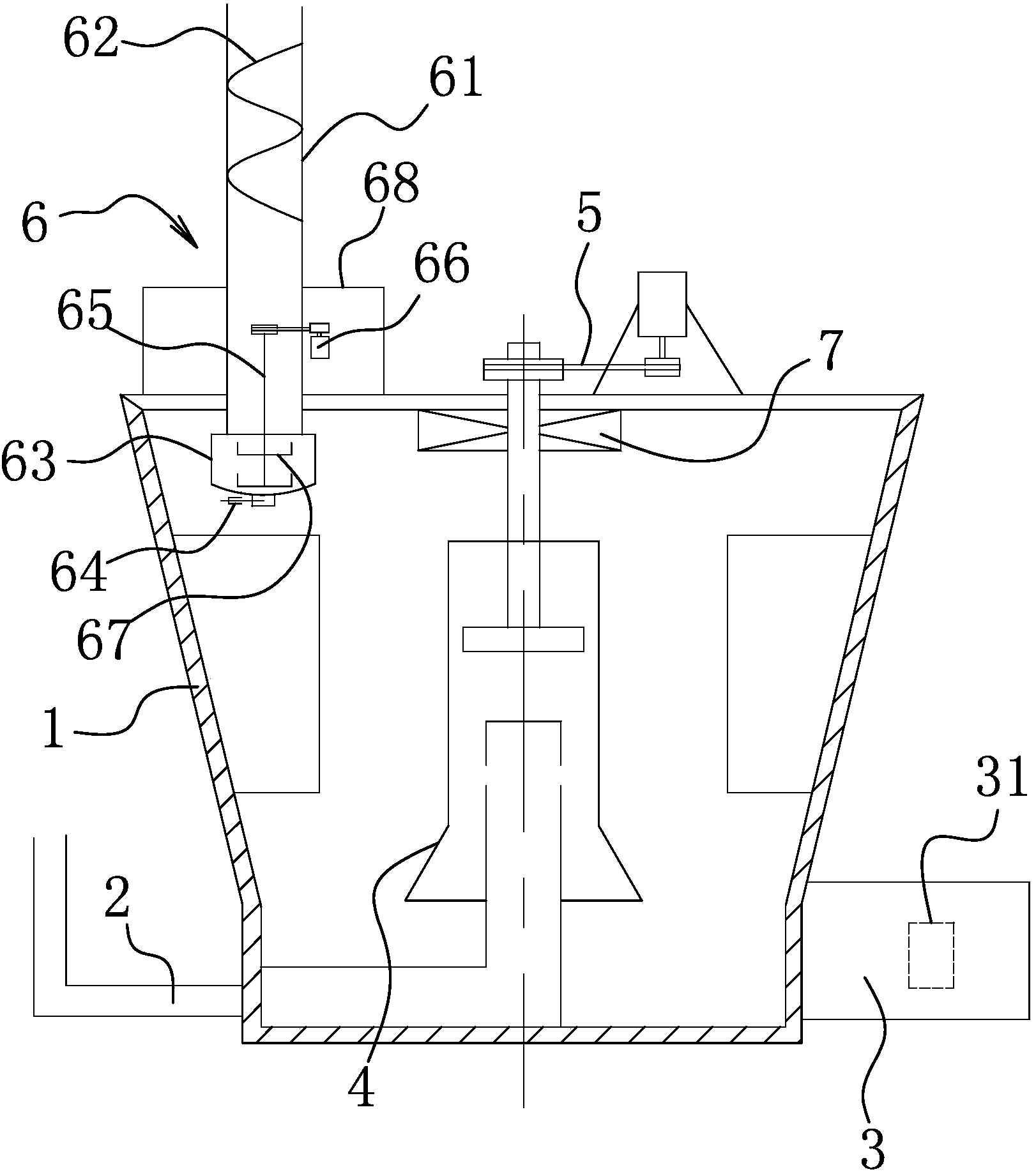

　　1.一種污水處理裝置，包括污水反應池(1)，在污水反應池(1)底部設有污水進水管(2)和用于將凈化后的水排出的排水管(3)，在污水反應池(1)的軸向中心設有豎直設置的導流筒(4)，在導流筒(4)內設有攪拌機構(5)，在污水反應池(1)的頂部設有加藥機構(6)，其特征在于，所述的加藥機構(6)包括連接在污水反應池(1)頂部的加藥管(61)，在加藥管(61)的中部內壁設有無軸螺旋葉片(62)，在加藥管(61)的出藥端設有預儲存容器(63)，在預儲存容器(63)上設有出藥孔，在出藥孔處設有藥量傳感器(64)，在預儲存容器(63)內設有預攪拌軸(65)且預攪拌軸(65)與驅動電機(66)連接，在預攪拌軸(65)上設有若干上下錯位設置的U形攪拌桿(67)。

　　2.根據權利要求1所述的污水處理裝置，其特征在于，所述的污水反應池(1)頂部設有可移動支架(68)，所述的加藥管(61)固定在可移動支架(68)上。

　　3.根據權利要求1所述的污水處理裝置，其特征在于，所述的污水反應池(1)頂部設有抽風裝置(7)。

　　4.根據權利要求1所述的污水處理裝置，其特征在于，所述的加藥管(61)由不銹鋼材料制成。

　　5.根據權利要求1所述的污水處理裝置，其特征在于，所述的預攪拌軸(65)和U形攪拌桿(67)通過焊接而成。

　　6.根據權利要求1所述的污水處理裝置，其特征在于，所述的導流筒(4)呈上小下大的錐形結構。

　　7.根據權利要求1所述的污水處理裝置，其特征在于，所述的排水管(3)內設有自由轉動的葉輪(31)。

　　說明書

　　污水處理裝置

　　技術領域

　　本實用新型屬于水處理技術領域，尤其涉及一種污水處理裝置。

　　背景技術

　　在水資源日益貧乏，水污染日益嚴重，大力提倡污水處理回用的條件下，經濟高效的水處理混凝反應、凈化技術將會得到廣泛的應用。傳統的水處理澄清一一沉淀水處理設施分別由混合池、反應池、沉淀池和污泥濃縮池等組成。

　　反應池對污水進行處理后通過排水管排出。

　　為了能夠提高污水的處理效率，一般會設置加藥裝置從而能夠提高污水處理的效率。

　　現有的加藥裝置其結構為加藥管和若干傳感器的結構。

　　當在加藥時，加藥裝置內的藥其為自由掉落并進入至反應池內，這種加藥的結構其至少存在以下技術問題：加藥效率較低，其次，被加入的藥直接進入至反應池中，在加藥裝置中不存在預先的攪拌，無形中影響后續的水處理效率。

　　實用新型內容

　　本實用新型的目的是針對上述問題，提供一種設計更合理，能夠提高加藥效率和提高水處理效率的污水處理裝置。

　　為達到上述目的，本實用新型采用了下列技術方案：本污水處理裝置包括污水反應池，在污水反應池底部設有污水進水管和用于將凈化后的水排出的排水管，在污水反應池的軸向中心設有豎直設置的導流筒，在導流筒內設有攪拌機構，在污水反應池的頂部設有加藥機構，該加藥機構包括連接在污水反應池頂部的加藥管，在加藥管的中部內壁設有無軸螺旋葉片，在加藥管的出藥端設有預儲存容器，在預儲存容器上設有出藥孔，在出藥孔處設有藥量傳感器，在預儲存容器內設有預攪拌軸且預攪拌軸與驅動電機連接，在預攪拌軸上設有若干上下錯位設置的U形攪拌桿。

　　由于設置了無軸螺旋葉片能夠提高加藥效率，由于設置了預儲存容器結合預攪拌軸和U形攪拌桿的結構，能夠縮短藥在反應池內的反應時間，無形中提高了水處理效率。

　　在上述的污水處理裝置中，所述的污水反應池頂部設有可移動支架，所述的加藥管固定在可移動支架上。

　　在上述的污水處理裝置中，所述的污水反應池頂部設有抽風裝置。

　　在上述的污水處理裝置中，所述的加藥管由不銹鋼材料制成。

　　在上述的污水處理裝置中，所述的預攪拌軸和U形攪拌桿通過焊接而成。

　　在上述的污水處理裝置中，所述的導流筒呈上小下大的錐形結構。

　　在上述的污水處理裝置中，所述的排水管內設有自由轉動的葉輪。

　　與現有的技術相比，本污水處理裝置的優點在于：1、由于設置了無軸螺旋葉片能夠提高加藥效率，由于設置了預儲存容器結合預攪拌軸和U形攪拌桿的結構，能夠縮短藥在反應池內的反應時間，無形中提高了水處理效率。2、結構簡單且易于制造。
