申請日2015.11.20

　　公開(公告)日2016.04.13

　　IPC分類號B01D33/04; B01D33/056; B01D33/48

　　摘要

　　本實用新型涉及一種污泥處理裝置，具體的說是一種污泥下壓濾濾帶機構，屬于環保設備技術領域。其包括殼體，殼體內左右兩端分別設有驅動滾筒和從動滾筒，驅動滾筒和從動滾筒之間套裝下濾帶，殼體上位于驅動滾筒一端設有污泥出料口;下濾帶下端設有糾偏機構，糾偏機構壓緊下濾帶，下濾帶上端設有張緊機構，張緊機構壓緊下濾帶。下濾帶下半段依次繞過第一壓輪、第二壓輪和第三壓輪，下濾帶下半段設有沖洗噴頭。本實用新型結構簡單、緊湊、合理，工作穩定可靠;能夠充分壓榨擠出污泥中的水分，提高污泥的脫水效率和脫水質量，降低了運行成本。

　　權利要求書

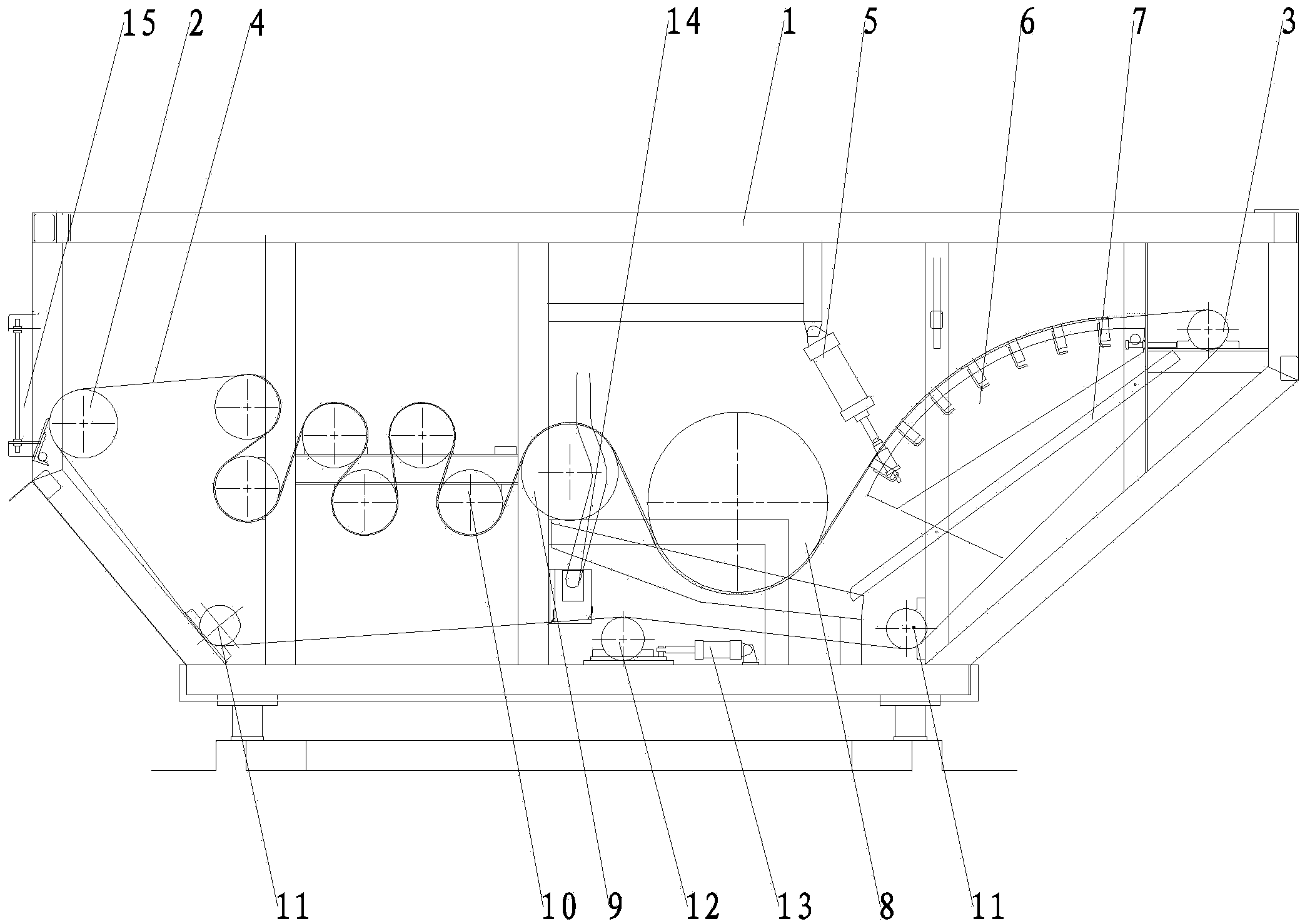

　　1.一種污泥下壓濾濾帶機構，包括殼體(1)，其特征是：殼體(1)內左右兩端分別設有驅動滾筒(2)和從動滾筒(3)，驅動滾筒(2)和從動滾筒(3)之間套裝下濾帶(4)，殼體(1)上位于驅動滾筒(2)一端設有污泥出料口(15);下濾帶(4)下端設有糾偏機構，糾偏機構壓緊下濾帶(4)，下濾帶(4)上端設有張緊機構，張緊機構壓緊下濾帶(4);下濾帶(4)下半段依次繞過第一壓輪(8)、第二壓輪(9)和第三壓輪(10)，下濾帶(4)下半段設有沖洗噴頭(14)。

　　2.如權利要求1所述的污泥下壓濾濾帶機構，其特征是：所述糾偏機構包括糾偏輪(12)和糾偏氣缸(13)，糾偏氣缸(13)的氣缸桿前端連接糾偏輪(12),糾偏輪(12)壓緊下濾帶(4)。

　　3.如權利要求1所述的污泥下壓濾濾帶機構，其特征是：所述張緊機構包括張緊氣缸(5)和張緊支架(6)，張緊氣缸(5)的氣缸桿前端連接張緊支架(6)，張緊支架(6)壓緊下濾帶(4)。

　　4.如權利要求1所述的污泥下壓濾濾帶機構，其特征是：所述下濾帶(4)的后半段處設有集液盤(7)。

　　5.如權利要求1所述的污泥下壓濾濾帶機構，其特征是：所述第一壓輪(8)的直徑大于第二壓輪(9)的直徑，第二壓輪(9)的直徑大于第三壓輪(10)的直徑。

　　說明書

　　污泥下壓濾濾帶機構

　　技術領域

　　本實用新型涉及一種污泥處理裝置，具體的說是一種污泥下壓濾濾帶機構，屬于環保設備技術領域。

　　背景技術

　　隨著社會經濟的發展與城市化進程的加快，城鎮污水處理廠及伴隨產生的污泥數量快速增加。根據有關材料，2010年我國污水處理廠產生的污泥達到3億噸。由于污泥在脫水必須進行生化、絮凝處理，且脫水后污泥含有大量的細胞水和附著水，目前，幾乎所有的污水處理廠現有的設備與技術只能將污泥的含水率降低到80%左右，如要達到焚燒的要求污泥的含水率低于50%要花費很高的成本，因此我國幾乎所有污水處理廠往往只能將污泥以填埋和堆放為主，從而引發了嚴重的環境污染問題。

　　現有技術中，污泥處理裝置通常包括獨立設置的污泥濃縮裝置和脫水機，進行污泥處理時，先利用污泥濃縮裝置對較稀的污泥進行濃縮，濃縮后水含量降低的污泥再進入脫水機脫水。這種污泥處理方式，一是設備投資大，設備占用空間大，能耗高，運行成本高;二是，已有的污泥濃縮裝置容易發生堵塞，從而工作效率低，運行成本高，且對于污泥的濃縮效果有限。近年來，也有人報道濃縮脫水一體機，但已有的濃縮脫水一體機的處理效果與傳統濃縮、脫水分體的裝置相比處理效果明顯降低。

　　發明內容

　　本實用新型的目的在于克服上述不足之處，從而提供一種污泥下壓濾濾帶機構，能夠充分壓榨擠出污泥中的水分，提高污泥的脫水效率和脫水質量，降低了運行成本。

　　按照本實用新型提供的技術方案，污泥下壓濾濾帶機構包括殼體，其特征是：殼體內左右兩端分別設有驅動滾筒和從動滾筒，驅動滾筒和從動滾筒之間套裝下濾帶，殼體上位于驅動滾筒一端設有污泥出料口;下濾帶下端設有糾偏機構，糾偏機構壓緊下濾帶，下濾帶上端設有張緊機構，張緊機構壓緊下濾帶;下濾帶下半段依次繞過第一壓輪、第二壓輪和第三壓輪，下濾帶下半段設有沖洗噴頭。

　　進一步的，糾偏機構包括糾偏輪和糾偏氣缸，糾偏氣缸的氣缸桿前端連接糾偏輪，糾偏輪壓緊下濾帶。

　　進一步的，張緊機構包括張緊氣缸和張緊支架，張緊氣缸的氣缸桿前端連接張緊支架，張緊支架壓緊下濾帶。

　　進一步的，下濾帶的后半段處設有集液盤。

　　進一步的，第一壓輪的直徑大于第二壓輪的直徑，第二壓輪的直徑大于第三壓輪的直徑。

　　進一步的，下濾帶下半段繞過兩個導向輪，兩個導向輪分別位于殼體內左右兩端。

　　本實用新型與已有技術相比具有以下優點：

　　本實用新型結構簡單、緊湊、合理，工作穩定可靠;能夠充分壓榨擠出污泥中的水分，提高污泥的脫水效率和脫水質量，降低了運行成本。
