申請日2015.11.04

　　公開(公告)日2016.05.25

　　IPC分類號G05B19/04

　　摘要

　　本實用新型提供一種智能化漏水處理系統，包括用于檢測是否漏水的漏水感應器，所述漏水感應器通過ZigBee終端模塊與智能網關進行通信;用于觀測漏水情況的攝像頭，所述攝像頭與智能網關進行通信;用于控制水閥門打開和關閉的控制器，所述控制器通過ZigBee終端模與智能網關進行通信;智能網關與云服務器主機和智能終端進行通信，所述智能終端與云存儲服務器進行通信。本實用新型的系統通過設置在不同的漏水區域的漏水感應器對漏水情況進行檢測，可以及時的進行報警處理，并且通過攝像頭可以實時的查看當前的漏水情況，同時還可以通過預設的閾值，進行自動實時的水閥門關閉處理。

　　權利要求書

　　1.一種智能化漏水處理系統，其特征在于：包括

　　用于檢測是否漏水的漏水感應器，所述漏水感應器通過ZigBee終端模塊與智能網關通信;

　　用于觀測漏水情況的攝像頭，所述攝像頭與智能網關通信;

　　用于控制水閥門打開和關閉的控制器，所述控制器通過ZigBee終端模與智能網關進行通信;

　　所述智能網關與云服務器主機和智能終端進行通信，所述智能終端與云存儲服務器進通信。

　　2.根據權利要求1所述的智能化漏水處理系統，其特征在于：所述智能終端包括手機或電腦。

　　3.根據權利要求1所述的智能化漏水處理系統，其特征在于：所述ZigBee終端模塊包括ZigBee芯片，ZigBee芯片上連接有用于供電的電源模塊、用于臨時存儲ZigBee芯片接收與發送信息的數據存儲器，ZigBee芯片上還連接有功率信號放大器，功率信號放大器與天線連接。

　　4.根據權利要求1所述的智能化漏水處理系統，其特征在于：所述漏水感應器包括絕緣外殼，絕緣外殼內設置有控制芯片，控制芯片上連接至少三個長短不同的用于感應是否有漏水并延伸至絕緣外殼外的電極引腳，控制芯片上還連接有無線傳輸模塊。

　　5.根據權利要求1所述的智能化漏水處理系統，其特征在于：所述控制芯片上還連接有流量計。

　　說明書

　　一種智能化漏水處理系統

　　技術領域

　　本實用新型涉及漏水處理安全領域，更為具體地，涉及一種智能化漏水處理系統。

　　背景技術

　　漏水是很多家庭或企業都會經常面臨的問題，漏水經常會給家庭及企業帶來損失，當漏水發生時，及時處理將會大大降低損失。然而，隨著用水的增加，企業已不能像普通家庭用水一樣隨意關閉水的總閥門，對于一些需要持續用水的企業來說，關閉總閥門就意味著停止生產，因此，如何在漏水發生時，及時關閉局部范圍的水閥門，最大程度的減少漏水帶來的生產影響，是非常有意義的問題。隨著目前的物聯網技術飛速發展，物聯網給解決此類問題帶來了新的機遇，因此，有必要提出一種智能化漏水處理系統來保證企業用水的安全性，在漏水發生時，最大程度的降低因漏水給企業帶來的損失和影響。

　　實用新型內容

　　本實用新型的目的在于提供一種智能化漏水處理系統，利用物聯網技術對漏水進行實時監控和應急處理，以解決現有技術中存在的問題。

　　本實用新型采用以下技術方案：

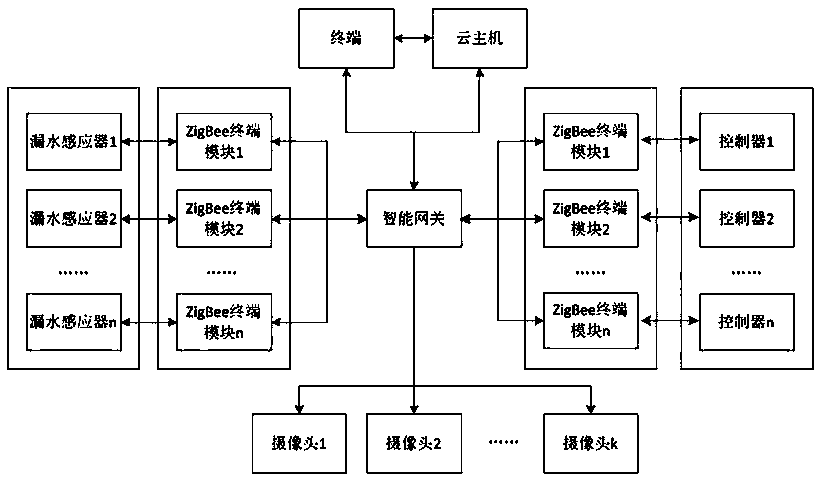

　　一種智能化漏水處理系統，包括

　　用于檢測是否漏水的漏水感應器，所述漏水感應器通過ZigBee終端模塊與智能網關進行通信;

　　用于觀測漏水情況的攝像頭，所述攝像頭與智能網關進行通信;

　　用于控制水閥門打開和關閉的控制器，所述控制器通過ZigBee終端模與智能網關進行通信;

　　所述智能網關與云服務器主機和智能終端進行通信，所述智能終端與云存儲服務器進行通信。

　　所述智能終端包括手機、平板電腦、筆記本電腦或者工控機。

　　所述ZigBee終端模塊包括ZigBee芯片，ZigBee芯片上連接有用于供電的電源模塊和用于臨時存儲ZigBee芯片接收與發送信息的數據存儲器，ZigBee芯片上還連接有功率信號放大器，功率信號放大器與天線連接。

　　所述漏水感應器包括絕緣外殼，絕緣外殼內設置有控制芯片，控制芯片上連接至少三個長短不同的用于感應是否有漏水并延伸至絕緣外殼外的電極引腳，控制芯片上還連接有無線傳輸模塊。

　　所述控制芯片上還連接有流量計。

　　本實用新型的優點為：本實用新型的系統通過設置在不同的漏水區域的漏水感應器對漏水情況進行檢測，可以及時的進行報警處理，并且通過攝像頭可以實時的查看當前的漏水情況，判斷是否需要進行應急處理，同時還可以通過預設的閾值，進行自動實時的水閥門關閉處理。
