申請日2015.11.04

　　公開(公告)日2016.04.20

　　IPC分類號C02F3/34

　　摘要

　　本實用新型公開了一種扦插式微生物廢水處理系統，該系統由依次連接的貯水池單元、若干個扦插式微生物處理單元和出水單元組成;貯水池單元由進水泵和貯水池組成，貯水池進水處設有擋板，使貯水池出水溢流到扦插式微生物處理單元;每個扦插式微生物處理單元由風機、曝氣室、扦插模塊組成，所述的扦插式微生物處理單元墻壁上設有槽口垂直U形導槽，所述的U形導槽上固定有扦插模塊，每?jī)蒛形導槽中部為曝氣室，所述曝氣室的底部布有爆氣軟管;所述的扦插模塊的四周為不銹鋼框架，前后面均由內襯增強型中空纖維膜和不銹鋼板組成，前面內襯增強型中空纖維膜位于下部，后面內襯增強型中空纖維膜位于上部。本實用新型效率高、占地面積小，且易于維護。

　　權利要求書

　　1.一種扦插式微生物廢水處理系統，其特征在于，由依次連接的貯水池單元、若干個扦插式微生物處理單元和出水單元組成;

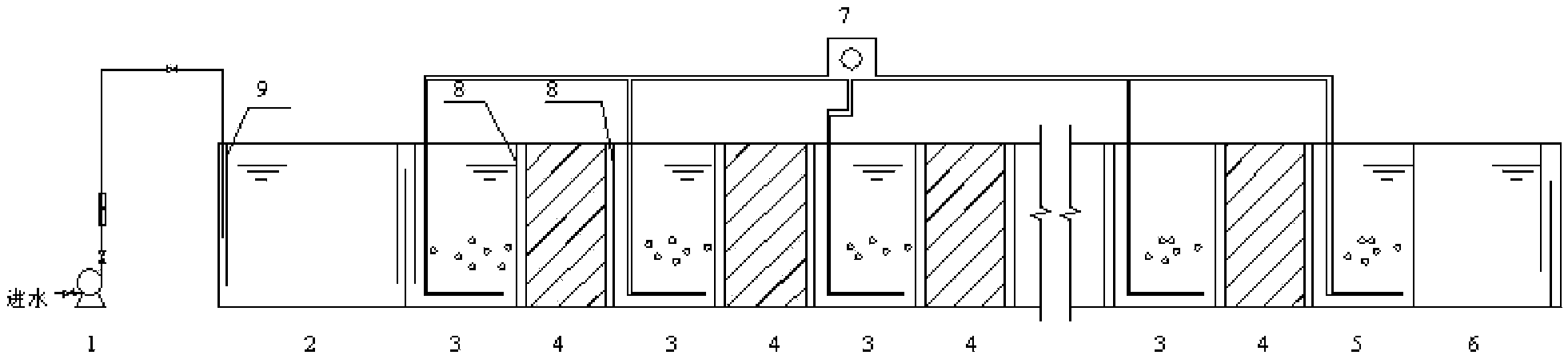

　　所述的貯水池單元由進水泵(1)和貯水池(2)組成，貯水池(2)進水處設有擋板(9)，使貯水池(2)出水溢流到扦插式微生物處理單元;

　　每個扦插式微生物處理單元由風機(7)、曝氣室(3)、扦插模塊(4)組成，所述的扦插式微生物處理單元墻壁上設有槽口、垂直U形導槽(8)，所述的U形導槽(8)上固定有扦插模塊(4)，每?jī)蒛形導槽(8)中部為曝氣室(3)，所述曝氣室(3)的底部布有爆氣軟管;所述的扦插模塊(4)的四周為不銹鋼框架(12)，前后面均由內襯增強型中空纖維膜(10)和不銹鋼板(11)組成，內襯增強型中空纖維膜與不銹鋼高度比例為1:5-1:3，前面內襯增強型中空纖維膜位于下部，后面內襯增強型中空纖維膜位于上部;

　　所述的出水單元包括曝氣均質池(5)和出水池(6)。

　　2.根據權利要求1所述的扦插式微生物廢水處理系統，其特征在于，所述的扦插模塊(4)為長方體形，厚度為8-15cm，寬度比池子寬小1-3cm，高度比廢水池高度小20-30cm。

　　3.根據權利要求1所述的扦插式微生物廢水處理系統，其特征在于，所述的扦插式微生物處理單元的數量小于等于20個。

　　4.根據權利要求1所述的扦插式微生物廢水處理系統，其特征在于，所述的出水池(6)采用鋸齒堰。

　　說明書

　　一種扦插式微生物廢水處理系統

　　技術領域

　　本實用新型涉及廢水處理領域，具體涉及了一種新型的扦插式微生物廢水處理系統。

　　背景技術

　　污泥流失成為生物處理運行階段中經常發生的現象。污泥流失嚴重時反應器內微生物的濃度會大大降低，從而導致反應器性能迅速降低。從而在生物處理階段后期要加沉淀池，活性污泥沉淀后回流，從而提高生物處理單元活性污泥的濃度。而且當生物階段受到來水沖擊后，加入大量活性污泥改變生物處理狀況，但是污泥大量流失，加入的活性污泥效果就會有減弱，恢復時間較長。

　　實用新型內容

　　本實用新型的目的是針對現有微生物處理廢水階段污泥流失等不足，提供的一種新型的微生物處理廢水工藝，能實現污泥零排放的目標。

　　本實用新型在技術上是按下述方式實現的：

　　一種扦插式微生物廢水處理系統，由依次連接的貯水池單元、若干個扦插式微生物處理單元和出水單元組成;

　　所述的貯水池單元由進水泵和貯水池組成，貯水池進水處設有擋板，使貯水池出水溢流到扦插式微生物處理單元;

　　每個扦插式微生物處理單元由風機、曝氣室、扦插模塊組成，所述的扦插式微生物處理單元墻壁上設有槽口寬為9-16cm、邊長5-8cm的垂直U形導槽，所述的U形導槽上固定有扦插模塊，每?jī)蒛形導槽中部為寬為8-10cm的曝氣室，所述的扦插模塊的四周為不銹鋼框架，前后面均由內襯增強型中空纖維膜和不銹鋼板組成，高度比例為1:5-1:3，前面內襯增強型中空纖維膜位于下部，后面內襯增強型中空纖維膜位于上部;所述的出水單元包括曝氣均質池和出水池。

　　根據本實用新型所述的扦插式微生物廢水處理系統，其中所述的扦插模塊為長方體，厚度為8-15cm，寬度比池子寬小1-3cm，高度比廢水池高度小20-30cm。

　　根據本實用新型所述的扦插式微生物廢水處理系統，其中所述的扦插式微生物處理單元的數量小于等于20個。

　　根據本實用新型所述的扦插式微生物廢水處理系統，其中所述的出水池采用鋸齒堰。

　　當使用本微生物處理廢水系統后，由于高效活性微生物在模塊中發生作用，可以實現污泥零排放目標。扦插式生物反應模塊的意義在于，能減少污泥流失，提高現場生物處理效率，縮短生物反應停留時間，省去沉淀池等處理工藝，減小生物反應池占地面積;提高生物階段出水水質，為污水提標工程提供技術和設備支持;現場生物處理階段系統維修簡單化、快捷化。
