申請日2015.11.04

　　公開(公告)日2016.05.11

　　IPC分類號C02F9/10; C02F103/36

　　摘要

　　本實用新型涉及一種3,6-二氯-2-甲氧基苯甲醛氧化制麥草畏的廢水處理裝置，包括沉降池、微濾膜預處理器、反滲透膜處理裝置、精餾塔、冷卻器、傾析器和收集池，其中冷卻器通過管路連接到精餾塔塔頂，冷卻器通過管路與傾析器連接，傾析器的水相經管線輸送到微濾膜預處理器，傾析器的有機相得到有機物進行回收利用，反滲透膜處理裝置的滲余側通過管路連接到所述精餾塔，精餾塔的塔釜與沉降池連接，反滲透膜處理裝置的滲透側通過管路連接到收集池，收集池通過管路連接到冷卻器。本實用新型的廢水處理工藝簡單、裝置運行周期長、運行費用低，凈化水質好、具有非常好的經濟效益和社會效益。

　　權利要求書

　　1.一種3,6-二氯-2-甲氧基苯甲醛氧化制麥草畏的廢水處理裝置，其特征在于包括沉降池(1)、微濾膜預處理器(2)、反滲透膜處理裝置(3)、收集池(4)、精餾塔(5)、冷卻器(6)和傾析器(7)，其中冷卻器(6)通過管路連接到精餾塔(5)塔頂，反滲透膜處理裝置(3)的滲余側通過管路連接到所述精餾塔(5)，精餾塔(5)的塔釜與沉降池(1)連接，反滲透膜處理裝置(3)的滲透側通過管路連接到收集池(4)，收集池(4)通過管路連接到冷卻器(6)，冷卻器(6)通過管路與傾析器(7)連接，傾析器(7)的水相經管線輸送到微濾膜預處理器(2)，傾析器(7)的有機相得到有機物進行回收利用，收集池(4)中得到的水可作為生產循環用水。

　　2.如權利要求1所述的一種3,6-二氯-2-甲氧基苯甲醛氧化制麥草畏的廢水處理裝置，其特征在于精餾塔(5)的塔板數為20-30塊，冷卻器(6)為管式換熱器。

　　說明書

　　一種3,6-二氯-2-甲氧基苯甲醛氧化制麥草畏的廢水處理裝置

　　技術領域

　　本實用新型涉及一種3,6-二氯-2-甲氧基苯甲醛氧化制麥草畏的廢水處理裝置，屬于麥草畏的生產裝置。

　　背景技術

　　3,6-二氯-2-甲氧基苯甲醛氧化制麥草畏過程中，以3,6-二氯-2-甲氧基苯甲醛、氧化劑(次氯酸鈉、次溴酸鈉、雙氧水)為主要原料，在催化劑作用下，反應生成麥草畏及其它副產品，之后經酸化、過濾、精制等工藝過程，得到麥草畏產品，以上過程均會產生大量廢水。這些產生的廢水有的直接外排至污水處理場，有的則將將廢水先汽提預處理后再外排。對于前者因其醛類含量很高，對污水處理場污染很大，不符合環保要求。

　　實用新型內容

　　針對上述不足，本實用新型的目的在于提供一種處理方法簡單、凈化水質好，具有非常好的經濟效益和社會效益的工業3,6-二氯-2-甲氧基苯甲醛氧化制麥草畏的廢水處理裝置。

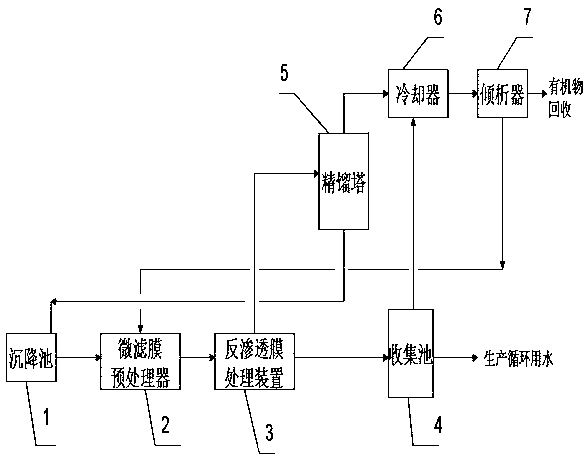

　　本實用新型所采用的技術方案是：一種3,6-二氯-2-甲氧基苯甲醛氧化制麥草畏的廢水處理裝置，包括沉降池(1)、微濾膜預處理器(2)、反滲透膜處理裝置(3)、收集池(4)、精餾塔(5)、冷卻器(6)和傾析器(7)，其中冷卻器(6)通過管路連接到精餾塔(5)塔頂，反滲透膜處理裝置(3)的滲余側通過管路連接到所述精餾塔(5)，精餾塔(5)的塔釜與沉降池(1)連接，反滲透膜處理裝置(3)的滲透側通過管路連接到收集池(4)，收集池(4)通過管路連接到冷卻器(6)，冷卻器(6)通過管路與傾析器(7)連接，傾析器(7)的水相經管線輸送到微濾膜預處理器(3)，傾析器(7)的有機相得到有機物進行回收利用，收集池(6)中得到的水可作為生產循環用水。

　　在本實用新型中，微濾膜的孔徑為0.2～15μm，反滲透膜的孔徑為0.8～15nm。精餾塔的塔板數為20-30塊，冷卻器為管式換熱器。

　　與現有技術相比，本實用新型的有益效果是首先通過沉降池除去固體顆粒和微濾膜分離工藝處理廢水，再通過反滲透膜處理和精餾塔處理，這樣大大降低了精餾塔的負荷，降低了工程投資，而且兩種膜的協同作用以及其與精餾的結合不僅提高了回收得到的水的質量，且極大程度地降低了處理廢水的成本，另外通過傾析器可得到純度高的有機物。本實用新型工藝簡單、裝置運行周期長、運行費用低，凈化水質好，具有非常好的經濟效益和社會效益。
