申請日2015.09.15

　　公開(公告)日2017.03.22

　　IPC分類號C02F9/04

　　摘要

　　本發明涉及環保領域，尤其涉及精細化含油污水處理裝置。包含氣浮部分，所述過濾撬部分包含加藥沉淀部分，所述加藥沉淀部分包含殼體，殼體上包含進水口，殼體上包含加藥口，殼體上包含出水結構，出水結構連接氣浮部分，所述氣浮部分包含三臺串聯的射流氣浮裝置，射流氣浮裝置的管道出口連接這沉淀部分，所述沉淀部分包含沉淀殼體，沉淀殼體的管道出口連接著過濾撬部分，所述過濾撬部分包含多個過濾結構。有益效果：能高效地集成化安裝，快速安裝，凈化效果好。

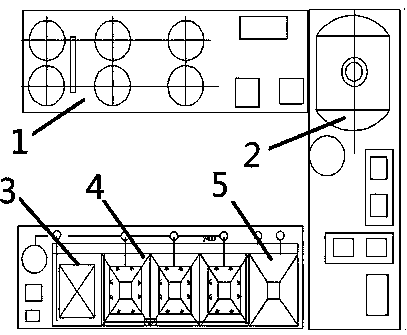

　　摘要附圖



　　權利要求書

　　1.精細化含油污水處理裝置，其特征在于，包含氣浮部分(4)，所述過濾撬部分包含加藥沉淀部分(3)，所述加藥沉淀部分(3)包含殼體，殼體上包含進水口，殼體上包含加藥口，殼體上包含出水結構，出水結構連接氣浮部分，所述氣浮部分包含三臺串聯的射流氣浮裝置，射流氣浮裝置的管道出口連接這沉淀部分，所述沉淀部分包含沉淀殼體，沉淀殼體的管道出口連接著過濾撬部分(1)，所述過濾撬部分(1)包含多個過濾結構。

　　2.如權利要求1所述的精細化含油污水處理裝置，其特征在于，所述多個過濾結構為改性纖維球。

　　3.如權利要求1所述的精細化含油污水處理裝置，其特征在于，所述射流氣浮裝置內部包含循環泵，所述循環泵連接著溶氣罐。

　　4.如權利要求3所述的精細化含油污水處理裝置，其特征在于，還包含自動化撬，所述自動化撬上包含清水箱體。

　　5.如權利要求4所述的精細化含油污水處理裝置，其特征在于，所述自動化撬上還包含加藥裝置和控制柜。

　　6.如權利要求1所述的精細化含油污水處理裝置，其特征在于，進水口部分包含傾斜的的管道。

　　說明書

　　精細化含油污水處理裝置

　　技術領域

　　本發明涉及環保領域，尤其涉及精細化含油污水處理裝置。

　　背景技術

　　污水處理目前沒有集成式結構，其一定程度上限制了現場部件的安裝和施工。過去的污水處理是底下冒泡，里邊有膠物，疙瘩等，質量很差。

　　發明內容

　　發明的目的：為了提供一種效果更好的精細化含油污水處理裝置，具體目的見具體實施部分的多個實質技術效果。

　　為了達到如上目的，本發明采取如下技術方案：

　　精細化含油污水處理裝置，其特征在于，包含氣浮部分，所述過濾撬部分包含加藥沉淀部分，所述加藥沉淀部分包含殼體，殼體上包含進水口，殼體上包含加藥口，殼體上包含出水結構，出水結構連接氣浮部分，所述氣浮部分包含三臺串聯的射流氣浮裝置，射流氣浮裝置的管道出口連接這沉淀部分，所述沉淀部分包含沉淀殼體，沉淀殼體的管道出口連接著過濾撬部分，所述過濾撬部分包含多個過濾結構。

　　本發明進一步技術方案特征在于，所述多個過濾結構為改性纖維球為袋式過濾結構。

　　本發明進一步技術方案特征在于，所述射流氣浮裝置內部包含循環泵，所述循環泵連接著溶氣罐。

　　本發明進一步技術方案特征在于，還包含自動化撬，所述自動化撬上包含清水箱體。

　　本發明進一步技術方案特征在于，所述自動化撬上還包含加藥裝置和控制柜。

　　本發明進一步技術方案特征在于，進水口部分包含傾斜的的管道。

　　采用如上技術方案的本發明，相對于現有技術有如下有益效果：能高效地集成化安裝，快速安裝，凈化效果好。
