申請日2015.09.15

　　公開(公告)日2016.02.03

　　IPC分類號G01N33/18

　　摘要

　　本發明公開了一種船舶污水綜合參數測量單元，包括壓差傳感器、節流元件、污水總管、氣動三通閥、隔艙板、氣動控制單元、參數變送單元、電隔離穿艙件、氣活塞、氣缸、自旋毛刷和油份濃度傳感器。其特征在于：所述污水總管中安裝有節流元件，在節流元件上、下游兩邊開孔分別連接壓差傳感器和油份濃度測量系統，所述氣動控制單元的空氣導管穿越隔艙板與氣缸和氣動三通閥相連，所述參數變送單元通過電隔離穿艙件與壓差傳感器和油份濃度傳感器相連。本發明利用污水泵自身動力將水樣送入油份濃度測量裝置，省卻了采樣泵系統，使流量和油份濃度測量一體化，簡化了測量系統，提高了可靠性，也使安裝調試更為方便簡潔。

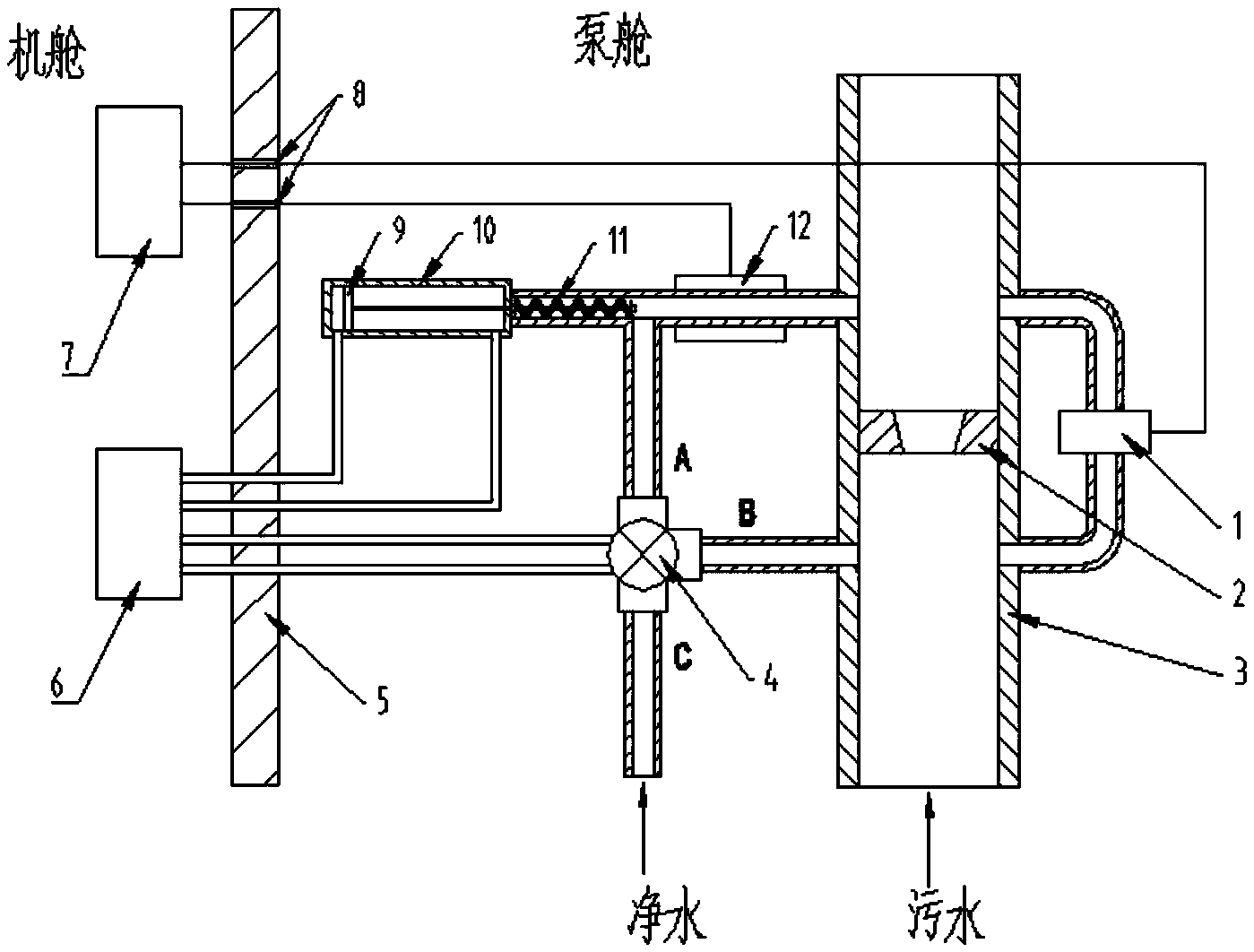

　　摘要附圖



　　權利要求書

　　1.一種船舶污水綜合參數測量單元，包括壓差傳感器(1)、節流元件(2)、污水總管(3)、氣動三通閥(4)、隔艙板(5)、氣動控制單元(6)、參數變送單元(7)、電隔離穿艙件(8)、氣活塞(9)、氣缸(10)、自旋毛刷(11)和油份濃度傳感器(12)，其特征在于：所述污水總管(3)中安裝有節流元件(2)，在污水總管(3)一側位于節流元件(2)上、下游兩端開孔接管連接壓差傳感器(1)，在污水總管(3)另一側位于節流元件(2)上游開孔接管與氣動三通閥(4)的一端相連，位于節流元件(2)下游開孔接管與油份濃度傳感器(12) 出口端相連;所述氣動三通閥(4)的另外兩端分別與凈水源和油份濃度傳感器 (12)進口三通管的支管一端相連，所述氣動三通閥(4)的驅動頭通過穿越隔艙板(5)的兩根空氣導管與氣動控制單元(6)相連;所述氣缸(10)右端與油份濃度傳感器(12)進口三通管的直管端相連，所述氣活塞(9)安置在所述氣缸(10)內，氣活塞(9)的中心連桿從氣缸(10)右端伸出與安置在三通管的直管內并能伸縮自如的自旋毛刷(11)相連，所述氣缸(10)的左右兩端通過穿越隔艙板(5)的兩根空氣導管分別與氣動控制單元(6)相連;所述壓差傳感器(1)和油份濃度傳感器(12)的信號通過導線分別經安裝在隔艙板(5) 中的電隔離穿艙件(8)與參數變送單元(7)相連。

　　2.根據權利要求1所述的船舶污水綜合參數測量單元，其特征是：所述節流元件(2)為節流孔板和文丘里管中的任何一種。

　　3.根據權利要求1所述的船舶污水綜合參數測量單元，其特征是：所述壓差傳感器(1)為隔膜式、波紋管式和壓敏元件式中的任何一種。

　　4.根據權利要求1所述的船舶污水綜合參數測量單元，其特征是：所述電隔離穿艙件(8)由光電隔離器件制成。

　　5.根據權利要求1所述的船舶污水綜合參數測量單元，其特征是：所述自旋毛刷(11)由聚四佛乙烯材料制成。

　　6.根據權利要求1所述的船舶污水綜合參數測量單元，其特征是：所述油份濃度傳感器(12)的內管采用均質透明材料制成。

　　說明書

　　一種船舶污水綜合參數測量單元

　　技術領域

　　本發明涉及一種船舶液位測量?jī)x表，具體是涉及一種船舶污水綜合參數測量單元。

　　背景技術

　　船舶掃艙污水中含有污油，必須經過處理并達到國際海事組織制定的排放標準后才能排放，標準中規定了各型船舶在各海域航速下的排放要求，污水中的油份濃度和排放量是重要監測參數�，F(xiàn)行測量裝置在污水總管上分別安裝流量測量裝置和污水采樣管，由于污水總管所在的泵艙是防爆空間，取樣泵必須放置在無防爆要求的機艙，因此，導致采樣管路長且測量系統復雜，可靠性不高，安裝調試不方便。

　　發明內容

　　技術問題：本發明的目的是為了解決現有技術存在的問題和不足，改進污水測量系統性能，為船舶排油監控裝置提供可靠的測量數據，提高測量精度，而提供一種船舶污水綜合參數測量單元。

　　技術方案：為了實現上述目的，本發明的技術方案是：

　　一種船舶污水綜合參數測量單元，包括壓差傳感器1、節流元件2、污水總管3、氣動三通閥4、隔艙板5、氣動控制單元6、參數變送單元7、電隔離穿艙件8、氣活塞9、氣缸10、自旋毛刷11和油份濃度傳感器12。其中，所述污水總管3中安裝有節流元件2，在污水總管3一側位于節流元件2上、下游兩端開孔接管連接壓差傳感器1，在污水總管3另一側位于節流元件2上游開孔接管與氣動三通閥4的一端相連，位于節流元件2下游開孔接管與油份濃度傳感器12 出口端相連;所述氣動三通閥4的另外兩端分別與凈水源和油份濃度傳感器12 進口三通管的支管一端相連，所述氣動三通閥4的驅動頭通過穿越隔艙板5的兩根空氣導管與氣動控制單元6相連;所述氣缸10右端與油份濃度傳感器12 進口三通管的直管端相連，所述氣活塞9安置在所述氣缸10內，氣活塞9的中心連桿從氣缸10右端伸出與安置在三通管的直管內并能伸縮自如的自旋毛刷11 相連，所述氣缸10的左右兩端通過穿越隔艙板5的兩根空氣導管分別與氣動控制單元6相連;所述壓差傳感器1和油份濃度傳感器12的信號通過導線分別經安裝在隔艙板5中的電隔離穿艙件8與參數變送單元7相連。

　　上述船舶污水綜合參數測量單元中的節流元件2是節流孔板和文丘里管中的任何一種。

　　上述船舶污水綜合參數測量單元中的壓差傳感器1是隔膜式、波紋管式和壓敏元件式中的任何一種。

　　上述船舶污水綜合參數測量單元中的電隔離穿艙件8由光電隔離器件制成。

　　上述船舶污水綜合參數測量單元中的自旋毛刷11由聚四佛乙烯材料制成。

　　上述船舶污水綜合參數測量單元中的油份濃度傳感器12的內管采用均質透明材料制成。

　　有益效果：本發明的一種船舶污水綜合參數測量單元利用污水泵自身動力在流量測量裝置前后形成的壓差將一部分水樣送入油份濃度測量裝置，省卻了采樣泵系統，使流量和油份濃度測量一體化，簡化了測量系統，提高了可靠性，也使安裝調試更為方便簡潔。
