申請日2015.09.15
公開(公告)日2016.02.03
IPC分類號C02F9/14
摘要
本實用新型公開了一種基于MBR的污水處理系統：沉淀系統、水泥分離系統和污泥回收系統，其中沉淀系統連通水泥分離系統，水泥分離系統連通污泥回收系統;沉淀系統包括調節池，芬頓氧化池，中間水池，堿調節池和絮凝池;水泥分離系統包括沉淀池，反硝化池，MBR池，砂濾池，吸附池和清水池;污泥回收系統包括污泥濃縮池、污泥處理裝置以及上清液回流系統。本實用新型能夠保證出水達標排放;氨氮的去除率高;剩余污泥少;能夠保證在進水出現不利的情況下保證系統的正常運行。

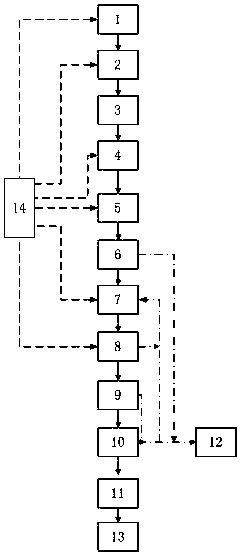

摘要附圖
權利要求書
1.一種基于MBR的污水處理系統，其特征在于，包括：沉淀系統、水泥分離系統和污泥回收系統，其中沉淀系統連通水泥分離系統，水泥分離系統連通污泥回收系統;
沉淀系統包括：調節池，芬頓氧化池，中間水池，堿調節池和絮凝池;其中調節池出水口連接芬頓氧化池入水口，芬頓氧化池出水口連接中間水池入水口，中間水池出水口連接堿調節池入水口，堿調節池出水口連接絮凝池入水口;
水泥分離系統包括：沉淀池，反硝化池，MBR池，砂濾池，吸附池和清水池;其中，絮凝池出水口連接沉淀池入水口，沉淀池出水口分別連接反硝化池入水口，沉淀池的污泥排放口連通污泥回收系統入口，反硝化池出水口連接MBR池入水口，反硝化池的污泥回流入口分別連接至MBR池、砂濾池和吸附池的污泥回流出口，MBR池出水口連接砂濾池的入水口，MBR池的污泥排放口連通污泥回收系統入口，砂濾池出水口連接吸附池入水口，砂濾池的污泥排放口連通污泥回收系統入口，吸附池出水口連接清水池入水口，吸附池的污泥排放口連通污泥回收系統入口，清水池連接有臭氣排放口;
污泥回收系統包括污泥濃縮池、污泥壓濾系統以及上清液回流系統，污泥濃縮池和水泥分離系統相連通，污泥壓濾系統和上清液回流系統分別與污泥濃縮池相連通。
2.根據權利要求1所述的一種基于MBR的污水處理系統，其特征在于，所述調節池設有耐腐蝕泵，放置在調節池底部。
3.根據權利要求1所述的一種基于MBR的污水處理系統，其特征在于，所述芬頓氧化池設有ORP計和PH計，均位于芬頓氧化池內部。
4.根據權利要求1所述的一種基于MBR的污水處理系統，其特征在于，所述中間水池設有潛水泵和PH計，潛水泵位于中間水池底部，PH計位于中間水池內部。
5.根據權利要求2、3或4所述的一種基于MBR的污水處理系統，其特征在于，還包括鼓風機，通過管道分別與調節池、芬頓氧化池、中間水池以及堿調節池相連接。
6.根據權利要求1所述的一種基于MBR的污水處理系統，其特征在于，所述絮凝池內部設有ORP計，位于絮凝池內部。
7.根據權利要求1所述的一種基于MBR的污水處理系統，其特征在于，所述沉淀池設有污泥泵，位于沉淀池底部。
8.根據權利要求1所述的一種基于MBR的污水處理系統，其特征在于，所述反硝化池設有潛水?dāng)嚢杵�，位于反硝化池底部�?/P>
9.根據權利要求1所述的一種基于MBR的污水處理系統，其特征在于，所述MBR池包括曝氣系統、膜系統、和污泥回流系統，此三個系統均部分架設于MBR池的上部，部分設于MBR池的內部。
10.根據權利要求1所述的一種基于MBR的污水處理系統，其特征在于，還包括：臭氣治理裝置、加藥設備和自控系統;其中，臭氣治理裝置連接至臭氣排放口，加藥設備分別連接調節池、芬頓氧化池、堿調節池、絮凝池、反硝化池和MBR池，自控系統控制管理整個MBR污水處理系統。
說明書
一種基于MBR的污水處理系統
技術領域
本實用新型涉及污水處理裝置領域，尤其涉及一種利用MBR技術的污水處理系統。
背景技術
金屬表面處理包括表面處理的前清理、電鍍、鈍化膜保護、機械加工及涂料覆蓋主要以電鍍?yōu)橹�，而在電鍍過程中加入了氨水，使得金屬處理的廠房所排放的污水中氨氮濃度高、碳氮比失調，而原有污水處理系統處理氨氮無法達標，另外噴漆污水的排放不穩定且化學需氧量(COD)較高并含有油性物質，因此需對原有污水處理系統進行改造。
在各種污水在調節池曝氣混合時，廢水中較難處理的為含絡合物的廢水，廢水中含有能與Cu2+絡合的強絡合劑，且廢水COD含量較高。該類廢水一般處理方法有：1、投加重金屬捕集劑進行破絡的方法，捕集劑雖效果可以，但費用高昂，且運輸、保存均不方便。故此法在本工程中不作考慮;2、鐵屑內電解法，此法由于鐵屑內電解塔內的鐵屑易結塊，影響設備正常運行，故此法在本工程中不作考慮;3、氧化法破壞絡合物的方法，采用投加強氧化劑破壞EDTA等絡合劑的方法。
目前多采用水解酸化池，一種介于好氧和厭氧處理法之間的方法。水解酸化工藝根據產甲烷菌與水解產酸菌生長速度不同，將厭氧處理控制在反應時間較短的厭氧處理第一和第二階段，即在大量水解細菌、酸化菌作用下將不溶性有機物水解為溶解性有機物，將難生物降解的大分子物質轉化為易生物降解的小分子物質的過程。為更好的解決污水中氨氮濃度高、碳氮比失調，可引入反硝化作用也稱脫氮作用。反硝化作用是反硝化細菌在缺氧條件下，還原硝酸鹽，釋放出分子態氮或一氧化二氮的過程。在pH低和氧濃度高的環境中，一氧化二氮是主要產物;在pH為中性至弱堿性的厭氧環境中，氮?dú)馐侵饕a(chǎn)物。反硝化細菌大量存在于污水中，反應在缺氧條件下進行，水中溶解氧小于0.5mg/l。需要向污水中投加碳源(工業葡萄糖、甲醇、面粉等)，加裝攪拌設備，提高反硝化效率。反硝化工藝在低COD高氨氮污水處理中得到大量的應用。
MBR與傳統的活性污泥處理工藝相比有如下有點：工藝流程短，占地面積小，省去了二沉池;出水氨氮和懸浮物濃度低，不含細菌、病毒可直接回用;有利于世代時間長的硝化細菌增殖，從而提高硝化效率,提高氨氮去除率;污泥濃度高傳氧效率高達60%左右;處理系統容積符合高，便于傳統活性污泥法的改造;膜生物反應器利用其較高的MLSS，可以保證污泥負荷高峰期的出水水質，且在低峰期污泥可以進行自身消化，剩余污泥比常規活性污泥法處理少50%-80%，剩余污泥少;膜生物反應器具有許多其他污水處理方法所不具備的優點，特別是出水水質可滿足目前最嚴格的污水排放標準。
實用新型內容
為了克服現有技術方法的不足，本實用新型的目的在于提供一種基于MBR的污水處理系統，目的在于解決原水氨氮含量高，選擇合理有效地處理方式保證出水達標排放;氨氮的去除率要求高，選擇合適的工藝提高氨氮的去除率;減少剩余污泥;選擇適當?shù)奶幚砉に嚕軌虮ＷC在進水出現不利的情況下保證系統的正常運行。
為實現以上目的，本實用新型采用技術方案是：
一種基于MBR的污水處理系統，包括：沉淀系統、水泥分離系統和污泥回收系統，其中沉淀系統連通水泥分離系統，水泥分離系統連通污泥回收系統。
沉淀系統包括：調節池，芬頓氧化池，中間水池，堿調節池和絮凝池;其中調節池出水口連接芬頓氧化池入水口，芬頓氧化池出水口連接中間水池入水口，中間水池出水口連接堿調節池入水口，堿調節池出水口連接絮凝池入水口;用以對廢水進行絮凝沉淀。
水泥分離系統包括：沉淀池，反硝化池，MBR池，砂濾池，吸附池和清水池;其中，絮凝池出水口連接沉淀池入水口，沉淀池出水口分別連接反硝化池入水口，沉淀池的污泥排放口連通污泥回收系統入口，反硝化池出水口連接MBR池入水口，反硝化池的污泥回流入口分別連接至MBR池、砂濾池和吸附池的污泥回流出口，MBR池出水口連接砂濾池的入水口，MBR池的污泥排放口連通污泥回收系統入口，砂濾池出水口連接吸附池入水口，砂濾池的污泥排放口連通污泥回收系統入口，吸附池出水口連接清水池入水口，吸附池的污泥排放口連通污泥回收系統入口，清水池連接有臭氣排放口。用以對沉淀后的廢水進行水泥分離。
污泥回收系統包括污泥濃縮池、污泥壓濾系統以及上清液回流系統，污泥濃縮池和水泥分離系統相連通，污泥壓濾系統和上清液回流系統分別與污泥濃縮池相連通;通過污泥濃縮池收集污泥，通過污泥壓濾系統對污泥進行濃縮，通過上清液回流系統將污泥濃縮池中的上清液回流至調節池。
進一步的是，所述調節池設有耐腐蝕泵，放置在調節池底部，廢水通過耐腐蝕泵送至芬頓氧化池。
進一步的是，所述芬頓氧化池設有ORP計和PH計，均位于芬頓氧化池內部，ORP計用以控制加藥泵投加硫酸亞鐵和雙氧水，將廢水混凝，并將PH值調節到3左右，混凝后的廢水自流入中間水池。
進一步的是，所述中間水池設有潛水泵和PH計，潛水泵位于中間水池底部，PH計位于中間水池內部，通過潛水泵將中間水池的廢水送入堿調節池。
所述堿調節池，通過向堿調節池中加入生石灰將PH值調節至8-9，自流進入絮凝池。
進一步的是，還包括鼓風機，通過管道分別與調節池、芬頓氧化池、中間水池以及堿調節池相連接，通過鼓風機鼓風曝氣將廢水均質均量。
進一步的是，所述絮凝池內部設有ORP計，位于絮凝池內部，通過對進入絮凝池的廢水加藥進行絮凝，并自流進入沉淀池。
進一步的是，所述沉淀池設有污泥泵，位于沉淀池底部，廢水通過沉淀池沉淀后進入反硝化池，同時進入沉淀池沉淀的還有MBR池的回流污泥。
進一步的是，所述反硝化池設有潛水?dāng)嚢杵�，位于反硝化池底部，通過反硝化池對廢水進行脫氮。
進一步的是，所述MBR池包括曝氣系統、膜系統、和污泥回流系統，此三個系統均部分架設于MBR池的上部，部分設于MBR池的內部;通過膜系統截留了反應池中的微生物，使池中的活性污泥濃度增加，使降解污水的生化反應進行得更迅速，并且由于膜的高過濾精度，保證了出水清澈透明;通過曝氣系統使膜組件周圍的氣水振蕩而保持膜表面清潔，且為生物降解提供所需氧氣;通過泥回流系統使剩余污泥得到充分過濾。
通過砂濾池和吸附池進一步去除懸浮物，使COD達標排放，膜池的剩余污泥定期抽至污泥濃縮池，性能穩定后通過污泥壓濾系統處理，污泥按時送往指定的處置地點。
進一步的是，還包括：臭氣治理裝置、加藥設備和自控系統;其中，臭氣治理裝置連接至臭氣排放口，用以處理排放的臭氣;加藥設備分別連接調節池、芬頓氧化池、堿調節池、絮凝池、反硝化池和MBR池，用以為各個反應池加藥;自控系統控制管理整個MBR污水處理系統，實現系統的自動化控制。
采用本技術方案的有益效果：
本設計方案嚴格執行國家環境保護有關規定，確保處理后出水的氨氮規定的排放標準;采用先進的設備和成熟可靠的工藝，兼顧實用性和先進性，以實用可靠為主;污水處理設施能耗低，適應水質、水量的變化;在保證處理效率的前提下，盡可能節省投資及運行費用;降低噪聲，改善污水處理區環境;污水處理設施采用自動化控制，運行管理方便簡單。
