申請日2015.11.20

　　公開(公告)日2016.02.24

　　IPC分類號C02F3/10; C02F3/34

　　摘要

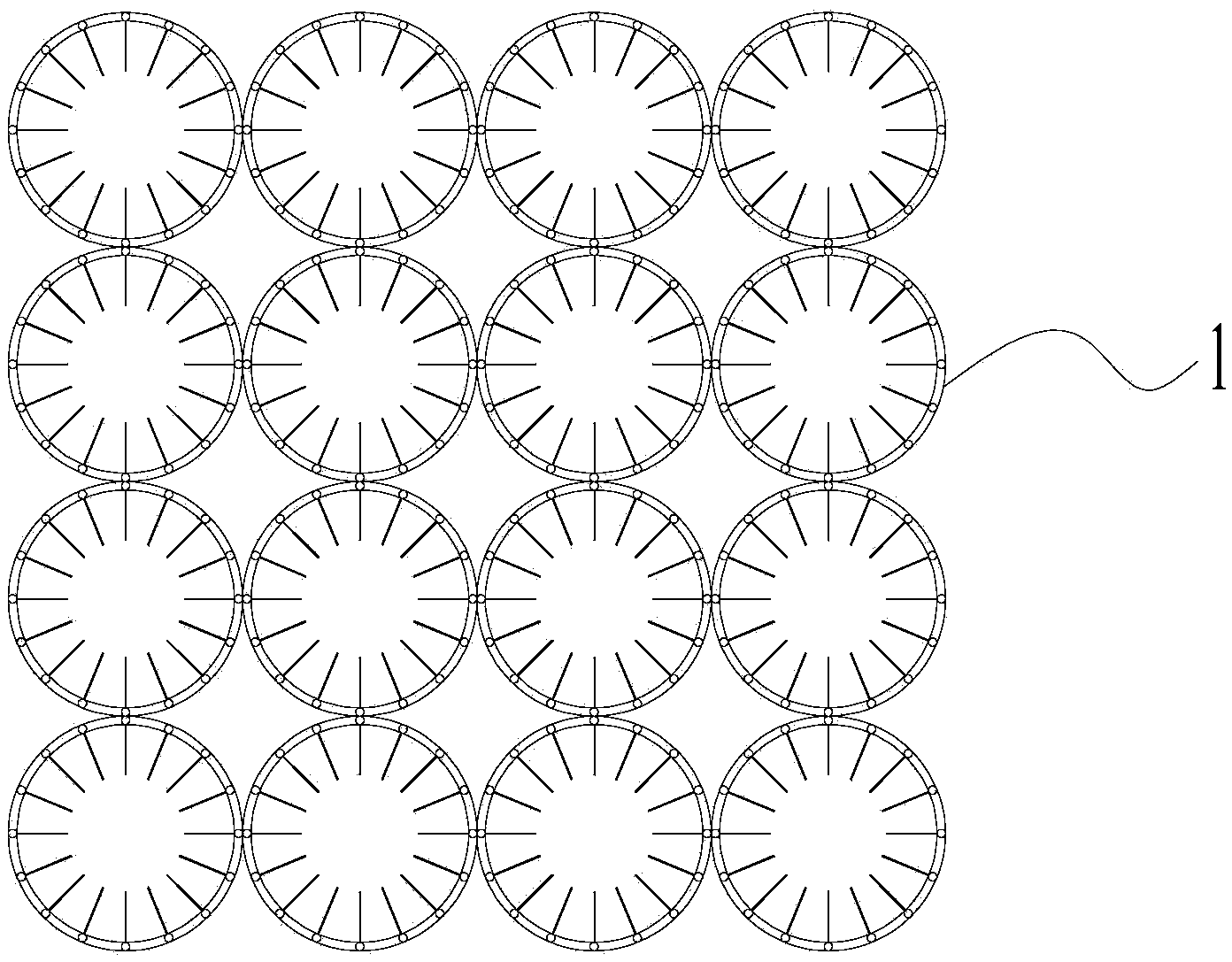

　　本發明公開了用于污水處理的三維填料，包括若干個陣列排布的管狀填料單元(1)，所述管狀填料單元(1)包括填料單元本體(11)，所述填料單元本體(11)呈圓管狀，所述填料單元本體(11)的管壁為網格狀，所述填料單元本體(11)的內壁上設有若干個薄膜片(12)，所述薄膜片(12)向所述填料單元本體(11)的徑向延伸，所述薄膜片(12)的長度與所述填料單元本體(11)的長度相匹配，所述薄膜片(12)的寬度小于所述填料單元本體(11)的半徑。本發明提供的用于污水處理的三維填料，結構簡單，孔隙率高，可以減小流水阻力，不會造成污水堵流，污泥不易在填料上淤積，降低水力停留時間，提高出水水質。

　　權利要求書

　　1.用于污水處理的三維填料，其特征在于：包括若干個陣列排布的管狀填料單元(1)，所述管狀填料單元(1)包括填料單元本體(11)，所述填料單元本體(11)呈圓管狀，所述填料單元本體(11)的管壁為網格狀，所述填料單元本體(11)的內壁上設有若干個薄膜片(12)，所述薄膜片(12) 向所述填料單元本體(11)的徑向延伸，所述薄膜片(12)的長度與所述填料單元本體(11)的長度相匹配，所述薄膜片(12)的寬度小于所述填料單元本體(11)的半徑。

　　2.根據權利要求1所述的用于污水處理的三維填料，其特征在于：所述薄膜片(12)均勻布置在所述填料單元本體(11)內壁的周向上。

　　3.根據權利要求1或2所述的用于污水處理的三維管狀填料，其特征在于：所述填料單元本體(11)和所述薄膜片(12)采用高密度聚乙烯材料制成。

　　說明書

　　用于污水處理的三維填料

　　技術領域

　　本發明涉及填料技術領域，特別涉及一種用于污水處理的三維填料。

　　背景技術

　　污水處理方法包括活性污泥法和生物膜法，活性污泥法是依靠曝氣池中懸浮流動的活性污泥來分解有機物，生物膜法是依靠固在載體表面的微生物膜來分解有機物，在一定時期內活性污泥法由于處理效果好、處理成本低、運行維護方便等優點在城市污水處理中發揮著重要的作用，與傳統活性污泥法相比，生物膜法具有占地面積小、污泥濃度高、處理水量大、污泥產率低、可承受水量和水質負荷高等優點，適用于高濃度污染廢水的處理，生物膜法是應對城市污水處理水量、水質變化，降低運行成本，實現城市污水處理節能降耗的重要方法，而填料影響生物膜法運行的關鍵技術。

　　傳統的填料基本都是二維結構，易于生產，但污泥和水流方向簡單易被阻擋，從而造成局部堆積，形成堵塞或導致動平衡破壞。

　　發明內容

　　本發明目的是提供一種用于污水處理的三維填料，用于生物膜法處理城市污水，可提高污水處理量，降低水力停留時間，提高出水水質。

　　基于上述問題，本發明提供的技術方案是：

　　用于污水處理的三維填料，包括若干個陣列排布的管狀填料單元，所述管狀填料單元包括填料單元本體，所述填料單元本體呈圓管狀，所述填料單元本體的管壁為網格狀，所述填料單元本體的內壁上設有若干個薄膜片，所述薄膜片向所述填料單元本體的徑向延伸，所述薄膜片的長度與所述填料單元本體的長度相匹配，所述薄膜片的寬度小于所述填料單元本體的半徑。

　　進一步的，所述薄膜片均勻布置在所述填料單元本體內壁的周向上。

　　進一步的，所述填料單元本體和所述薄膜片采用高密度聚乙烯材料制成。

　　與現有技術相比，本發明的優點是：

　　1.采用本發明的技術方案，該三維填料的結構簡單，孔隙率高，可以減小流水阻力，不會造成污水堵流，污泥不易在填料上淤積;

　　2.采用本發明的技術方案，三維填料的每個填料單元為三維管狀結構，污水可沖洗填料的每個方向，便于剝離老化的生物膜，保持微生物活力和效能;

　　3.采用本發明的技術方案，該三維填料結構機械強度高，填料不會因為生物量過大出現斷裂現象;

　　4.采用本發明的技術方案，該三維填料水頭損失小，能耗低，優化了供氧效率。
