　　摘要

　　本實用新型公開了一種城市醫院智能污水處理系統;其特征在于：包括進水泵、隔柵、沉砂池、沉淀池、氧化池、二次沉淀池、消毒池、射流器、離心泵、臭氧發生器，氧化池包括氧化池體，氧化池體的下部設置進水管和空氣進入管，其底部設置排泥閥;氧化池體的內部通過格柵設置填料;填料的上部形成穩定水層，氧化池體的上部設置出水管。本實用新型根據實際情況，充分利用現有處理設施，可在現有污水處理系統的整體結構或運行方式上進行改造，盡可能地提高了處理效果，以達到城市污水處理的排放標準。整個工藝具有流程簡單、管理方便、基建投資省、運行費用較低、處理效果好及設備國產化程度高等優點。

　　摘要附圖



　　權利要求書

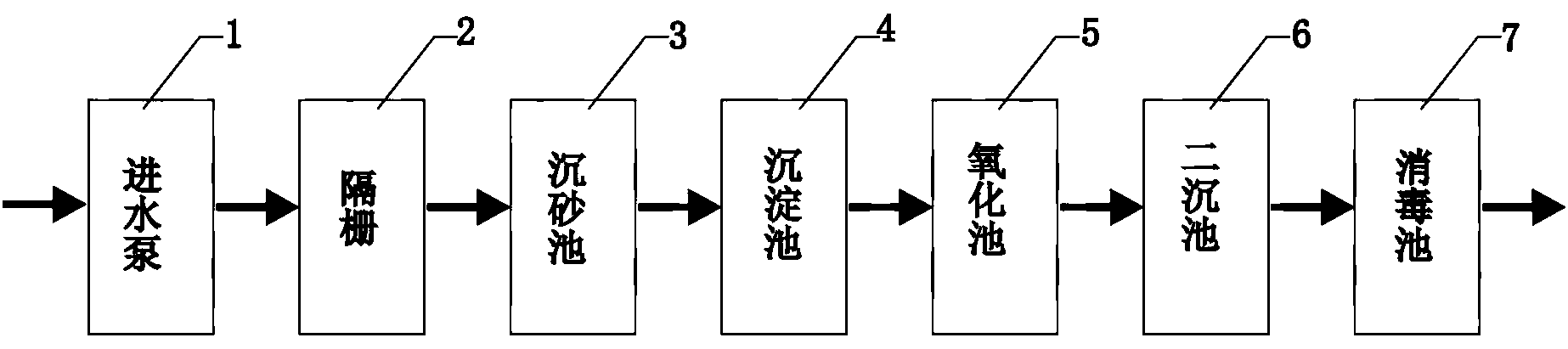

　　1.一種城市醫院智能污水處理系統，其特征在于：該城市污水處理系統包括進水泵(1)、隔柵(2)、沉砂池(3)、沉淀池(4)、氧化池(5)、二次沉淀池(6)、消毒池(7);其中，進水泵(1)、隔柵(2)、沉砂池(3)、沉淀池(4)、氧化池(5)、二沉池(6)、消毒池(7)依次形成連通;

　　該城市污水處理系統還包括射流器(8)、離心泵(9);

　　其中，二次沉淀池(6)同時與射流器(8)連接，射流器(8)連接離心泵(9)，離心泵(9)連接至消毒池(7);本系統還包括臭氧發生器(10)，臭氧發生器(10)連接射流器(8);

　　所述消毒池(7)的出水管道上連接有在線監測儀(11)，在線監測儀(11)控制二氧化氯發生器(12)，二氧化氯發生器(12)通過管道連接至消毒池(7)的進水管;

　　所述氧化池(5)包括氧化池體(23)，氧化池體(23)的下部設置進水管(24)和空氣進入管(28)，其底部設置排泥閥(25);氧化池體(23)的內部通過格柵(26)設置填料(27);填料(27)的上部形成穩定水層，氧化池體(23)的上部設置出水管(29)。

　　2.根據權利要求1所述城市醫院智能污水處理系統，其特征在于：所述沉淀池(4)包括混凝區(13)、加注區(14)、熟化區(15)以及斜板沉淀區(16);

　　混凝區(13)的外側設置有進水口(17)，進水口(17)處設置有混凝劑添加口(18);斜板沉淀區(16)的底部設置有排泥泵(19);斜板沉淀區(16)的上端設置過濾板(20);過濾板(20)上方對應形成出水口(21);混凝區(13)、加注區(14)、熟化區(15)中分別設置有一組混合裝置(22)。

　　說明書

　　城市醫院智能污水處理系統

　　技術領域

　　本實用新型涉及一種污水處理系統，尤其是一種城市醫院智能污水處理系統。

　　背景技術

　　目前城市污水處理屬于一大難題;生活污水的處理大多是以生化處理或用化學處理的辦法，生物處理諸如A/O厭氧-好氧(活性污泥)工藝、生物轉盤和氧化溝工藝等，上述處理工藝雖然有一定效果，但由于未全面衡量廢水的水質、水量、生產工藝以及與廢水治理技術經綜合適用性，故大多處理設施處理效果不穩定，而且運行費用也居高不下。

　　近幾年來，隨著污水處理技術的研究與應用進一步深入，為生活污水治理的發展開辟了一個廣闊而樂觀的空間，為環境生態的優化繪制了一幅美妙的藍圖。

　　在我國，生活污水治理技術已逐漸成熟。通常采用的處理方法有:物化法、生物法以及生化物化相結合的辦法等。所謂物化法是利用物理作用和化學反應，分離廢水中主要懸浮態的污染物質和無機物或有機溶解物。這種方法較為簡單、經濟。主要處理技術有：中和、調節、過濾、沉淀、離心分離、上浮、混凝等。物化法運行費用較高，一般用于廢水的一級處理、三級處理或深度處理。所謂生物法是利用微生物的新陳代謝功能，使水中呈溶解和膠體狀態的有機污染降解并轉化為無害物質，使廢水得以進化。生物法是目前使用較為廣泛的一種處理方法，常用于廢水的二級處理。

　　以上是生活污水處理一般方法,其中物化法處理效果較差,化學法所需投加藥劑量大，故均不宜作為主要處理方案。又因為本設計中進水的BOD5/CODCr為50mg/L以上,可生化性較強。只經一級物化處理不能保證污水全面指標達標，且生物法也是一種較為普遍的處理方法,只要設計合理,管理合理,生物法是很有成效的方法,故本設計擬采用生物接觸氧化法作為主要處理方案。

　　生物處理法具有容積負荷高、停留時間短、有機物去除效果好、對沖擊負荷有較強適應能力、污泥生成量少、無需污泥回流、運行管理簡單和占地面積小等優點。

　　傳統的醫院污水消毒劑發生器主要有：化學法二氧化氯發生器、次氯酸鈉發生器、電解法二氧化氯發生器、臭氧發生器等。消毒，是醫療機構污水處理中的重要環節之一，醫療機構污水常用的消毒設備主要有：臭氧發生器、次氯酸鈉發生器、雙虹吸、電解法二氧化氯發生器、化學法二氧化氯發生器、智能化虹吸式二氧化氯消毒裝置等。眾觀國內各種消毒發生器，它們的共同優點有：1、設計美觀、形狀不一、電器化程度越來越高。2、消毒劑的產量額定化(即小時二氧化氯產量以克計算)。3、化學法二氧化氯發生器的自來水消耗量大。消毒劑發生器的消毒劑產量額定化的最大遺憾，就是難以滿足醫院污水流量不均，投藥濃度不易控制等難題。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的不足，在此提供一種城市醫院智能污水處理系統;本實用新型經過改進，整體結構簡單、設計合理、整個系統利用效率高，運行費用降低，廣泛用于城市污水處理領域，比如醫療機構污水處理、學校污水處理領域等等。本實用新型根據實際情況，充分利用現有處理設施，可在現有污水處理系統的整體結構或運行方式上進行改造，盡可能地提高了處理效果，以達到城市污水處理的排放標準。整個工藝具有流程簡單、管理方便、基建投資省、運行費用較低、處理效果好及設備國產化程度高等優點。

　　本實用新型是這樣實現的，構造一種城市醫院智能污水處理系統，其特征在于：該城市污水處理系統包括進水泵、隔柵、沉砂池、沉淀池、氧化池、二次沉淀池、消毒池;其中，進水泵、隔柵、沉砂池、沉淀池、氧化池、二沉池、消毒池依次形成連通;

　　該城市污水處理系統還包括射流器、離心泵;

　　其中，二次沉淀池同時與射流器連接，射流器連接離心泵，離心泵連接至消毒池;本系統還包括臭氧發生器，臭氧發生器連接射流器;

　　所述消毒池的出水管道上連接有在線監測儀，在線監測儀控制二氧化氯發生器，二氧化氯發生器通過管道連接至消毒池的進水管;

　　所述氧化池包括氧化池體，氧化池體的下部設置進水管和空氣進入管，其底部設置排泥閥;氧化池體的內部通過格柵設置填料;填料的上部形成穩定水層，氧化池體的上部設置出水管。

　　根據本實用新型所述城市醫院智能污水處理系統，其特征在于：所述沉淀池包括混凝區、加注區、熟化區以及斜板沉淀區;混凝區的外側設置有進水口，進水口處設置有混凝劑添加口;斜板沉淀區的底部設置有排泥泵;斜板沉淀區的上端設置過濾板;過濾板上方對應形成出水口;混凝區、加注區、熟化區中分別設置有一組混合裝置。

　　本實用新型的優點在于：本實用新型經過改進，整體結構簡單、設計合理、整個系統利用效率高，運行費用降低，廣泛用于城市污水處理領域，比如醫療機構污水處理、學校污水處理領域等等。本實用新型根據實際情況，充分利用現有處理設施，可在現有污水處理系統的整體結構或運行方式上進行改造，盡可能地提高了處理效果，以達到城市污水處理的排放標準。整個工藝具有流程簡單、管理方便、基建投資省、運行費用較低、處理效果好及設備國產化程度高等優點。所述氧化池包括氧化池體，氧化池體的下部設置進水管和空氣進入管，其底部設置排泥閥;氧化池體的內部通過格柵設置填料;填料的上部形成穩定水層，氧化池體的上部設置出水管。池體的作用除了進行凈化污水外，還要考慮填料，布水、布氣等設施的安裝。當池體容積較小時，可采用圓形鋼結構，池體容積較大時可采用矩形鋼筋混凝土結構。池體的平面尺寸以滿足布水、布氣均勻，填料安裝、維護管理方便為準。池體的底壁須有支承填料的框架和進水進氣管的支座。池體厚度根據池的結構強度要求來計算。高度則由填料、布水布氣層、穩定水層以及超高的高度來計算。同時，還必須考慮到充氧設備的供氣壓力或提升高度。一般總池高在3.5～6.0m左右。填料是生物膜賴以棲息的場所，是生物膜的載體，同時也有截留懸浮物的作用。因此，載體填料是接觸氧化池的關鍵，直接影響生物接觸氧化法的效能。載體填料的要求是：易于生物膜附著，比表面積大，空隙率大，水流阻力小，強度大，化學和生物穩定性好，經久耐用，截留懸浮物質能力強，不溶出有害物質，不引起二次污染，與水的比重相差不大，避免氧化池負荷過重，能使填料間形成均一的流速，價廉易得，運輸和施工方便。目前，國內主要采用合成樹脂類作填料，如硬聚氯乙烯塑料、聚丙烯塑料、環氧玻璃鋼、環氧紙蜂窩等硬性填料;還開發出多種新穎的軟性填料、半軟性填料、彈性生物環填料以及漂浮填料等多種形式的填料。這些填料在生物接觸氧化系統的建設費用中約占55～60%。所以載體填料直接關系到接觸氧化法的經濟效果。
