申請日2015.11.20

　　公開(公告)日2016.04.06

　　IPC分類號C02F9/04

　　摘要

　　一種污水處理用自過濾式新型曝氣裝置，涉及污水處理設備技術領域，特別涉及一種污水處理用自過濾式新型曝氣裝置，包括罐體(1)、動力機構(2)、注水口(3)、加料口(4)、球形鍋(5)、氣管(6)、機架(7)、出水管(8)、過濾器(9)、軟管(10)、空壓機(11)、主軸(12)、葉輪(13)、氣盤(14)，其特征在于，罐體(1)頂部設置動力機構(2)、加料口(4)，底部設置球形鍋(5)，所述的罐體(1)，其一側設置注水口(3)，所述的球形鍋(5)，其下部設置機架(7)，所述的球形鍋(5)，其一側設置氣管(6)，底部設置出水管(8)，所述的出水管(8)，其上設置有過濾器(9)。

　　權利要求書

　　1.一種污水處理用自過濾式新型曝氣裝置，包括罐體(1)、動力機構(2)、注水口(3)、加料口(4)、球形鍋(5)、氣管(6)、機架(7)、出水管(8)、過濾器(9)、軟管(10)、空壓機(11)、主軸(12)、葉輪(13)、氣盤(14)，其特征在于，罐體(1)頂部設置動力機構(2)、加料口(4)，底部設置球形鍋(5)，所述的罐體(1)，其一側設置注水口(3)，所述的球形鍋(5)，其下部設置機架(7)，所述的球形鍋(5)，其一側設置氣管(6)，底部設置出水管(8)，所述的出水管(8)，其上設置有過濾器(9)，所述的過濾器(9)，其具體為內部設置有過濾網的管狀體，空壓機(11)設置于所述的機架(7)內，且其出氣口通過軟管(10)與所述的氣管(6)配合連接，主軸(12)設置于所述的罐體(1)內，所述的主軸(12)，其一端設置葉輪(13)，另一端與所述的動力機構(2)的動力輸出軸配合連接，氣盤(14)設置于所述的球形鍋(5)內，所述的氣盤(14)，其進氣口與所述的氣管(6)配合連接，所述的氣盤(14)，其具體由三個環狀管呈同心圓狀設置，且三個環狀管上均勻分布有氣嘴。

　　2.根據權利要求1所述一種污水處理用自過濾式新型曝氣裝置，其特征在于，所述的動力機構(2)，包括電機、變速器，所述的變速器，其動力輸入軸與電機主軸配合連接，其動力輸出軸與主軸(12)配合連接。

　　3.根據權利要求1所述一種污水處理用自過濾式新型曝氣裝置，其特征在于，所述的罐體(1)、球形鍋(5)，其材質均為不銹鋼。

　　說明書

　　一種污水處理用自過濾式新型曝氣裝置

　　技術領域

　　本實用新型涉及污水處理設備技術領域，特別涉及一種污水處理用自過濾式新型曝氣裝置。

　　背景技術

　　隨著時代和科技的發展，人民生活水平日益提高，人類對生存環境的要求也越來越高，水資源的污染已經成為社會最關注的問題之一，大量的污水排放，進一步破壞了水環境，特別是一些化工企業，污水在不經過處理的情況下直接排放到河道中，嚴重破壞了環境，影響了人們的生產和生活。因此，對污水的處理工程迫在眉睫。

　　在科技高速發展的今天，各大中小污水處理廠林立，各種污水處理設備層出不窮，如曝氣機、污水處理池、凈化設備等，而曝氣機是各個污水處理廠中最常見的污水處理設備。

　　現有的曝氣機，需要放置到污水中進行工作處理，但是，污水具有較強的腐蝕性，處理設備長期處在腐蝕環境中運行，會對設備造成一定的影響，且曝氣后污水中產生的大量懸浮物絮團，總是漂浮于污水表面，這些懸浮物絮團需要進行人工清除，費時費力，勞動強度大。

　　發明內容

　　本實用新型的目的在于，針對上述的問題，提供一種污水處理用自過濾式新型曝氣裝置。

　　為了實現上述目的，本實用新型的技術方案具體如下：

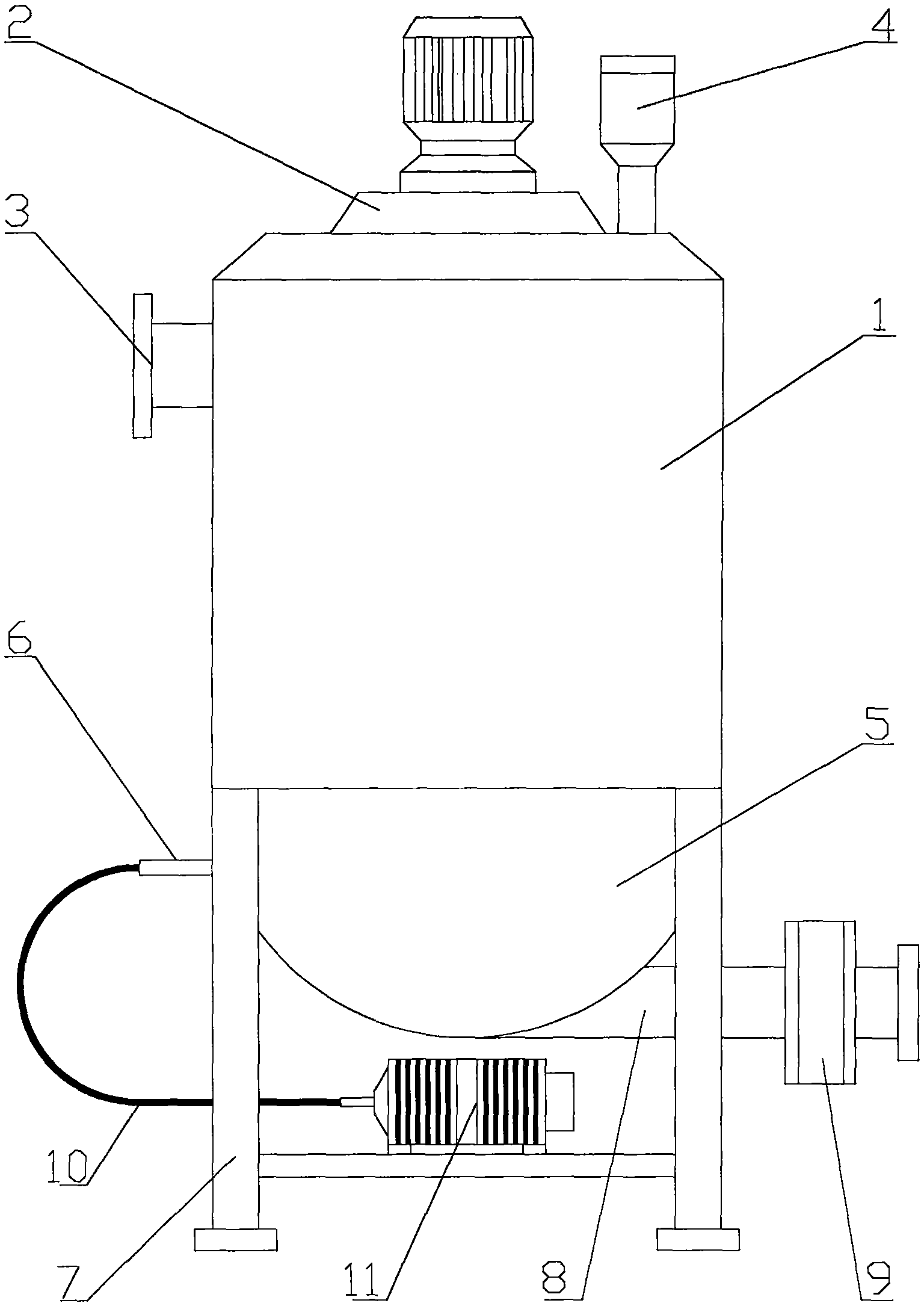

　　一種污水處理用自過濾式新型曝氣裝置，包括罐體1、動力機構2、注水口3、加料口4、球形鍋5、氣管6、機架7、出水管8、過濾器9、軟管10、空壓機11、主軸12、葉輪13、氣盤14，其特征在于，罐體1頂部設置動力機構2、加料口4，底部設置球形鍋5，所述的罐體1，其一側設置注水口3，所述的球形鍋5，其下部設置機架7，所述的球形鍋5，其一側設置氣管6，底部設置出水管8，所述的出水管8，其上設置有過濾器9，所述的過濾器9，其具體為內部設置有過濾網的管狀體，空壓機11設置于所述的機架7內，且其出氣口通過軟管10與所述的氣管6配合連接，主軸12設置于所述的罐體1內，所述的主軸12，其一端設置葉輪13，另一端與所述的動力機構2的動力輸出軸配合連接，氣盤14設置于所述的球形鍋5內，所述的氣盤14，其進氣口與所述的氣管6配合連接，所述的氣盤14，其具體由三個環狀管呈同心圓狀設置，且三個環狀管上均勻分布有氣嘴。

　　所述一種污水處理用自過濾式新型曝氣裝置，其特征在于，所述的動力機構2，包括電機、變速器，所述的變速器，其動力輸入軸與電機主軸配合連接，其動力輸出軸與主軸12配合連接。

　　所述一種污水處理用自過濾式新型曝氣裝置，其特征在于，所述的罐體1、球形鍋5，其材質均為不銹鋼。

　　本實用新型的有益效果是，結構簡單，設計新穎，實用可靠，操作簡單方便，省時省力，能夠有效防止池內懸浮體下沉，加強池內有機物及微生物與溶解氧接觸的目的，從而保證池內微生物在有充足溶解氧的條件下，對污水中有機物的氧化分解作用，本設備整體性好，安裝方便，節省運行費用與占地面積。
