申請日2015.09.15

　　公開(公告)日2016.02.03

　　IPC分類號C05F17/02

　　摘要

　　本實用新型公開了一種利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置，包括依次相連的：振動篩、清洗機、攪拌機、脫水篩、發酵釜、過濾器、儲備槽、混合發酵釜、過濾篩和打包器，儲備槽包括由過濾網分隔的固體渣儲備槽和液體儲備槽，固體渣儲備槽的連接混合發酵釜，還包括螯合系統，螯合系統位于混合發酵釜和過濾篩之間，螯合系統包括由上至下依次連接的：氨基酸廢水收集裝置、生物有機質制備裝置、礦物質復合制備裝置、微生物制劑制備裝置以及復混肥混合裝置。本實用新型利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置制造復混肥，具有肥效好、無污染、投資少、耗能低及見效快的特點，同時還具有環保意義。

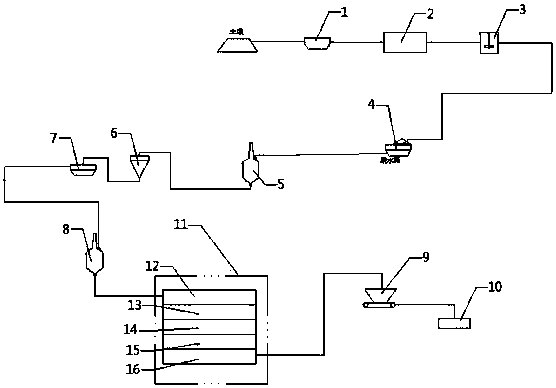

　　摘要附圖



　　權利要求書

　　1.一種利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置，包括依次相連的：振動篩、清洗機、攪拌機、脫水篩、發酵釜、過濾器、儲備槽、混合發酵釜、過濾篩和打包器，所述儲備槽包括由過濾網分隔的上端固體渣儲備槽和下端液體儲備槽兩部分組成，所述固體渣儲備槽的輸出端連接混合發酵釜的輸入端，其特征在于，還包括螯合系統，所述螯合系統位于所述混合發酵釜和所述過濾篩之間，所述螯合系統包括由上至下依次連接的：氨基酸廢水收集裝置、生物有機質制備裝置、礦物質復合制備裝置、微生物制劑制備裝置以及復混肥混合裝置，所述混合發酵釜的輸出端連接所述氨基酸廢水收集裝置的輸入端，所述復混肥混合裝置的輸出端連接所述過濾篩的輸入端。

　　2.根據權利要求1所述一種利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置，其特征在于，所述復混肥混合裝置的輸出端設置有含水量檢測裝置，所述含水量檢測裝置的測量范圍在1-0.01%之間。

　　3.根據權利要求1所述一種利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置，其特征在于，所述復混肥混合裝置的輸出端設置有溫度檢測裝置，所述溫度檢測裝置的測量范圍為0-100攝氏度。

　　4.根據權利要求1所述的一種利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置，其特征在于，所述復混肥混合裝置的輸出端設置有壓力檢測設備，所述壓力檢測設備的測量范圍在0.1-1MPa。

　　5.根據權利要求1所述一種利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置，其特征在于，所述復混肥混合裝置的內側設置有溫度控制裝置，所述溫度控制裝置的控制范圍在10-40攝氏度之間。

　　6.根據權利要求1所述一種利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置，其特征在于，所述復混肥混合裝置的內側設置有烘干裝置。

　　說明書

　　一種利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置

　　技術領域

　　本實用新型涉及生物發酵氨基酸廢水制備肥料的裝置領域，特別是涉及一種利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置。

　　背景技術

　　目前，農資市場中的農業用肥料大體上有兩大類：第一類為無機肥料，如碳銨、尿素、一銨、二銨、氧化鉀、復合肥料等，成分單純，含有效成分高，易溶于水，分解快，易被根系吸收;但是長期使用會產生土壤板結現象，影響農作生長，造成逐年減產，且利用率不高。第二大類為有機肥料，一般以禽類糞便為原料制作而成的一種肥料，富含大量有益物質，包括：多種有機酸、肽類以及包括氮、磷、鉀在內的豐富的營養元素;不僅能為農作物提供全面營養，而且肥效長，可增加和更新土壤有機質，促進微生物繁殖，改善土壤的理化性質和生物活性;但是氮磷鉀含量低，養份不足，不能滿足農作物生長的需要。

　　發明內容

　　本實用新型主要解決的技術問題是提供一種利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置，通過人工螯合系統將生物發酵氨基酸廢水制備有機-無機復混肥的裝置制造復混肥，能夠拓展并提高有機肥制造系統的功能，增強產品的質量和肥效。

　　為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置，包括依次相連的：振動篩、清洗機、攪拌機、脫水篩、發酵釜、過濾器、儲備槽、混合發酵釜、過濾篩和打包器，所述儲備槽包括由過濾網分隔的上端固體渣儲備槽和下端液體儲備槽兩部分組成，所述固體渣儲備槽的輸出端連接混合發酵釜的輸入端，還包括螯合系統，所述螯合系統位于所述混合發酵釜和所述過濾篩之間，所述螯合系統包括由上至下依次連接的：氨基酸廢水收集裝置、生物有機質制備裝置、礦物質復合制備裝置、微生物制劑制備裝置以及復混肥混合裝置，所述混合發酵釜的輸出端連接所述氨基酸廢水收集裝置的輸入端，所述復混肥混合裝置的輸出端連接所述過濾篩的輸入端。

　　在本實用新型一個較佳實施例中，所述復混肥混合裝置的輸出端設置有含水量檢測裝置，所述含水量檢測裝置的測量范圍在1-0.01%之間。

　　在本實用新型一個較佳實施例中，所述復混肥混合裝置的輸出端設置有溫度檢測裝置，所述溫度檢測裝置的測量范圍為0-100攝氏度。

　　在本實用新型一個較佳實施例中，所述復混肥混合裝置的輸出端設置有壓力檢測設備，所述壓力檢測設備的測量范圍在0.1-1MPa。

　　在本實用新型一個較佳實施例中，所述復混肥混合裝置的內側設置有溫度控制裝置，所述溫度控制裝置的控制范圍在10-40攝氏度之間。

　　在本實用新型一個較佳實施例中，所述復混肥混合裝置的內側設置有烘干裝置。

　　本實用新型的有益效果是：本實用新型一種利用生物發酵氨基酸廢水制備有機-無機復混肥的裝置通過人工螯合系統將生物發酵氨基酸廢水制備有機-無機復混肥的裝置制造復混肥，能夠拓展并提高有機肥制造系統的功能，增強產品的質量和肥效，降低污染，同時還能減少耗能。
