申請日2015.11.20
公開(公告)日2016.03.23
IPC分類號C02F9/04; C02F103/34
摘要
本發明針對磷酸鐵生產廢水pH值極低、氮、磷、硫、鐵等污染物濃度高等特點，基于對生產廢水水質水量的分析，提出一種以廢治廢的廢水處理及氮磷資源回收的處理工藝，該工藝采用氧化鎂作為pH值調節劑以及沉淀劑，分步分階段去除不同污染物，并充分利用老化壓濾濃水富含磷的特點，將其一部分作為氨氮吹脫單元的吸收劑，另一部分作為磷酸銨鎂工藝的沉淀劑，以廢治廢，大大降低廢水處理成本。通過該工藝的實施，能有效實現脫氮除磷，在解決廢水污染的同時以磷酸銨、磷酸銨鎂的形式回收氮磷資源。本工藝適用于同時含高濃度氮磷的工農廢水，尤其針對的是磷酸鐵生產廢水。
權利要求書
1.一種磷酸鐵生產廢水的高效脫氮除磷及資源回收工藝，所述磷酸鐵生產廢水包括氧化壓濾廢水和老化壓濾濃水，其特征在于，包括以下步驟：
首先投加MgO調節所述氧化壓濾廢水的pH值，使得所述氧化壓濾廢水中的鐵離子能以氫氧化鐵沉淀的形式析出并在壓濾單元中除去;
繼續往所述氧化壓濾廢水中投加MgO，調節pH值，將氮、磷以磷酸銨鎂沉淀的形式除去;然后通過繼續投加MgO調高所述氧化壓濾廢水的pH值，之后采用吹脫工藝脫除部分氨氮，并利用所述老化壓濾濃水作為吹脫工藝脫除的氨氮的吸收劑，以生成磷酸銨回收氮磷;吹脫工藝處理后所述氧化壓濾廢水中還殘留有氨氮，并同時存在鎂離子，選擇所述老化壓濾濃水作為磷源，并過量加入所述氧化壓濾廢水中形成磷酸銨鎂沉淀以去除殘留氨氮和鎂離子;向所述氧化壓濾廢水和老化壓濾濃水的混合液中投加氫氧化鈣和/或鐵鹽形成磷酸根和硫酸根的鈣鹽和/或鐵鹽以除去所述廢水中的磷酸根和硫酸根;
經上述處理后，出水氨氮含量<5mg/L，磷濃度<1mg/L。
2.一種磷酸鐵生產廢水的高效脫氮除磷及資源回收設備，所述磷酸鐵生產廢水包括氧化壓濾廢水和老化壓濾濃水，其特征在于，包括：
第一反應單元，用于在所述氧化壓濾廢水中投加MgO以調節pH值使所述氧化壓濾廢水中的鐵離子能以氫氧化鐵沉淀的形式析出;
第一壓濾單元，用于除去所述氫氧化鐵沉淀;
第二反應單元，用于向除去所述氫氧化鐵沉淀的所述氧化壓濾廢水中投加MgO以將氮、磷生成磷酸銨鎂沉淀;
第二壓濾單元，用于除去所述第二反應單元產生的磷酸銨鎂沉淀;
氨氮吹脫單元，用于投加MgO并采用吹脫工藝脫除氨氮，以及采用所述老化壓濾濃水作為脫除的氨氮的吸收劑;
第三反應單元，用于將所述老化壓濾濃水過量加入通過所述氨氮吹脫單元脫除氨氮的所述氧化壓濾廢水中，形成磷酸銨鎂沉淀以去除殘留氨氮和鎂離子;
第三壓濾單元，用于除去所述第三反應單元產生的磷酸銨鎂沉淀;
第四反應單元，用于投加氫氧化鈣和/或鐵鹽至所述氧化壓濾廢水和老化壓濾濃水的混合液中，形成磷酸根和硫酸根的鈣鹽和/或鐵鹽沉淀;
第四壓濾單元，用于除去所述第四反應單元產生的磷酸根和硫酸根的鈣鹽沉淀;
其中，所述第一反應單元連接至所述氧化壓濾廢水的排放口;所述第一反應單元、第一壓濾單元、第二反應單元、第二壓濾單元、氨氮吹脫單元、第三反應單元、第三壓濾單元、第四反應單元和第四壓濾單元依次連接。
說明書
磷酸鐵生產廢水的高效脫氮除磷及資源回收工藝及設備
技術領域
本發明涉及水處理技術領域，特別涉及一種磷酸鐵生產廢水的高效脫氮除磷及資源回收工藝及設備。
背景技術
磷酸鐵鋰(LiFePO4)被認為是最有前途的鋰離子電池正極材料，磷酸鐵是其前驅體。在磷酸鐵生產過程中會產生大量含高濃度氮、磷、硫、鐵的酸性廢水。廢水中的氮、磷既是引起水體富營養化的污染因子，也是極具利用價值的營養元素，尤其磷還是一種不可再生的寶貴資源。若不能很好地處理這類生產廢水，一方面對環境造成嚴重污染且浪費資源，另外也將損害磷酸鐵鋰電池的綠色電池形象。
高濃度氨氮廢水和含磷廢水不適合直接采用傳統生化法進行處理。目前，高濃度氨氮廢水通常先利用空氣吹脫和蒸汽汽提法進行氨氮的大幅削減，高濃度含磷廢水則采用化學法除磷，而針對磷的資源回收，現有技術包括吸附回收技術、羥基磷酸鈣(HAP)結晶回收技術和磷酸銨鎂(MAP)結晶回收技術。磷酸銨鎂(MAP)工藝因可以同時去除和回收其中的氨氮和磷而受到廣泛關注。
目前關于廢水處理的多數研究集中在高濃度氨氮的吹脫及磷酸銨鎂沉淀去除，或者利用磷酸銨鎂結晶法回收廢水中高濃度的磷，而針對磷酸鐵及磷酸鐵鋰生產廢水的處理研究很少。磷酸鐵生產廢水同時存在高濃度氨氮和磷的問題，除此之外，廢水pH值極低，鐵離子、硫酸根離子的濃度也相當高。雖然磷酸銨鎂(MAP)工藝能同時脫氮除磷，受到研究者的青睞，但該工藝并不能完全解決實際廢水的氮磷問題，也無法去除其他污染物，且磷酸銨鎂工藝出水含鹽量高，影響廢水的進一步生物處理。
現有高濃度氨氮和高濃度含磷廢水處理技術直接用于處理磷酸鐵生產廢 水時存在以下問題：
第一，高濃度氨氮廢水在吹脫時需要將廢水pH調節至11以上，磷酸鐵生產廢水的pH值極低(pH<2)，如果采用吹脫方式來除去大部分氨氮，將需要消耗大量的堿，導致成本過高;
第二，磷酸銨鎂工藝是基于水系統中的NH4+、PO43-、及Mg2+可生成MgNH4PO4·6H2O沉淀，從而可以達到同時除去水體系的氨氮和磷酸鹽的目的，也就是說，此時氮磷是以一定比例從水中除去的，沉淀析出后，廢水中仍會有部分氨氮或磷殘留，需要進一步處理，即需要和其他廢水處理技術手段相結合才能真正解決廢水氮磷問題，導致工藝復雜;
第三，多數氨氮吹脫工藝中采用氫氧化鈉來調節廢水pH值，使得廢水中引入鈉離子，增加了廢水的含鹽量，需要結合其他工藝如膜技術、三效蒸發技術將其從水中除去，增加了廢水處理成本;
第四，形成磷酸銨鎂沉淀的前提是水中存在一定比例的NH4+、PO43-、及Mg2+，在處理高濃度氨氮廢水時，需要另加大量的磷酸鹽以及沉淀劑，導致磷酸銨鎂沉淀法處理成本較高，阻礙了實際應用。
發明內容
本發明提供一種磷酸鐵生產廢水的高效脫氮除磷及資源回收工藝及設備，以解決現有技術中的上述缺陷。
本發明的技術方案如下：
一種磷酸鐵生產廢水的高效脫氮除磷及資源回收工藝，所述磷酸鐵生產廢水包括氧化壓濾廢水和老化壓濾濃水，該工藝包括以下步驟：
首先投加MgO調節所述氧化壓濾廢水的pH值，使得所述氧化壓濾廢水中的鐵離子能以氫氧化鐵沉淀的形式析出并在壓濾單元中除去;
繼續往所述氧化壓濾廢水中投加MgO，調節pH值，將氮、磷以磷酸銨鎂沉淀的形式除去;然后通過繼續投加MgO調高所述氧化壓濾廢水的pH值，之后采用吹脫工藝脫除部分氨氮，并利用所述老化壓濾濃水作為吹脫工藝脫 除的氨氮的吸收劑，以生成磷酸銨回收氮磷;吹脫工藝處理后所述氧化壓濾廢水中還殘留有氨氮，并同時存在鎂離子，選擇所述老化壓濾濃水作為磷源，并過量加入所述氧化壓濾廢水中形成磷酸銨鎂沉淀以去除殘留氨氮和鎂離子;向所述氧化壓濾廢水和老化壓濾濃水的混合液中投加氫氧化鈣和/或鐵鹽形成磷酸根和硫酸根的鈣鹽和/或鐵鹽以除去所述廢水中的磷酸根和硫酸根;
經上述處理后，出水氨氮含量<5mg/L，磷濃度<1mg/L。

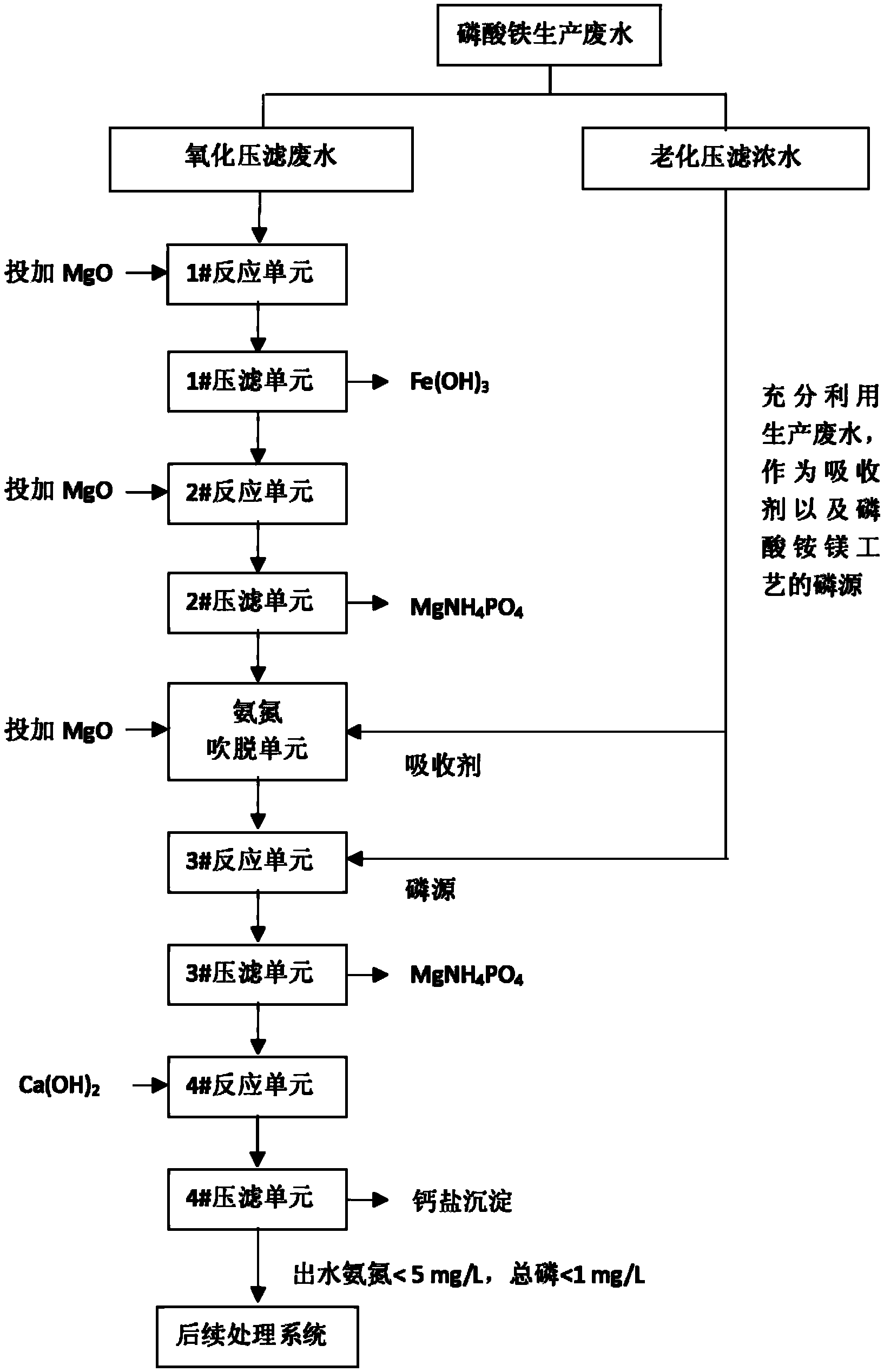

一種磷酸鐵生產廢水的高效脫氮除磷及資源回收設備，所述磷酸鐵生產廢水包括氧化壓濾廢水和老化壓濾濃水，該設備包括：
第一反應單元，用于在所述氧化壓濾廢水中投加MgO以調節pH值使所述氧化壓濾廢水中的鐵離子能以氫氧化鐵沉淀的形式析出;
第一壓濾單元，用于除去所述氫氧化鐵沉淀;
第二反應單元，用于向除去所述氫氧化鐵沉淀的所述氧化壓濾廢水中投加MgO以將氮、磷生成磷酸銨鎂沉淀;
第二壓濾單元，用于除去所述第二反應單元產生的磷酸銨鎂沉淀;
氨氮吹脫單元，用于投加MgO并采用吹脫工藝脫除氨氮，以及采用所述老化壓濾濃水作為脫除的氨氮的吸收劑;
第三反應單元，用于將所述老化壓濾濃水過量加入通過所述氨氮吹脫單元脫除氨氮的所述氧化壓濾廢水中，形成磷酸銨鎂沉淀以去除殘留氨氮和鎂離子;
第三壓濾單元，用于除去所述第三反應單元產生的磷酸銨鎂沉淀;
第四反應單元，用于投加氫氧化鈣和/或鐵鹽至所述氧化壓濾廢水和老化壓濾濃水的混合液中，形成磷酸根和硫酸根的鈣鹽和/或鐵鹽沉淀;
第四壓濾單元，用于除去所述第四反應單元產生的磷酸根和硫酸根的鈣鹽沉淀;
其中，所述第一反應單元連接至所述氧化壓濾廢水的排放口;所述第一反應單元、第一壓濾單元、第二反應單元、第二壓濾單元、氨氮吹脫單元、第三反應單元、第三壓濾單元、第四反應單元和第四壓濾單元依次連接。
所述氨氮吹脫單元和所述第三反應單元老化壓濾廢水的引入可以通過管路、儲罐等方式，此處不進行限定。
與現有技術相比，本發明的有益效果如下：
第一.本發明并未在一開始就上吹脫工藝來達到大幅削減氨氮的目的，而是先通過投加氧化鎂調節pH值，使得廢水中的鐵離子形成沉淀被除去，而之后調高pH值，使得廢水中的氮、磷以磷酸銨鎂沉淀的形式析出，此后才進一步調高pH值，使得剩余氨氮被吹脫出來，并利用生產廢水進行吸收，達到有效利用廢物的目的。顯然，針對此類廢水的特點，本發明的分步分階段去除不同污染物的工藝更加合理;
第二.本發明利用廢水中富含氮、磷的特點，充分利用磷酸銨鎂工藝的優勢，首先經過一次磷酸銨鎂沉淀單元去除氧化壓濾廢水中的磷，使得廢水中只剩氮，有利于后續氨氮的吹脫;而后針對吹脫后廢水中殘留氨氮以及引入的鎂離子，再次采用磷酸銨鎂工藝并利用廢磷酸以實現氮、鎂的同時去除。通過磷酸銨鎂工藝與氨氮吹脫工藝、水中殘留磷的化學沉淀工藝相結合，實現氮、磷的達標排放;
第三.本發明采用氧化鎂作為pH值調節劑以及沉淀劑，即使在工藝前段引入了鎂離子，也能在后續二次磷酸銨鎂沉淀單元中被除去，并不會增加廢水含鹽量;
第四.本發明基于磷酸鐵生成廢水的水質水量分析，充分利用老化壓濾濃水富含磷的特點，將其一部分作為氨氮吹脫單元的吸收劑，另一部分作為磷酸銨鎂工藝的沉淀劑，以廢治廢，大大降低廢水處理成本。
當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。
