申請日2015.11.04

　　公開(公告)日2016.04.06

　　IPC分類號C02F3/28

　　摘要

　　本實用新型公開了一種用于生活污水回用的厭氧反應器，包括主體，其特征在于：所述的主體從下往上依次分為混合區、第一厭氧區、第二厭氧區沉淀區、氣液分離區，所述的混合區下端設有進水口，所述的氣液分離區上端設有沼氣排放口，下端設有回流管，所述的第一厭氧區和第二厭氧區分別設有第一回流管和第二回流管，所述的第一回流管和第二回流管均向下傾斜并合流通向混合區，本實用新型將管路設在厭氧反應器外面，增加了反應器內部的有效空間，回流管設計簡單，容易控制循環量。

　　權利要求書

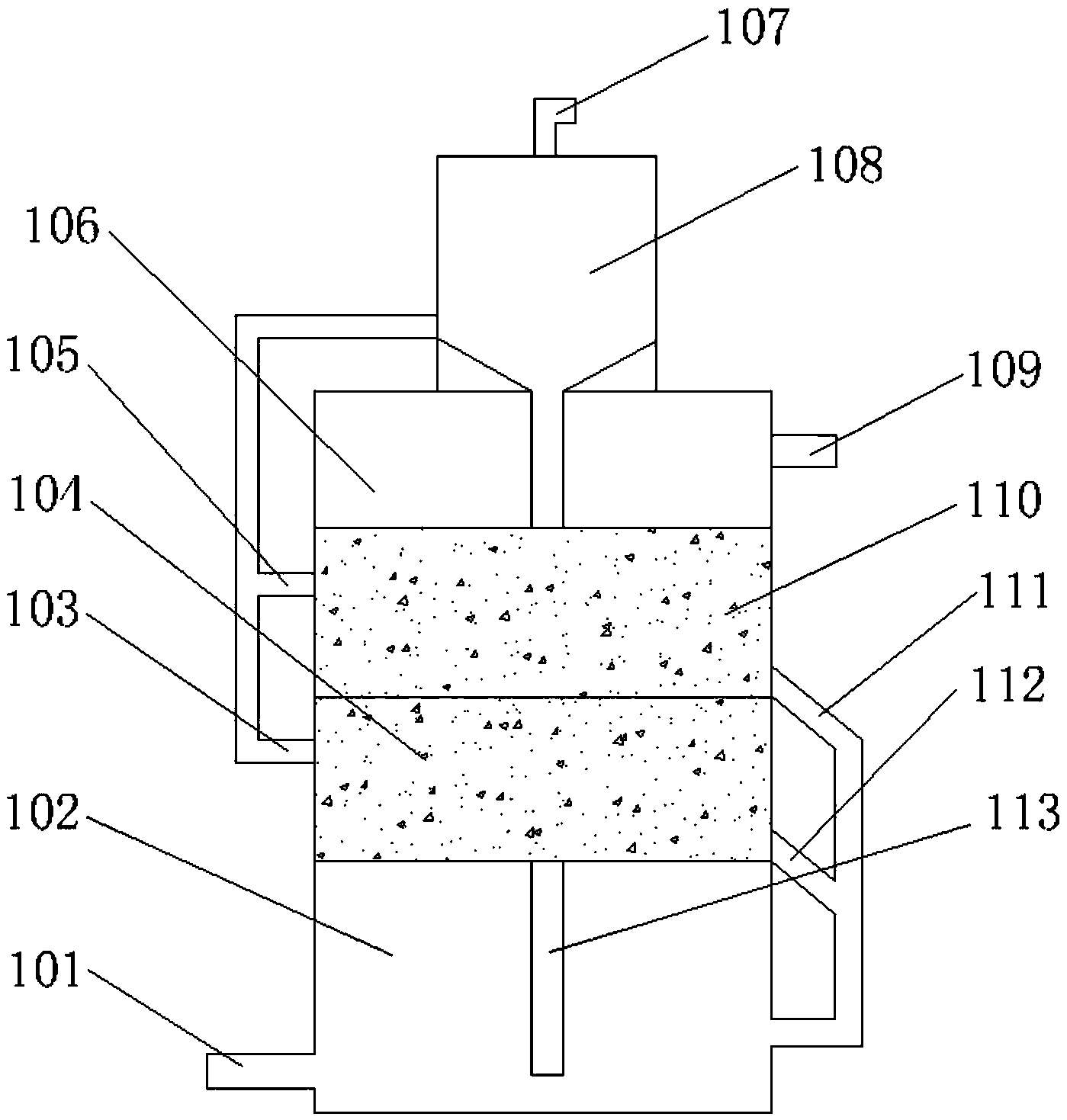

　　1.一種用于生活污水回用的厭氧反應器，包括主體，其特征在于：所述的主體從下往上依次分為混合區(102)、第一厭氧區(104)、第二厭氧區(110)、沉淀區(106)、氣液分離區(108)，所述的混合區(102)下端設有進水口(101)，所述的第一厭氧區(104)和第二厭氧區(110)分別設有第一回流管(112)和第二回流管(111)，所述的第一厭氧區(104)和第二厭氧區(110)還分別設有第一沼氣管(103)和第二沼氣管(105)，所述的沉淀區(106)設有出水口(109)，所述的氣液分離區(108)上端設有沼氣排放口(107)，下端設有回流管(113)，所述的第一回流管(112)和第二回流管(111)均向下傾斜并合流通向混合區(102)。

　　2.根據權利要求1所述的一種用于生活污水回用的厭氧反應器，其特征在于所述的第一回流管(112)、第二回流管(111)、第一沼氣管(103)、第二沼氣管(105)均設在主體外面。

　　3.根據權利要求1所述的一種用于生活污水回用的厭氧反應器，其特征在于所述的回流管(113)從氣液分離區(108)底部通向混合區(102)。

　　4.根據權利要求1所述的一種用于生活污水回用的厭氧反應器，其特征在于所述的第一沼氣管(103)和第二沼氣管(105)合流并通向氣液分離區(108)。

　　說明書

　　一種用于生活污水回用的厭氧反應器

　　技術領域

　　本實用新型涉及生活污水處理的技術領域，具體涉及一種用于生活污水回用的厭氧反應器。

　　背景技術

　　內循環厭氧反應器(internalcirculationreactor，IC)，是荷蘭PAQUES公司于20世紀80年代中期在UASB反應器的基礎上開發成功的第3代超高效厭氧反應器。到1988年，世界上第一座生產性規模的IC反應器在荷蘭投入運行。由于其處理容量高、投資少、占地省、運行穩定等特點，引起了各國水處理人員的矚目，有人視之為第三代厭氧生化反應器的代表工藝之一。到目前為止，已成功地應用于啤酒生產、造紙、食品加工、檸檬酸等行業的生產污水治理進一步研究開發IC反應器、推廣其應用范圍已成為厭氧廢水處理的熱點之一，但也存在一些限制性缺點，在污水可生化性不是太好的情況下，由于水力停留時間比較短污染物去除率較低，出水污染物濃度較高，增加了后續好氧池的負擔。另外，IC由于氣體內循環，特別是對進水水質不太穩定的廠，導致IC出水水量極不穩定，出水水質也相對不穩定，有時可能還會出現短暫不出水現象，對后序處理工藝是有影響的。

　　發明內容

　　本實用新型所要解決的技術問題是，提供一種用于生活污水回用的厭氧反應器，將管路設在厭氧反應器外面，增加了反應器內部的有效空間，回流管設計簡單，容易控制循環量。

　　為實現上述目的，本實用新型采取的技術方案是：

　　一種用于生活污水回用的厭氧反應器，包括主體，其特征在于：所述的主體從下往上依次分為混合區、第一厭氧區、第二厭氧區、沉淀區、氣液分離區，所述的混合區下端設有進水口，所述的第一厭氧區和第二厭氧區分別設有第一 回流管和第二回流管，所述的第一厭氧區和第二厭氧區還分別設有第一沼氣管和第二沼氣管，所述的沉淀區設有出水口，所述的氣液分離區上端設有沼氣排放口，下端設有回流管，所述的第一回流管和第二回流管均向下傾斜并合流通向混合區。

　　作為優選，所述的第一回流管、第二回流管、第一沼氣管、第二沼氣管均設在主體外面。

　　作為優選，所述的回流管從氣液分離區底部通向混合區。

　　作為優選，所述的第一沼氣管和第二沼氣管合流并通向氣液分離區。

　　本實用新型所述的一種用于生活污水回用的厭氧反應器，彌補了現有技術的不足，將管路設在厭氧反應器外面，增加了反應器內部的有效空間，回流管設計簡單，容易控制循環量。
