申請日2015.11.20

　　公開(公告)日2016.04.13

　　IPC分類號C02F9/14; C02F11/02; C02F11/12

　　摘要

　　本實用新型公開了一種脫氮除磷及污泥減量化污水處理系統，包括由管道依次連接的厭氧池、缺氧池，好氧池和沉淀池，厭氧池連接有進水管，缺氧池的首端通過安裝有污泥回流泵的內回流管與好氧池相連接，沉淀池連接有出水管;缺氧池的首端通過安裝有排水閥的管道與上流式循環池相連接，上流式循環池通過安裝有抽泥泵和進泥閥的管道與沉淀池的底部相連接，上流式循環池的底部通過安裝有排泥閥的管道與污泥處理池相連接。本實用新型結構簡單，可一體化建設，減少占地面積，可強化脫氮除磷效果且從源頭上減少剩余污泥的產生。

　　權利要求書

　　1.一種脫氮除磷及污泥減量化污水處理系統，其特征在于，包括由管道依次連接的厭氧池、缺氧池、好氧池和沉淀池，所述厭氧池連接有進水管，缺氧池的首端通過安裝有污泥回流泵的內回流管與好氧池相連接，所述沉淀池連接有出水管;所述缺氧池的首端通過安裝有排水閥的管道與上流式循環池相連接，所述上流式循環池通過安裝有抽泥泵和進泥閥的管道與沉淀池的底部相連接，所述上流式循環池的底部通過安裝有排泥閥的管道與污泥處理池相連接，所述污泥處理池設有污泥脫水管，上流式循環池通過安裝有第一循環閥的管道與曝氣池相連接，所述曝氣池通過安裝有第二循環閥的循環回流管連接到抽泥泵和進泥閥之間的管道。

　　2.根據權利要求1所述的一種脫氮除磷及污泥減量化污水處理系統，其特征在于，所述缺氧池內部設置有第一攪拌器、第二攪拌器。

　　3.根據權利要求1所述的一種脫氮除磷及污泥減量化污水處理系統，其特征在于，所述好氧池內部設置有懸掛式的組合填料。

　　4.根據權利要求1所述的一種脫氮除磷及污泥減量化污水處理系統，其特征在于，所述好氧池底部設有微孔曝氣裝置。

　　5.根據權利要求1所述的一種脫氮除磷及污泥減量化污水處理系統，其特征在于，所述曝氣池的底部中央設置有微孔曝氣裝置。

　　6.根據權利要求1所述的一種脫氮除磷及污泥減量化污水處理系統，其特征在于，所述沉淀池中設置有刮泥板。

　　7.根據權利要求1所述的一種脫氮除磷及污泥減量化污水處理系統，其特征在于，所述上流式循環池內部設有三相分離器。

　　說明書

　　一種脫氮除磷及污泥減量化污水處理系統

　　技術領域

　　本實用新型涉及污水處理技術領域，具體涉及一種脫氮除磷及污泥減量化污水處理系統。

　　背景技術

　　隨著我國經濟的快速發展以及城鎮化進程的加快，生活污水的排放量逐年增加。生活污水富含氮和磷，未經處理或處理未達標就排入自然水體，會造成水體中植物和藻類的過度生長，引起水體的富營養化。富營養化的水體中溶解氧減少，使得魚類大量死亡，水質惡化，污染環境。

　　因此，生活污水處理開始從單一的以去除有機物為目的向強化脫氮除磷的功能轉變。我國現行的《城鎮污水處理廠污染物排放際準》(GB18918-2002)對氮和磷的排放做了較為嚴格的要求，這就要求新建的污水處理廠必須考慮氮和磷的排放達標問題，而對于已在運行的污水處理廠則要求進行提標改造，加強其脫氮除磷的功能。

　　在采用活性污泥法處理污水處理過程中，會產生大量的剩余污泥。根據住建部的統計數據，全國年污泥總生產量超過3000萬噸(以含水率80%計)，剩余污泥若得不到妥善處理和處置，將會對環境造成嚴重的危害。因此，在污水處理過程中減少剩余污泥的產生，從源頭上實現污泥的減量化顯得尤為重要。

　　實用新型內容

　　本實用新型的目的是為了克服現有技術的缺點和不足，提供結構簡單，可一體化建設，減少占地面積，可強化脫氮除磷效果且從源頭上減少剩余污泥產生的一種脫氮除磷及污泥減量化污水處理系統。

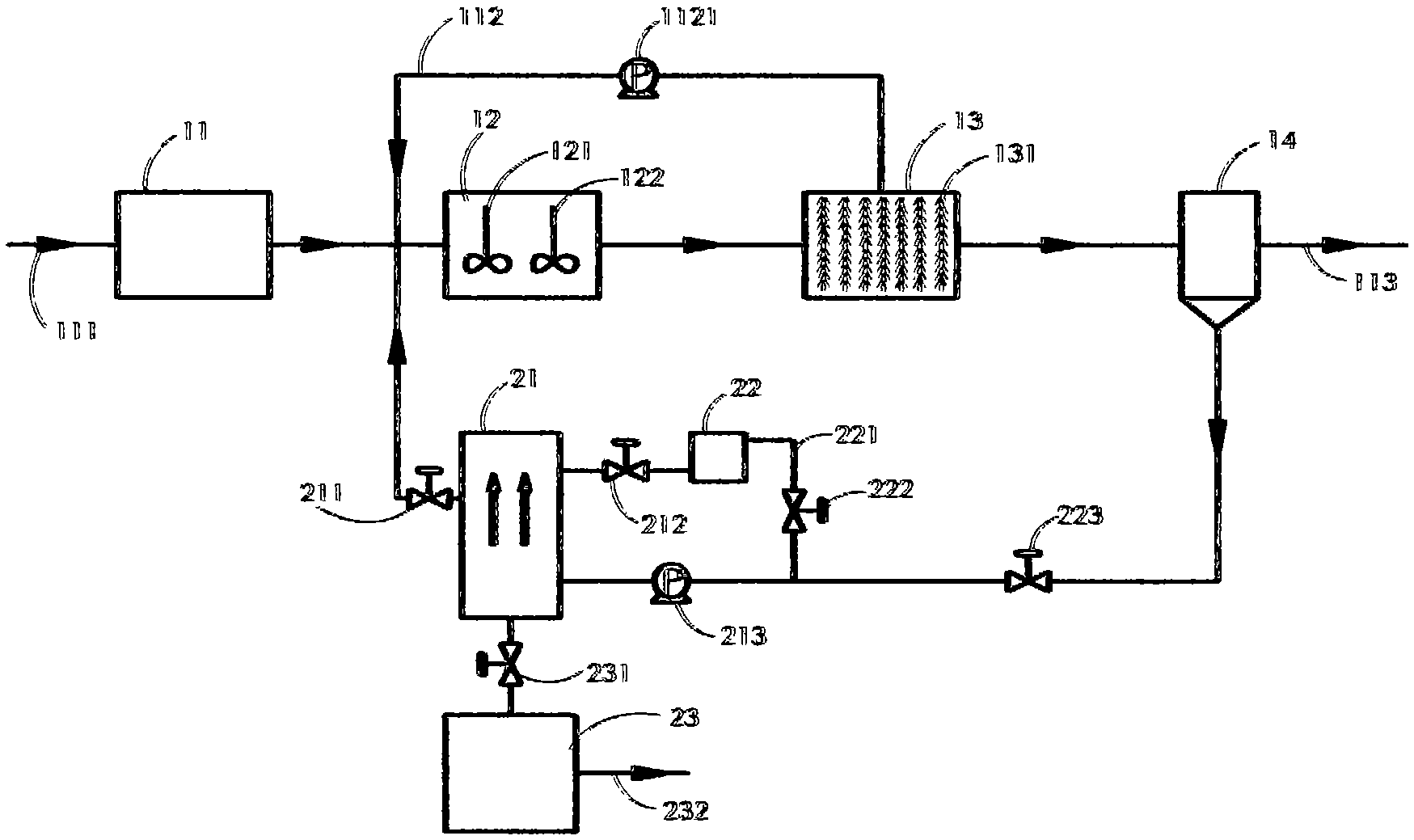

　　一種脫氮除磷及污泥減量化污水處理系統，包括由管道依次連接的厭氧池、缺氧池、好氧池和沉淀池，所述厭氧池連接有進水管，所述缺氧池的首端通過安裝有污泥回流泵的內回流管與好氧池相連接，所述沉淀池連接有出水管;所述缺氧池的首端通過安裝有排水閥的管道與上流式循環池相連接，所述上流式循環池通過安裝有抽泥泵和進泥閥的管道與沉淀池的底部相連接，所述上流式循環池的底部通過安裝有排泥閥的管道與污泥處理池相連接，所述污泥處理池設有污泥脫水管，所述上流式循環池通過安裝有第一循環閥的管道與曝氣池相連接，所述曝 氣池通過安裝有第二循環閥的循環回流管連接到抽泥泵和進泥閥之間的管道。

　　優選的，所述缺氧池內部設置有第一攪拌器、第二攪拌器。

　　優選的，所述好氧池內部設置有懸掛式的組合填料，底部設有微孔曝氣裝置，所述曝氣池的底部中央設置有微孔曝氣裝置。

　　優選的，所述沉淀池中設置有刮泥板。

　　優選的，所述上流式循環池內部設有三相分離器。

　　本實用新型的工作過程：

　　污水進入?yún)捬醭�，利用厭氧池�?nèi)厭氧菌的作用，去除廢水中的有機物，并提高廢污水的可生化性;經過厭氧處理后的污水進入缺氧池，在攪拌器的攪拌作用下污水與好氧池回流的硝化污泥充分混合，利用反硝化聚磷菌對污水進行脫氮除磷反硝化作用;

　　污水進入好氧池，好氧池中懸掛有組合生物填料，使得填料表面長滿生物膜，污水與生物膜接觸過程中，水中的有機物被微生物吸附和氧化分解;好氧池內的部分混合液經內回流管和污泥回流泵回流至缺氧池中進行反硝化處理;另一部分混合液經管道進入沉淀池中進行泥水分離，沉淀池中上清液達標排放，沉淀污泥在抽泥泵的作用下間歇性進入上流式循環池中;進泥時，打開進泥閥，其它與上流式循環池相連的排泥閥、排水閥、第一循環閥和第二循環閥全部關閉;

　　上流式循環池內的污泥達到一定量時，關閉進泥閥，打開第一循環閥和第二循環閥，開啟曝氣池內的曝氣裝置，污泥在抽泥泵的提升作用下，在上流式循環池和曝氣池組成的體系中循環向上流動，流動路徑為從上流式循環池上端的循環管進入曝氣池底部，曝氣后的泥水混合物從曝氣池上部流出，經抽泥泵從下端流回上流式循環池中，整個循環系統處于好氧一兼氧一厭氧生化反應。當剩余污泥得到充分消化，污泥中絕大部分的有機物被降解去除，進一步脫氮除磷，污泥減量化完成，停止曝氣，進入沉淀期。消化減量后的混合液通過上流式循環池中的三相分離器實現泥水分離，大顆粒污泥沉淀于池底部，關閉第一循環閥，開啟排水閥，上清液自流進入缺氧池中，污泥則通過排泥閥進入污泥處理池中。

　　本實用新型的有益效果是：

　　1、本實用新型的脫氮除磷及污泥減量化污水處理系統，結構新穎，布局合理，可一體化建設，占地面積少，處理效率高，產泥量少;好氧池硝化液回流及 上流式循環池內的污泥消化液回流至缺氧池，為反硝化脫氮提供碳源，可強化反硝化脫氮除磷功能。

　　2、剩余污泥在上流式循環池、曝氣池與抽泥泵組成的間歇式循環系統中可形成好氧-缺氧-厭氧循環交替進行的生化反應，污泥中的有機物得到進一步降解，氨氮去除效率高，污泥減量效果好，從而從源頭上減少剩余污泥的產生。
