申請日2015.11.20
公開(公告)日2016.03.23
IPC分類號C02F11/04; B01D53/14; B01D53/78
摘要
本發明公開了一種高固含率污泥的厭氧消化處理方法，步驟如下：采用如下發酵裝置厭氧消化固含率為15～20%的污泥：所述發酵裝置包括反應器、氣體循環系統、微通氣裝置，所述氣體循環系統包括吸收槽、氣體循環泵、流量控制器，所述反應器出氣口連接吸收槽進氣口，所述吸收槽出氣口a連接氣體循環泵進氣口，所述氣體循環泵出氣口經流量控制器后連接反應器進氣口，所述微通氣裝置與反應器進氣口連通，所述反應器內部設有攪拌槳，所述吸收槽另有出氣口b。本發明方法可以有效分解高固含率高達15～20%的高固含率污泥，分解率高，產甲烷率高，大大提高污泥的處理效率，并大幅度降低了處理成本，工業應用前景良好。
權利要求書
1.一種高固含率污泥的厭氧消化處理方法，其特征在于：采用如下發酵裝置厭氧消化固含率為15～20%的污泥：所述發酵裝置包括反應器、氣體循環系統、微通氣裝置，所述氣體循環系統包括吸收槽、氣體循環泵、流量控制器，所述反應器出氣口連接吸收槽進氣口，所述吸收槽出氣口a連接氣體循環泵進氣口，所述氣體循環泵出氣口經流量控制器后連接反應器進氣口，所述微通氣裝置與反應器進氣口連通，所述反應器內部設有攪拌槳，所述吸收槽另有出氣口b。
2.根據權利要求1所述的厭氧消化處理方法，其特征在于：按每天取料、投料的方式運行，添加污泥的量為20g/L/d，取出污泥的體積與加入污泥的體積相同。
3.根據權利要求1所述的厭氧消化處理方法，其特征在于：所述吸收槽中添加有水或堿性溶液;
優選地，所述水或堿性溶液的加入量為反應器的工作體積的1/2;和/或所述水或堿性溶液每周更換一次。
優選地，所述堿性溶液是氫氧化鈉、氫氧化鈣溶液。
4.根據權利要求1所述的厭氧消化處理方法，其特征在于：所述發酵裝置中，吸收槽的出氣口b依次連接冷卻裝置、干燥裝置、流量計，所述流量計與微通氣裝置連接邏輯控制器。
5.根據權利要求4所述的處理方法，其特征在于：所述微通氣裝置向反應器內通入的空氣的量不低于流量計檢測的氣體產生量的1%;
優選地，微通氣裝置向反應器內通入的空氣的量為流量計檢測的氣體產生量的3%。
6.根據權利要求4所述的處理方法，其特征在于：所述流量控制器控制氣體循環量為流量計檢測的氣體產生量的5-10倍。
7.根據權利要求1所述的厭氧消化處理方法，其特征在于：
所述發酵裝置中，所述吸收槽與氣體循環泵之間連接有除水裝置，所述氣體循環泵與回路并聯于氣體循環系統中，所述回路上設置有調節閥;優選地，所述發酵裝置中，所述除水裝置由容器、塞子、進氣口、出氣口構成，所述容器頂部開口，所述開口由塞子密封，所述進氣口和出氣口穿過塞子進入容器，所述進氣口位置低于出氣口位置。
和/或，所述發酵裝置中，所述反應器進氣口有一個進氣端和兩個出氣端，所述進氣端與兩個出氣端由轉換接頭連接，出氣端a置于反應器底部，出氣端b置于反應器頂部;優選地，氣體經出氣端b進入反應器的效果較優。
8.根據權利要求1所述的厭氧消化處理方法，其特征在于：所述攪拌槳為泛能式攪拌槳，其轉速為140rpm。
9.根據權利要求1所述的厭氧消化處理方法，其特征在于：
反應器內的溫度不低于50℃;優選地，所述反應器內的溫度為55-60℃;
和/或，所述反應器內的pH為7.5以上;優選地，所述反應器內的pH為8.0。
10.根據權利要求1所述的厭氧消化處理方法，其特征在于：所述污泥的固含率為15.9～18.0%。
說明書
一種高固含率污泥的厭氧消化處理方法
技術領域
本發明涉及一種高固含率污泥的厭氧消化處理方法。
背景技術
污泥是指污水處理過程中產生的半固態或固態物質。目前，在中國，污水處理的一般工藝流程為：厭氧處理→脫氮→好氧處理。好氧處理的時候，NH4+被氧化為NO3—，含有NO3—的液體返送至脫氮槽，將NO3—還原為N2。污泥一部分返送至厭氧處理槽，其余部分進行濃縮。在濃縮工段，添加高分子絮凝劑后用壓帶機進行脫水，得到含水約80%的濃縮污泥。污水處理量100,000噸/天的污水處理廠的濃縮污泥排放量為60-80噸/天(污水量的0.06-0.08%)。這種濃縮污泥(含水約80%)在全國和成都市的年排放量分別為3000萬噸和55萬噸。
濃縮污泥的處理方式包括填埋、焚燒、好氧消化、厭氧消化等，目前通常采用填埋、焚燒的方式處理。但是，由于濃縮污泥仍含有80%左右的水分，用于焚燒耗能大，如焚燒溫度未達到800℃以上時，易產生二噁英等二次污染物;此外，由于濃縮污泥用于填埋會引發滲濾液污染地下水系統，濃縮污泥的填埋受到限制。
厭氧消化是厭氧微生物在厭氧條件下分解有機物的過程，其是一種實現污泥減量化、穩定化、無害化的有效手段，產生的沼氣可以用于鍋爐燒蒸汽或發電。然而，目前的厭氧消化技術處理污泥的固含率一般低于10%。如，吳靜等在《環境科學》2014年9月(第35卷第9期)上發表的文獻“熱水解-高溫厭氧消化工藝處理高含固率剩余污泥的中試研究”中公開了一種處理固含率為8～9%的高固含率污泥的厭氧消化方法，其厭氧裝置僅包括發酵罐(反應器)，其有機物降解率為42%。由于現有方法處理的污泥的固含率低，導致待處理污泥的體積非常大，進而使得處理成本非常高，提高待處理污泥的固含率，降低待處理的體積，減少投資，降低成本已成為一種趨勢。
然而，若提高處理污泥的濃度，即提高污泥的固含量，采用目前的厭氧發酵裝置和方法則難以有效厭氧消化。目前未見采用厭氧發酵的方式處理固含量大于15%的污泥的報道。
發明內容
本發明的目的在于提供一種高固含率污泥的厭氧消化處理方法，以有效處理高固含量的濃縮污泥，降低污泥處理成本。

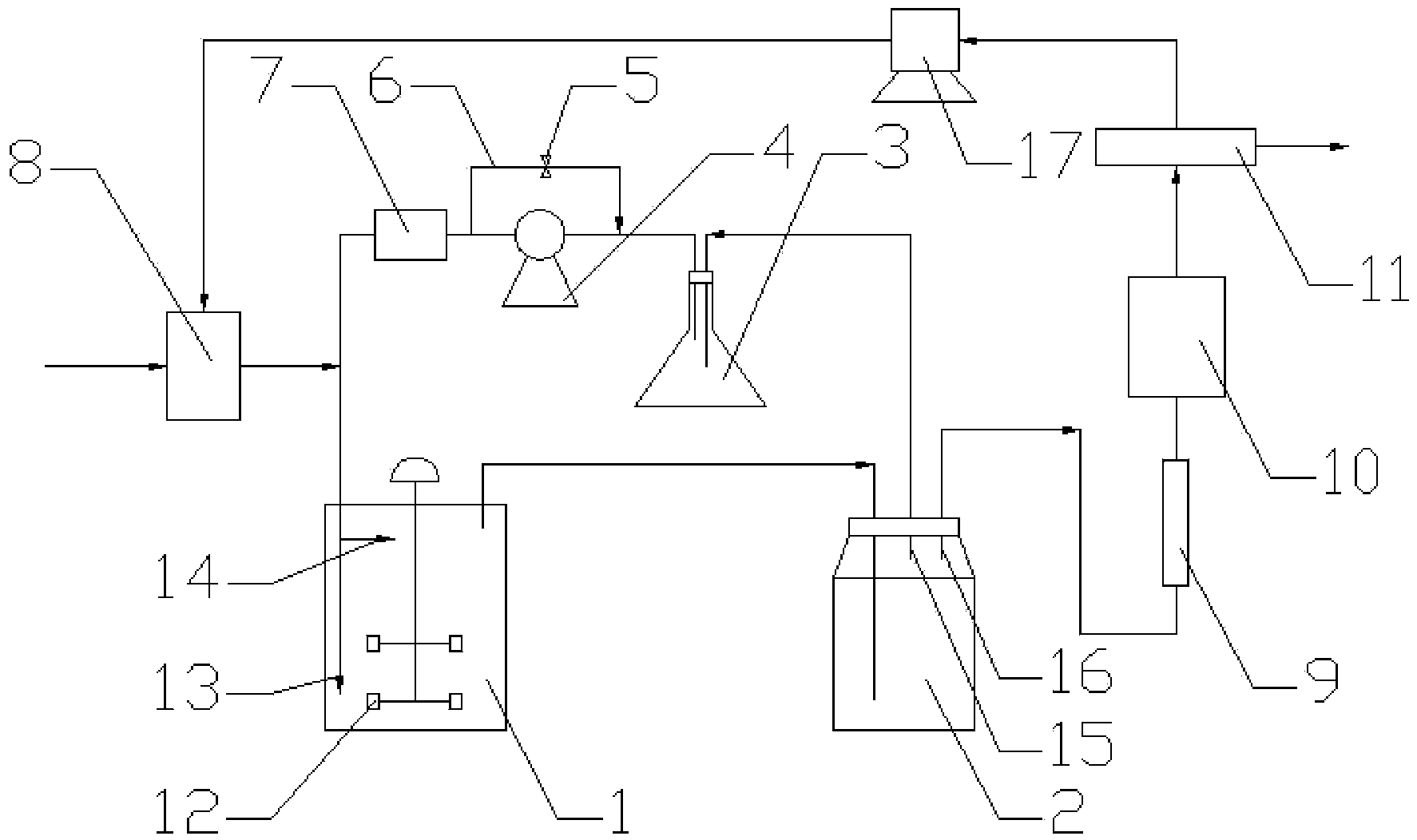

本發明高固含率污泥的厭氧消化處理方法，它是采用如下發酵裝置厭氧消化固含率為15～20%的污泥：所述發酵裝置包括反應器、氣體循環系統、微通氣裝置，所述氣體循環系統包括吸收槽、氣體循環泵、流量控制器，所述反應器出氣口連接吸收槽進氣口，所述吸收槽出氣口a連接氣體循環泵進氣口，所述氣體循環泵出氣口經流量控制器后連接反應器進氣口，所述微通氣裝置與反應器進氣口連通，所述反應器內部設有攪拌槳，所述吸收槽另有出氣口b。
優選地，按每天取料、投料的方式運行，添加污泥的量為20g/L/d，取出污泥的體積與加入污泥的體積相同。
g/L/d：是指每天每一升工作體積加入污泥的克數，如，若添加污泥的量20g/L/d，反應器中的工作體積為2.4L，則每天加入的污泥的量為48g。
工作體積：是指反應器中的污泥總體積。
優選地，所述吸收槽中添加有水或堿性溶液。進一步優選地，所述水或堿性溶液的加入量為反應器的工作體積的1/2;和/或所述水或堿性溶液每周更換一次;進一步優選地，所述堿性溶液是氫氧化鈉、氫氧化鈣溶液。
優選地，所述發酵裝置中，吸收槽的出氣口b依次連接冷卻裝置、干燥裝置、流量計，所述流量計與微通氣裝置連接邏輯控制器。
優選地，微通氣裝置向反應器內通入的空氣的量不低于流量計檢測的氣體產生量的1%。進一步優選地，微通氣裝置向反應器內通入的空氣的量為流量計檢測的氣體產生量的3%。
優選地，流量控制器控制氣體循環量為流量計檢測的氣體產生量的5-10倍。
優選地，所述發酵裝置中，所述吸收槽與氣體循環泵之間連接有除水裝置，所述氣體循環泵與回路并聯于氣體循環系統中，所述回路上設置有調節閥。
優選地，所述發酵裝置中，所述除水裝置由容器、塞子、進氣口、出氣口構成，所述容器頂部開口，所述開口由塞子密封，所述進氣口和出氣口穿過塞子進入容器，所述進氣口位置低于出氣口位置。
優選地，所述發酵裝置中，所述反應器進氣口有一個進氣端和兩個出氣端，所述進氣端與兩個出氣端由轉換接頭連接，出氣端a置于反應器底部，出氣端b置于反應器頂部。
優選地，所述氣體經出氣端b進入反應器中。
優選地，所述發酵裝置中，所述吸收槽的進氣口置于吸收槽底部，所述吸收槽出氣口a和出氣口b置于吸收槽頂部，所述反應器出氣口置于反應器頂部。
優選地，所述攪拌槳為泛能式攪拌槳，其轉速為140rpm。
優選地，反應器內的溫度不低于50℃。進一步優選地，所述溫度為55-60℃
優選地，所述反應器內的pH為7.5以上，進一步優選地，所述反應器內的pH為8.0。
優選地，所述污泥的固含率為15.9～18.0%。
本發明方法可以有效分解高固含率高達15～20%的高固含率污泥，有機物分解率高，產甲烷率高，大大提高污泥的處理效率，并大幅度降低了處理成本，工業應用前景良好。
在中國，污水處理大多采用A2O工藝，其工藝流程如下圖2中的虛線框內所示。處理量為100,000噸/d污水處理廠的污泥產生量為60-80噸/d，即污泥產生量為處理污水量的0.06-0.08%。本發明申請是對未經預處理的濃縮污泥進行微通氣-氣體循環式高溫甲烷發酵處理。采用本發明方法處理污泥，還有如下優勢：
(1)厭氧消化液可作為液肥施用。
(2)向厭氧消化后的污泥中添加輔料可進行堆肥化。
(3)厭氧消化液可返送至污水處理工藝中的厭氧消化槽(A2O中的第一個A)，厭氧消化液的量為處理污水量的0.06-0.08%以下。
(4)厭氧消化液中含有大量的NH4+，該消化液經生化硝化后，可返送至污水處理工藝中的脫氮槽(A2O中的第二個A)。
(5)由于厭氧消化液中的NH4+含量高，NH4+經化學或物理方法去除后，厭氧消化液可返送至污水處理工藝中的脫氮槽(A2O中的第二個A)或好氧處理槽(A2O中的O)。關于除NH4+的方法，既可采用NaClO(次氯酸鈉)等化學方法，也可采用氨吹脫、蒸汽吹脫等物理方法。
顯然，根據本發明的上述內容，按照本領域的普通技術知識和慣用手段，在不脫離本發明上述基本技術思想前提下，還可以做出其它多種形式的修改、替換或變更。
以下通過實施例形式的具體實施方式，對本發明的上述內容再作進一步的詳細說明。但不應將此理解為本發明上述主題的范圍僅限于以下的實例。凡基于本發明上述內容所實現的技術均屬于本發明的范圍。
