申請日2015.11.20
公開(公告)日2016.04.13
IPC分類號C02F3/02
摘要
一種氣提沉流好氧污水處理裝置，包括殼體，殼體底部設置有布水管和曝氣器，曝氣器上方設置有豎向排布的氣提管，氣提管的上方設置有過濾層，過濾層的上方設置有出水堰，出水堰的外側設有出水管，殼體的底部在布水管的下方設置有排泥管。氣提沉流混合區內的氣提管呈同心圓狀分布。該裝置使底部污泥反向提升后高速向底部運行，與向上運行的污水形成劇烈傳質，泥水混合液全程參與氣提，傳質變得更為強烈，避免了污泥沉積，使污泥流失變得最小，顯著提高了處理效率，保證了出水水質的穩定，特別適用于高濃度水質和可生化差的污水處理。
權利要求書
1.一種氣提沉流好氧污水處理裝置，包括殼體，其特征是，殼體底部設置有布水管和曝氣器，曝氣器上方設置有豎向排布的氣提管，氣提管的上方設置有過濾層，過濾層的上方設置有出水堰，出水堰的外側設有出水管，殼體的底部在布水管的下方設置有排泥管。
2.根據權利要求1所述的氣提沉流好氧污水處理裝置，其特征是，所述氣提沉流混合區內的氣提管呈同心圓狀分布。
3.根據權利要求1所述的氣提沉流好氧污水處理裝置，其特征是，所述曝氣器與氣提管底端的距離為0.3米-0.6米。
4.根據權利要求1所述的氣提沉流好氧污水處理裝置，其特征是，所述氣提管上端與過濾層底面的距離為0.5米-1米。
說明書
一種氣提沉流好氧污水處理裝置
技術領域
本實用新型涉及一種用于污水處理生化處理階段的反應裝置，屬于好氧反應器技術領域。
背景技術
好氧生物處理技術是通過好氧微生物(包括兼性微生物)在有氧氣存在的條件下進行生物代謝以降解有機物,微生物利用水中存在的有機污染物為底物進行好氧代謝。常見的好氧生物處理工藝有：SBR、A/A/O、氧化溝、生物接觸氧化等。
現有好氧反應器結構復雜，雖然具有絮狀污泥快速啟動、能在運行過程中較快生成好氧顆粒污泥，能有效解決氨氮并可以進行污泥減量，但是并不能使池內的泥水混合液全程參與氣提，底部污泥卻得不到利用，傳質效果和廢水處理效果和效率都有待于進一步提高，不適用高濃度水質和可生化差的污水處理。
發明內容
本實用新型針對現有好氧反應器存在的不足，提供一種結構簡單、傳質高效快速、處理效果好的氣提沉流好氧污水處理裝置。
本實用新型的氣提沉流好氧污水處理裝置，采用下述技術方案：

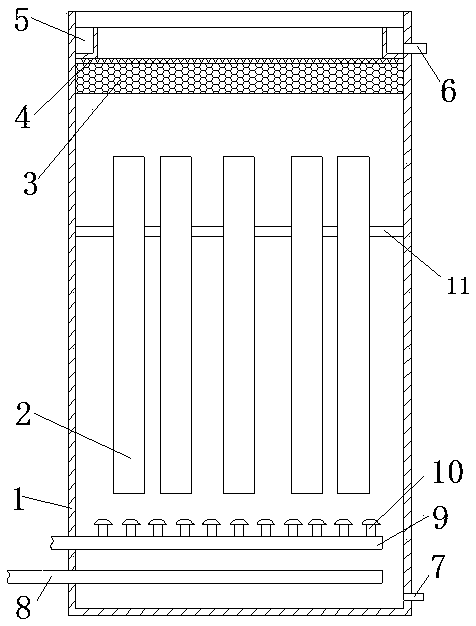

該裝置，包括殼體，殼體底部設置有布水管和曝氣器，曝氣器上方設置有豎向排布的氣提管，氣提管的上方設置有過濾層，過濾層的上方設置有出水堰，出水堰的外側設有出水管，殼體的底部在布水管的下方設置有排泥管。
氣提沉流混合區內的氣提管呈同心圓狀分布。
曝氣器與氣提管底端的距離為0.3米-0.6米。
氣提管上端與過濾層底面的距離為0.5米-1米。
上述反應器運行時，廢水和空氣分別由布水管和曝氣器進入殼體內，在外界壓力的作用下底部氣液沿蜂窩狀密集排布的各個氣提管向上提升，提升后的泥水混合液在重力的作用下又高速返回，與底部向上運行的污水高效混合，形成劇烈傳質，反復循環運行。清液經過濾層沉淀過濾后，由出水管。
本實用新型使底部污泥反向提升后高速向底部運行，與向上運行的污水形成劇烈傳質，泥水混合液全程參與氣提，傳質變得更為強烈，避免了污泥沉積，使污泥流失變得最小，顯著提高了處理效率，保證了出水水質的穩定，特別適用于高濃度水質和可生化差的污水處理。
