申請日2015.11.04
公開(公告)日2016.08.10
IPC分類號C02F9/14; A01G31/02; A01G31/06
摘要
一種基于生化處理、物理過濾及植物凈化的污水處理系統，包括依次連接的AO生化池、沉淀池、中間水池、無土栽培系統以及消毒水池。AO生化池包括厭氧池和好氧池，厭氧池位于好氧池的前級，本實用新型相對于生化處理+人工濕地污水處理系統既保證強化了污水處理效果又節約了土地資源且不會造成二次污染，而栽種一些水培花卉既產生了環境效益又可產生經濟效益。系統抗沖擊負荷能力強，出水水質穩定;占地面積小節約土地，且無堵塞、無二次污染。
權利要求書
1.一種基于生化處理、物理過濾及植物凈化的污水處理系統，包括依次連接的AO生化池、沉淀池、中間水池、無土栽培系統以及消毒水池，其特征在于，所述AO生化池、沉淀池、過濾墻(9)、中間水池均為箱體結構，頂部均設置培植框(5)，培植框(5)中設置有定植板(22)，定植板(22)下方與培植框(5)底部之間填充支持介質(23)，培植框(5)中種植有水培植物(21)。
2.根據權利要求1所述基于生化處理、物理過濾及植物凈化的污水處理系統，其特征在于，所述AO生化池包括厭氧池和好氧池，厭氧池位于好氧池的前級。
3.根據權利要求1所述基于生化處理、物理過濾及植物凈化的污水處理系統，其特征在于，所述AO生化池的入口連接調節池，調節池接村鎮生活污水，對其進行進行均質、均量，所述中間水池中設置有過濾墻(9)。
4.根據權利要求1所述基于生化處理、物理過濾及植物凈化的污水處理系統，其特征在于，所述中間水池的底部設置增壓泵(12)，增壓泵(12)通過分水總管(11)與無土栽培系統連接，所述無土栽培系統包括梯形支架(20)和設置在梯形支架(20)上的若干首尾連接的培植管(19)，最首級的培植管(19)與所述分水總管(11)連接，培植管(19)中布置有培植籃(24)，培植籃(24)中種植有水培植物(21)。
說明書
一種基于生化處理、物理過濾及植物凈化的污水處理系統
技術領域
本實用新型屬于污水處理技術領域，適用于村鎮及小水量生活污水處理，特別涉及一種基于生化處理、物理過濾及植物凈化的污水處理系統。
背景技術
目前，國內外普遍采用二級生化處理工藝來集中處理水量大、面積廣的生活污水，而對于村鎮的生活污水大多采用生化處理+人工濕地的工藝進行處理。此工藝具有緩沖容量大、適應能力強、運行費用低等特點，但也存在占地面積大，濕地污水滲透對周圍土壤及地下水造成二次污染，運行過程中淤泥堵塞等缺點。
發明內容
為了克服上述村鎮生活污水處理現有技術的缺點，本實用新型的目的在于提供一種基于生化處理、物理過濾及植物凈化的污水處理系統，既保證強化了污水處理效果又節約了土地資源且不會造成二次污染，而栽種一些水培花卉既產生了環境效益又可產生經濟效益。
為了實現上述目的，本實用新型采用的技術方案是：

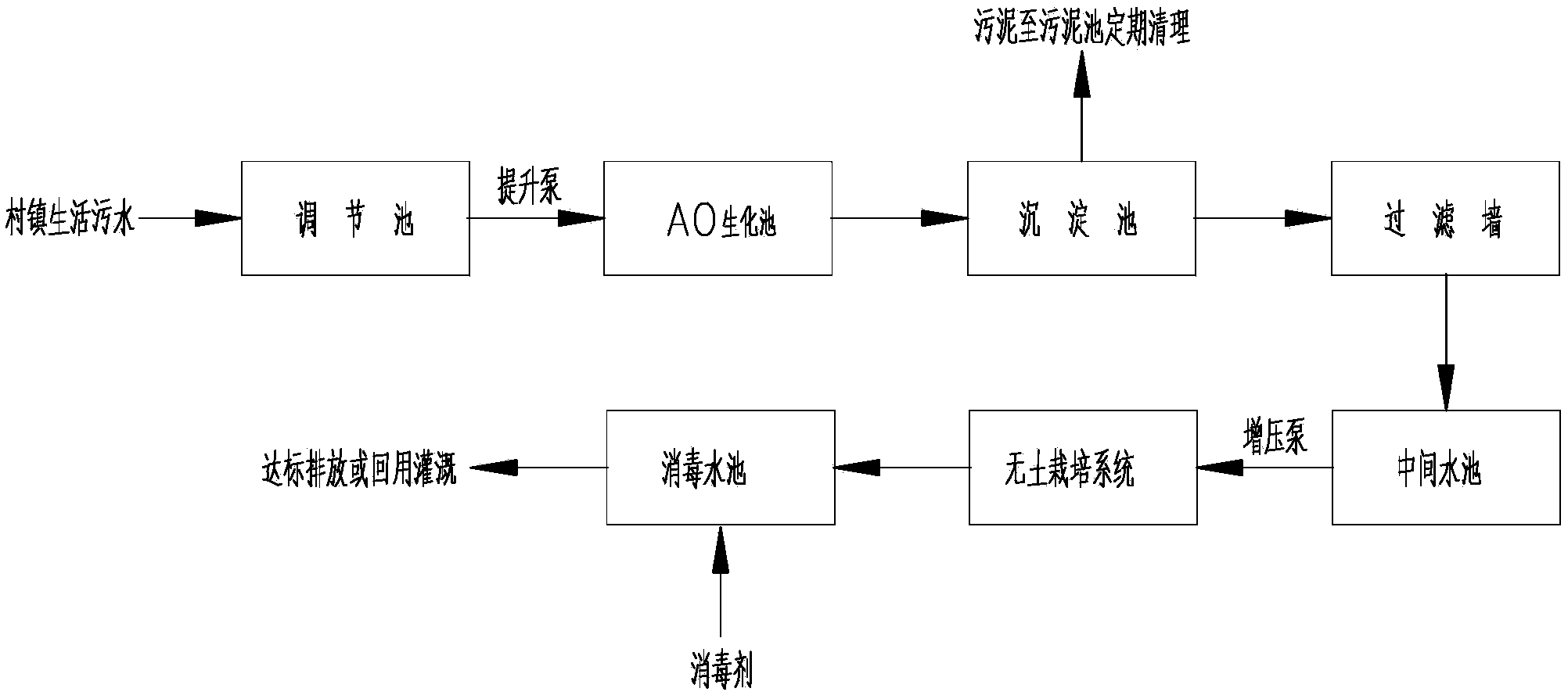

一種基于生化處理、物理過濾及植物凈化的污水處理系統，包括依次連接的AO生化池、沉淀池、中間水池、無土栽培系統以及消毒水池。
所述AO生化池包括厭氧池和好氧池，厭氧池位于好氧池的前級。
所述AO生化池的入口連接調節池，調節池接村鎮生活污水，對其進行進行均質、均量，所述中間水池中設置有過濾墻9。
所述AO生化池、沉淀池、過濾墻9、中間水池均為箱體結構，頂部均設置培植框5，培植框5中設置有定植板22，定植板22下方與培植框5底部之間填充支持介質23，培植框5中種植有水培植物21。
所述中間水池的底部設置增壓泵12，增壓泵12通過分水總管11與無土栽培系統連接，所述無土栽培系統包括梯形支架20和設置在梯形支架20上的若干首尾連接的培植管19，最首級的培植管19與所述分水總管11連接，培植管19中布置有培植籃24，培植籃24中種植有水培植物21。
與現有技術相比，本實用新型的有益效果是：
1)抗沖擊負荷能力強，出水水質穩定。
2)占地面積小節約土地。
3)可產生一定經濟效益。
4)系統無堵塞、無二次污染。
