申請日2015.11.20

　　公開(公告)日2016.04.06

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種鋁型材生產廢水處理循環利用系統，包括酸性水池及堿性水池，酸性水池及堿性水池均與中和水池左側連通，中和水池從左到右依次連接有一級反應槽、第一微濾機、二級反應槽、三級反應槽、第二微濾機及溢流沉清池;一級反應槽上方設置有飽和石灰乳清液槽，飽和石灰乳清液槽通過第一加料管與一級反應槽底部相連通;二級反應槽上方設置有鹽酸液槽，鹽酸液槽通過第二加料管與二級反應槽底部連通;三級反應槽上端設置有氯化鈣液槽。本新型結構設計合理，投加量少，藥劑成本低，處理時間短，處理效果穩定;泥渣回收利用方便，提高經濟效益;可實現廢水處理全程自動化控制;達到節水的目的，同時避免污水直接排放，保護環境。

　　權利要求書

　　1.一種鋁型材生產廢水處理循環利用系統，包括酸性水池及堿性水池，其特征在于，所述酸性水池及堿性水池均與中和水池左側連通，所述中和水池從左到右依次連接有一級反應槽、第一微濾機、二級反應槽、三級反應槽、第二微濾機及溢流沉清池;所述一級反應槽上方設置有飽和石灰乳清液槽，所述飽和石灰乳清液槽通過第一加料管與一級反應槽底部相連通;所述第一微濾機下端設置有第一出渣管，所述第一出渣管下端設置有第一儲泥槽;所述二級反應槽上方設置有鹽酸液槽，所述鹽酸液槽通過第二加料管與二級反應槽底部連通;所述三級反應槽上端設置有氯化鈣液槽;所述第二微濾機下端設置有第二出渣管，所述第二出渣管下端設置有第二儲泥槽;所述溢流沉清池內設置有交錯布置的隔板，所述溢流沉清池右側設置有回收利用管。

　　2.根據權利要求1所述的鋁型材生產廢水處理循環利用系統，其特征在于，所述第一加料管上設置有第一電磁閥，所述一級反應槽內設置有第一pH監測探頭，所述第一pH監測探頭與一級反應槽外的第一數顯式pH監測裝置電連接，所述第一數顯式pH監測裝置與第一電磁閥電連接。

　　3.根據權利要求1所述的鋁型材生產廢水處理循環利用系統，其特征在于，所述第二加料管上設置有第二電磁閥，所述二級反應槽內設置有第二pH監測探頭，所述第二pH監測探頭與二級反應槽外的第二數顯式pH監測裝置電連接，所述第二數顯式pH監測裝置與第二電磁閥電連接。

　　4.根據權利要求1所述的鋁型材生產廢水處理循環利用系統，其特征在于，所述一級反應槽、二級反應槽及三級反應槽內均設置有攪拌裝置。

　　說明書

　　一種鋁型材生產廢水處理循環利用系統

　　技術領域

　　本實用新型涉及一種廢水處理技術領域，具體是一種鋁型材生產廢水處理循環利用系統。

　　背景技術

　　鋁型材生產廢水成分復雜，含堿、鋁離子及懸浮物高，事實上，所含的大部分污染物都具有一定的經濟價值，廢水如果直接外排，一方面，生產廢水的本身就會對環境造成污染，另一方面，造成資源的巨大浪費。因此，廢水回收利用對于降低產品的生產成本，減輕環境污染，提高經濟效益具有重要作用，同時又可在一定程度上提高企業所在地區的環境容量，直接關系到生存環境和可持續發展。

　　鋁型材生產過程主要包括對成型鋁材的脫脂、堿蝕、酸洗、氧化、封孔及著色，鋁型材處理過程中產生大量的堿性水和酸性水，而且鋁型材廠的廢水除含有鋅、鎳、銅等金屬離子，還含有大量的鋁離子。

　　廢水中的各種金屬離子得不到回收再利用，廢水處理后得到的達標水一般直接排放，沒有得到循環使用，這就造成資源的巨大浪費。

　　實用新型內容

　　本實用新型的目的在于提供一種鋁型材生產廢水處理循環利用系統，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

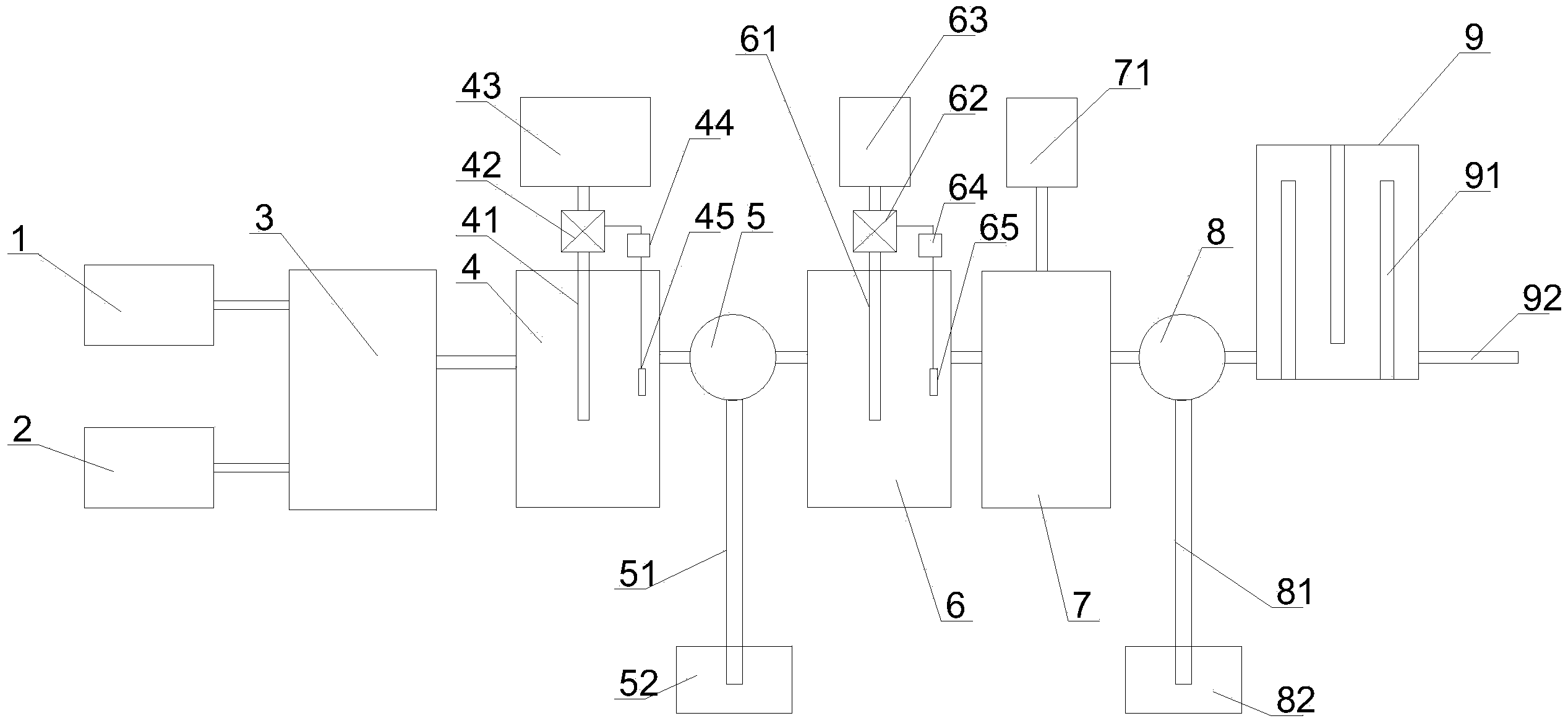

　　一種鋁型材生產廢水處理循環利用系統，包括酸性水池及堿性水池，所述酸性水池及堿性水池均與中和水池左側連通，所述中和水池從左到右依次連接有一級反應槽、第一微濾機、二級反應槽、三級反應槽、第二微濾機及溢流沉清池;所述一級反應槽上方設置有飽和石灰乳清液槽，所述飽和石灰乳清液槽通過第一加料管與一級反應槽底部相連通;所述第一微濾機下端設置有第一出渣管，所述第一出渣管下端設置有第一儲泥槽;所述二級反應槽上方設置有鹽酸液槽，所述鹽酸液槽通過第二加料管與二級反應槽底部連通;所述三級反應槽上端設置有氯化鈣液槽;所述第二微濾機下端設置有第二出渣管，所述第二出渣管下端設置有第二儲泥槽;所述溢流沉清池內設置有交錯布置的隔板，所述溢流沉清池右側設置有回收利用管。

　　作為本實用新型進一步的方案：所述第一加料管上設置有第一電磁閥，所述一級反應槽內設置有第一pH監測探頭，所述第一pH監測探頭與一級反應槽外的第一數顯式pH監測裝置電連接，所述第一數顯式pH監測裝置與第一電磁閥電連接。

　　作為本實用新型再進一步的方案：所述第二加料管上設置有第二電磁閥，所述二級反應槽內設置有第二pH監測探頭，所述第二pH監測探頭與二級反應槽外的第二數顯式pH監測裝置電連接，所述第二數顯式pH監測裝置與第二電磁閥電連接。

　　作為本實用新型再進一步的方案：所述一級反應槽、二級反應槽及三級反應槽內均設置有攪拌裝置。

　　與現有技術相比，本實用新型的有益效果是：將酸性水池內的酸性清洗水及堿性水池內的堿性清洗水通入到中和水池內中和，使得鎳離子在中和水池中生成氫氧化鎳沉淀，中和后的污水進入一級反應槽內，飽和石灰乳清液槽通過第一加料管向一級反應槽加入飽和石灰乳清液，進一步使鎳離子生成氫氧化鎳沉淀，同時氟離子生成氟化鈣沉淀，鋁離子在堿性條件下水解生成各種帶正電荷的羥絡離子，夾帶氟化鈣顆粒、氫氧化鎳顆粒共同形成絮體;此廢水經一次微濾機過濾后，濾液中鎳離子濃度達標，將濾液輸入二級反應槽，向二級反應槽中加入鹽酸溶液回調濾液pH，促使膠粒之間通過壓縮雙電層而凝聚;之后通入三級反應槽內，將氯化鈣液槽內的氯化鈣溶液加入到三級反應槽內，可使鈣離子與氟離子進一步反應生成氟化鈣顆粒，通過二次微濾機過濾而去除，通過上述反應后，濾液中的氟離子、鎳離子全部達標;達標后的濾液通入到溢流沉清池，并最終從回收利用管供給到鋁型材生產的各個清洗設備中，循環利用。設置酸性水池、堿性水池及中和水池，減少后續處理中飽和石灰乳清液的消耗;設置第一儲泥槽及第二儲泥槽，用于收集含有重金屬的污泥，有利于回收利用，提高經濟效益;設置攪拌裝置，加快反應，提高工作效率;設置第一數顯式pH監測裝置、第一pH監測探頭、第二數顯式pH監測裝置及第二pH監測探頭，便于實時監測一級反應槽及二級反應槽的pH值，并自動控制第一電磁閥及第二電磁閥，從而滿足生產的工藝要求，方便自動化控制。

　　綜上所述，本新型結構設計合理，投加量少，藥劑成本低，處理時間短，處理效果穩定;泥渣回收利用方便，提高經濟效益;可實現廢水處理全程自動化控制;通過對廢水的回收利用，達到節水的目的，同時避免污水直接排放，保護環境。
