申請日2015.11.20

　　公開(公告)日2016.04.20

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種一體式印刷污水處理裝置，包括初步凈化箱、二次凈化箱和底座，所述底座左右兩側設有滾輪，底座上方設有支撐板，支撐板和底座之間設有支腿，支撐板左側設有初步凈化箱，初步凈化箱左側壁設有一號密封塊，一號密封塊右端面設有初步凈化板，初步凈化箱右上側設有連通管，連通管右端連接二次凈化箱，二次凈化箱右側面設有二號密封塊，二號密封塊左端面設有過濾濾芯，所述初步凈化箱頂部設有反洗水泵，反洗水泵和二次凈化箱頂部之間設有二號反洗水管，二號反洗水管和初步凈化箱頂部之間設有一號反洗水管，本實用新型結構簡單、合理，便于搬運、凈化效果好，而且裝置上設有反洗機構，從而保證了裝置的凈化性能。

　　權利要求書

　　1.一種一體式印刷污水處理裝置，包括初步凈化箱、二次凈化箱和底座，其特征在于，所述底座左右兩側設有滾輪，底座上方設有支撐板，支撐板和底座之間設有支腿，支撐板左側設有初步凈化箱，初步凈化箱左側壁設有一號密封塊，一號密封塊右端面設有初步凈化板，初步凈化箱左下端設有進水管，初步凈化箱下端設有一號除雜口，初步凈化箱右上側設有連通管，連通管右端連接二次凈化箱，二次凈化箱右側面設有二號密封塊，二號密封塊左端面設有過濾濾芯，二次凈化箱底部設有一號除雜口，二次凈化箱左上端設有排水管，所述初步凈化箱頂部設有反洗水泵，反洗水泵和二次凈化箱頂部之間設有二號反洗水管，二號反洗水管上設有二號電磁閥，二號反洗水管和初步凈化箱頂部之間設有一號反洗水管，一號反洗水管上設有一號單向閥。

　　2.根據權利要求1所述的一種一體式印刷污水處理裝置，其特征在于，所述滾輪為自鎖式滾輪。

　　3.根據權利要求1所述的一種一體式印刷污水處理裝置，其特征在于，所述一號密封塊通過螺栓固定在初步凈化箱上。

　　4.根據權利要求1所述的一種一體式印刷污水處理裝置，其特征在于，所述初步凈化板的數量為四個以上，初步凈化板表面均勻布有過濾孔，且初步凈化板上的過濾孔由上到下依次減小。

　　5.根據權利要求1所述的一種一體式印刷污水處理裝置，其特征在于，所述連通管上設有節流閥，連通管位于二次凈化箱左下側。

　　6.根據權利要求1所述的一種一體式印刷污水處理裝置，其特征在于，所述二號密封塊通過螺栓固定在二次凈化箱上。

　　7.根據權利要求1所述的一種一體式印刷污水處理裝置，其特征在于，所述過濾濾芯為不對稱纖維過濾濾芯。

　　說明書

　　一種一體式印刷污水處理裝置

　　技術領域

　　本實用新型涉及印刷污水處理技術領域，具體是一種一體式印刷污水處理裝置。

　　背景技術

　　在印刷行業，因為整個印刷行業的技術水平和認識水平，污水處理一直得不到重視，所以現狀就是既浪費水源、浪費顯影液、潤版液等材料，同時又有大量的污水排放污染環境，目前的處理手段主要是簡單安裝一個過濾芯，過濾到大水桶中，再循環使用，不能多次使用，污染物也不能有效去除，仍然是屬于污水排放，對環境仍然有影響，到此處理方法節水效果有限，更無法達到保護環境的目的，隨著認識水平的提高，無論是國家還是大眾都認識到保護環境的重要性，尤其是國家層面開始推廣綠色印刷，那么解決印刷過程中的污水已經是勢在必行。

　　實用新型內容

　　本實用新型的目的在于提供一種一體式印刷污水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

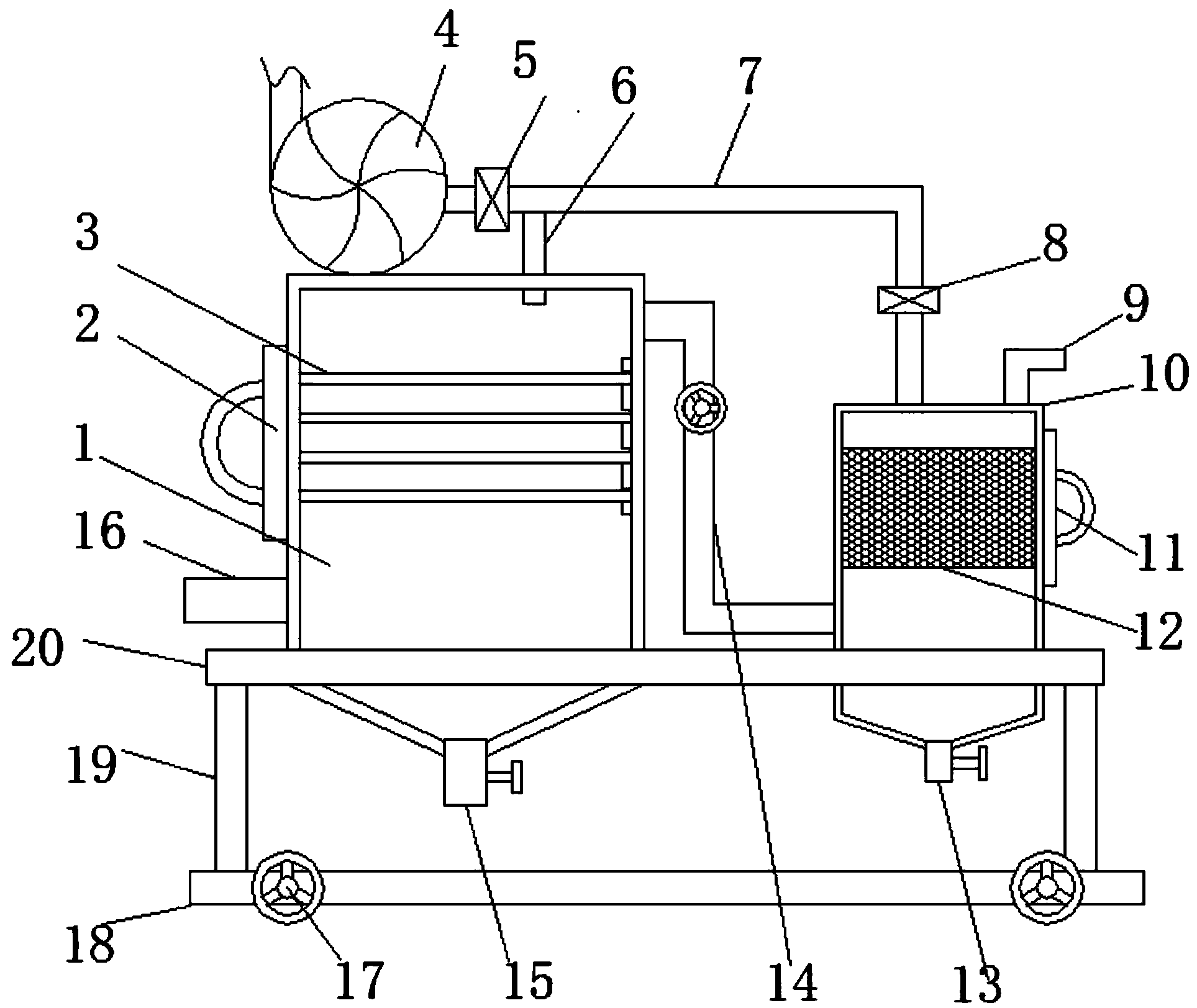

　　一種一體式印刷污水處理裝置，包括初步凈化箱、二次凈化箱和底座，所述底座左右兩側設有滾輪，底座上方設有支撐板，支撐板和底座之間設有支腿，支撐板左側設有初步凈化箱，初步凈化箱左側壁設有一號密封塊，一號密封塊右端面設有初步凈化板，初步凈化箱左下端設有進水管，污水從進水管進入初步凈化箱，初步凈化箱下端設有一號除雜口，初步凈化箱右上側設有連通管，連通管右端連接二次凈化箱，二次凈化箱右側面設有二號密封塊，二號密封塊左端面設有過濾濾芯，二次凈化箱底部設有一號除雜口，二次凈化箱左上端設有排水管，所述初步凈化箱頂部設有反洗水泵，反洗水泵和二次凈化箱頂部之間設有二號反洗水管，二號反洗水管上設有二號電磁閥，二號反洗水管和初步凈化箱頂部之間設有一號反洗水管，一號反洗水管上設有一號單向閥。

　　作為本實用新型進一步的方案：所述滾輪為自鎖式滾輪。

　　作為本實用新型進一步的方案：所述一號密封塊通過螺栓固定在初步凈化箱上。

　　作為本實用新型進一步的方案：所述初步凈化板的數量為四個以上，初步凈化板表面均勻布有過濾孔，且初步凈化板上的過濾孔由上到下依次減小。

　　作為本實用新型進一步的方案：所述連通管上設有節流閥，連通管位于二次凈化箱左下側。

　　作為本實用新型進一步的方案：所述二號密封塊通過螺栓固定在二次凈化箱上。

　　作為本實用新型進一步的方案：所述過濾濾芯為不對稱纖維過濾濾芯。

　　與現有技術相比，本實用新型的有益效果是：本實用新型通過初步凈化箱和二次凈化箱對印刷污水進行分級凈化處理，從而提高了印刷污水的凈化效果，而且兩個凈化箱的左下側，這樣就使污水中固體雜質沉積在箱體底部，從而方便了雜質的排出，所述初步凈化箱頂部設有反洗水泵，反洗水泵和二次凈化箱頂部之間設有二號反洗水管，二號反洗水管上設有二號電磁閥，二號反洗水管和初步凈化箱頂部之間設有一號反洗水管，一號反洗水管上設有一號單向閥，工作人員通過反洗水泵對凈化箱反向沖洗，從而保證了裝置的過濾性能，另外初步凈化箱中的過濾板和二次凈化箱中的過濾濾芯都是通過密封塊活的固定在凈化箱中的，這種可拆卸連接方式方便了工作人員對過濾板和過濾濾芯的更換，從而降低了工作人員后續的維護難度，裝置通過將初步凈化箱和二次凈化箱都設置在支撐板上，支撐板下方的底座上設有滾輪，這樣就實現了裝置的一體化，方便了裝置的搬運，本實用新型結構簡單、合理，凈化效果好，而且裝置上設有反洗機構，從而保證了裝置的凈化性能。
