申請日2015.11.20

　　公開(公告)日2016.04.27

　　IPC分類號B01F1/00; B01F15/04; B01F15/02; C02F1/52; C02F1/56

　　摘要

　　水處理定量投藥裝置，包括微型變頻電機、料倉、機架;機架上方通過螺紋固定有一斗形料倉，料倉下部的機架內裝有一計量螺旋，計量螺旋一端通過聯軸器與微型變頻電機連接，微型變頻電機通過螺紋固定在機架一側。機架另一端下方設有藥劑混合器，藥劑混合器連接一水管，水管上裝有電動調節閥和電磁流量計。本實用新型能按照人工設定值準確的控制投藥量和藥劑溶解濃度，消除人為因素對水處理質量的影響，PLC根據原水的適時流量和濃度自動計算出需加藥液的流量，自動控制微型變頻電機的轉速，自動調節電磁流量計的流量和計量螺旋的轉速，達到定量投藥實現水處理工段加藥自動化。

　　權利要求書

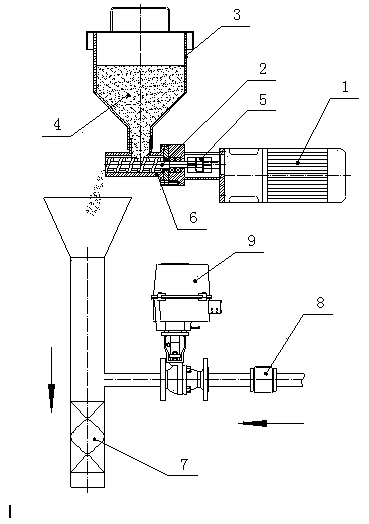

　　1.水處理定量投藥裝置，包括微型變頻電機(1)、料倉(3)、機架(6)，其特征在于：機架(6)上方通過螺紋固定一斗形料倉(3)，料倉(3)下部的機架(6)內裝有一計量螺旋(2)，計量螺旋(2)一端通過聯軸器(5)與微型變頻電機(1)連接，微型變頻電機(1)通過螺紋固定在機架(6)一側;機架(6)另一端下方設有長筒形藥劑混合器(7)，藥劑混合器(7)一側連接一水管，水管上裝有電動調節閥(9)和電磁流量計(8)。

　　說明書

　　水處理定量投藥裝置

　　技術領域

　　本實用新型涉及一種水處理固體藥劑定量投放裝置。

　　背景技術

　　現有水處理工段投放聚合氯化鋁PAC、聚丙烯酰PAM由人工完成，投藥時溶解桶的水位和投藥速度，操作人員很難做到準確一致。尤其是PAM投入過快會絮結成團，嚴重影響水處理質量。如果投加過量，易使懸浮的膠體顆粒處于穩定狀態，不利于混凝沉淀;如果投加過少又達不到混凝的效果，也不利于沉淀。針對水處理人工投藥導致水質量不穩定和公司對水處理設施自動化升級改造的需要，有必要設計出一種水處理定量投藥裝置。

　　實用新型內容

　　本實用新型要解決的技術問題是：解決水處理過程中藥劑溶解比例不穩定和投藥速度很難控制的情況，提供一種水處理定量投藥裝置，實現水處理的水質穩定。

　　本實用新型采用以下技術方案：水處理定量投藥裝置，包括微型變頻電機、料倉、機架，機架上方通過螺紋固定有一斗形料倉，料倉下部的機架內裝有一計量螺旋，計量螺旋一端通過聯軸器與微型變頻電機連接，微型變頻電機通過螺紋固定在機架一側。機架另一端下方設有長筒形藥劑混合器，藥劑混合器一側連接一水管，水管上裝有電動調節閥和電磁流量計。利用計量螺旋每轉一圈輸送量固定不變的特性，根據稀釋藥液的設定濃度和流量，通過PLC計算出投藥量，自動控制微型變頻電機的轉速，達到投藥定量的要求。

　　本實用新型的積極效果是：本實用新型能夠按照人工設定值準確的控制投藥量和藥劑溶解濃度，消除人為因素對水處理質量的影響。原水管道進入水處理之前安裝電磁流量計和濃度計，PLC根據原水的適時流量和濃度自動計算出需加藥液的流量，并自動調節定量加藥裝置電磁流量計的流量和計量螺旋的轉速，實現水處理工段加藥系統自動化。
