申請日2017.01.09

　　公開(公告)日2017.07.28

　　IPC分類號B01D21/02; B01D21/24; B01D21/28; B01D36/04; C02F9/02

　　摘要

　　本實用新型涉及一種改良物化水處理沉淀反應池。它解決了現有技術設計不合理等技術問題。本改良物化水處理沉淀反應池包括上端敞口的反應池體，在反應池體的軸向中心設有豎直設置的導流筒，在導流筒的軸向中心設有攪拌桿且在攪拌桿的下端設有攪拌葉片，所述的攪拌桿與攪拌驅動機構連接，導流筒下端與反應池體的池底之間留有間距，在導流筒內設有螺旋導流葉片，在反應池體內設有從導流筒下端穿入的進水管且進水管的上端封閉，在進水管的上端側部設有通孔，在反應池體的內壁中部設有若干圓周均勻分布且與反應池體連為一體式結構的導流板，在每塊導流板的兩表面分別設有若干豎直設置的導流槽，在反應池體的敞口處設有位于導流筒上端的過濾網。

　　權利要求書

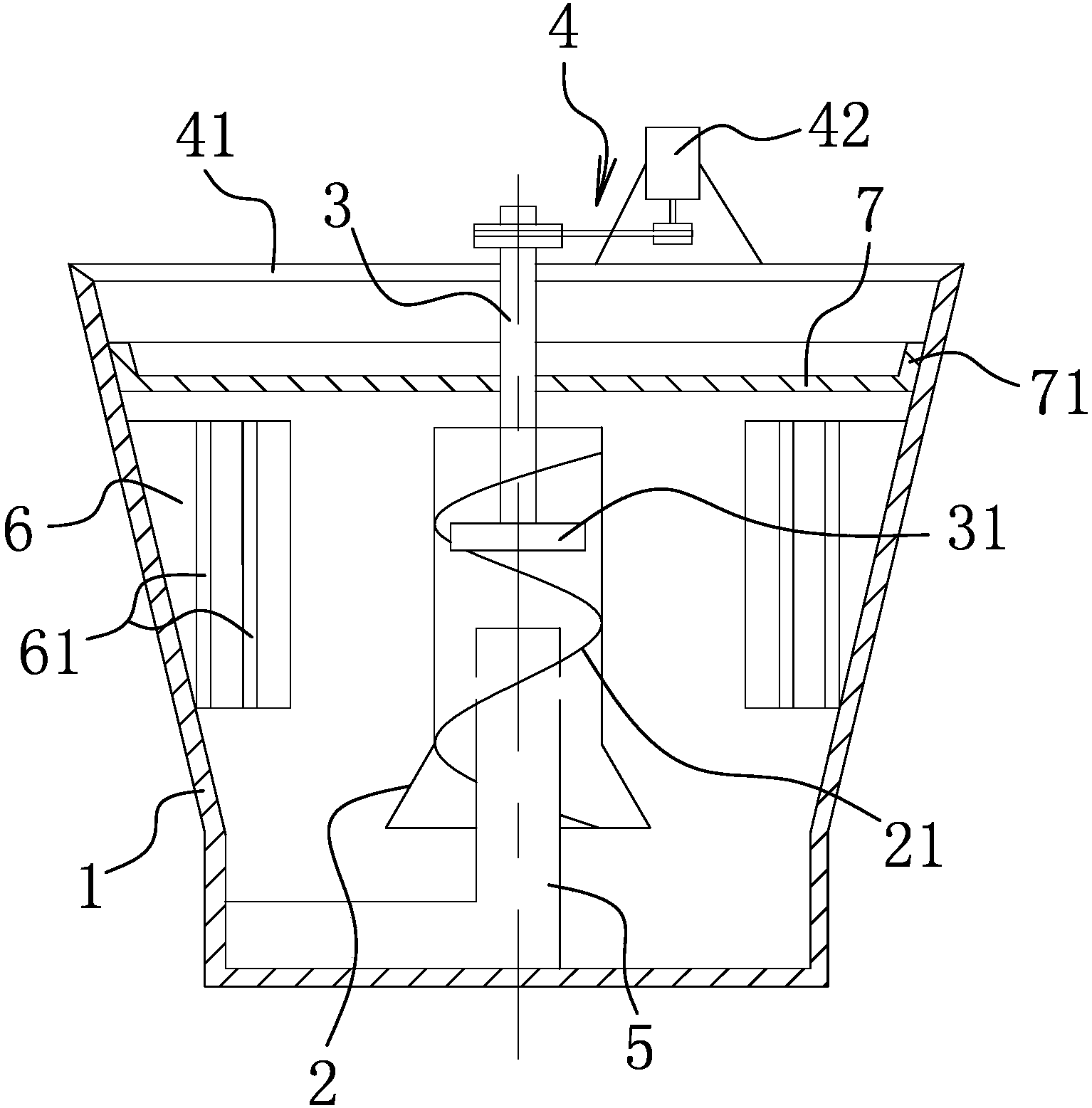

　　1.一種改良物化水處理沉淀反應池，包括上端敞口的反應池體(1)，在反應池體(1)的軸向中心設有豎直設置的導流筒(2)，在導流筒(2)的軸向中心設有攪拌桿(3)且在攪拌桿(3)的下端設有攪拌葉片(31)，所述的攪拌桿(3)與攪拌驅動機構(4)連接，其特征在于，所述的導流筒(2)下端與反應池體(1)的池底之間留有間距，在導流筒(2)內設有螺旋導流葉片(21)，在反應池體(1)內設有從導流筒(2)下端穿入的進水管(5)且進水管(5)的上端封閉，在進水管(5)的上端側部設有通孔，在反應池體(1)的內壁中部設有若干圓周均勻分布且與反應池體(1)連為一體式結構的導流板(6)，在每塊導流板(6)的兩表面分別設有若干豎直設置的導流槽(61)，在反應池體(1)的敞口處設有位于導流筒(2)上端的過濾網(7)。

　　2.根據權利要求1所述的改良物化水處理沉淀反應池，其特征在于，所述的導流槽(61)的槽寬從上往下逐漸縮小。

　　3.根據權利要求1所述的改良物化水處理沉淀反應池，其特征在于，所述的過濾網(7)外緣具有向上翻起的環形裙邊(71)。

　　4.根據權利要求1所述的改良物化水處理沉淀反應池，其特征在于，所述的反應池體(1)和導流板(6)由混凝土材料制成。

　　5.根據權利要求1所述的改良物化水處理沉淀反應池，其特征在于，所述的攪拌驅動機構(4)包括設置在反應池體(1)敞口的固定架(41)，在固定架(41)上設有驅動電機(42)，所述的驅動電機(42)通過帶傳動結構與攪拌桿(3)連接。

　　6.根據權利要求2所述的改良物化水處理沉淀反應池，其特征在于，所述的過濾網(7)和環形裙邊(71)連為一體。

　　說明書

　　改良物化水處理沉淀反應池

　　技術領域

　　本實用新型屬于水處理技術領域，尤其涉及一種改良物化水處理沉淀反應池。

　　背景技術

　　在水資源日益貧乏，水污染日益嚴重，大力提倡污水處理回用的條件下，經濟高效的水處理混凝反應、凈化技術將會得到廣泛的應用。傳統的水處理澄清一一沉淀水處理設施分別由混合池、反應池、沉淀池，污泥濃縮池等組成，存在工藝流程長、占地面積大、自耗水量大、建設費用高等缺點。

　　專利申請?zhí)枮?00620026574.7的實用新型專利公開了一種高效物化水處理沉淀池，它主要由微渦流水力混合器、導流隔板、絮凝反應攪拌機、絮凝反應池、斜管沉淀區、集水槽、污泥濃縮區和污泥濃縮機組，克服上述傳統水處理設施存在的工藝流程長、占地面積大、自耗水量大、建設費用高的缺點。

　　雖然上述的方案雖然具有以上的優點，但是，該方案還至少存在以下缺陷：設計不合理，被處理的污水進入反應池時其導流效率較低，無形中降低了水處理效率。

　　實用新型內容

　　本實用新型的目的是針對上述問題，提供一種設計更合理，能夠提高水處理效率的改良物化水處理沉淀反應池。

　　為達到上述目的，本實用新型采用了下列技術方案：本改良物化水處理沉淀反應池包括上端敞口的反應池體，在反應池體的軸向中心設有豎直設置的導流筒，在導流筒的軸向中心設有攪拌桿且在攪拌桿的下端設有攪拌葉片，所述的攪拌桿與攪拌驅動機構連接，導流筒下端與反應池體的池底之間留有間距，在導流筒內設有螺旋導流葉片，在反應池體內設有從導流筒下端穿入的進水管且進水管的上端封閉，在進水管的上端側部設有通孔，在反應池體的內壁中部設有若干圓周均勻分布且與反應池體連為一體式結構的導流板，在每塊導流板的兩表面分別設有若干豎直設置的導流槽，在反應池體的敞口處設有位于導流筒上端的過濾網。

　　在本申請中，由于設置了導流板結合導流槽、以及螺旋導流葉片的結構，能夠?qū)崿F(xiàn)導流效率，無形中提高了水處理效率，由于設置了過濾網，其能夠進一步提高水處理效率。

　　在上述的改良物化水處理沉淀反應池中，所述的導流槽的槽寬從上往下逐漸縮小。

　　在上述的改良物化水處理沉淀反應池中，所述的過濾網外緣具有向上翻起的環形裙邊。

　　在上述的改良物化水處理沉淀反應池中，所述的反應池體和導流板由混凝土材料制成。

　　在上述的改良物化水處理沉淀反應池中，所述的攪拌驅動機構包括設置在反應池體敞口的固定架，在固定架上設有驅動電機，所述的驅動電機通過帶傳動結構與攪拌桿連接。

　　在上述的改良物化水處理沉淀反應池中，所述的過濾網和環形裙邊連為一體。

　　與現有的技術相比，本改良物化水處理沉淀反應池的優點在于：1、設計更合理，由于設置了導流板結合導流槽、以及螺旋導流葉片的結構，能夠?qū)崿F(xiàn)導流效率，無形中提高了水處理效率。2、由于設置了過濾網，其能夠進一步提高水處理效率。3、結構簡單且易于制造。
