申請日2017.01.10

　　公開(公告)日2017.09.08

　　IPC分類號C02F9/14; C02F1/44; C02F103/08; C02F5/08; C02F101/12; C02F101/10; C02F1/78; C02F1/72

　　摘要

　　本實用新型涉及一種火電廠循環排污水處理系統，包括絮凝軟化單元、過濾單元、膜滲透單元、污泥濃縮池、絮凝池和淡水綜合回收系統;其中，循環排污水首先進入絮凝軟化單元，經過軟化單元后的循環排污水進入到過濾單元，沉淀的污泥進入到污泥濃縮池;經過過濾單元后的循環排污水進入膜滲透單元;膜滲透單元依次包括超濾裝置、反滲透裝置，經過膜滲透單元得到的淡水進入淡水綜合回收系統，濃水進入絮凝池。本實用新型減少了占地面積、降低設備重置率;不僅能夠軟化廢水硬度等，還能夠大幅度提高淡水的回收比，并實現廢水的零排放。

　　權利要求書

　　1.一種火電廠循環排污水處理系統,其特征在于：包括絮凝軟化裝置、過濾單元、膜滲透單元、污泥濃縮池、絮凝池和淡水綜合回收系統;

　　其中，循環排污水首先進入絮凝軟化裝置，經過軟化單元后的循環排污水進入到過濾單元，沉淀的污泥進入到污泥濃縮池;

　　過濾單元依次包括多介質過濾器、臭氧催化氧化裝置、生物活性炭濾池和自清洗過濾器，經過自清洗過濾器后的循環排污水進入膜滲透單元;

　　膜滲透單元依次包括超濾裝置、反滲透裝置，經過膜滲透單元得到的淡水進入淡水綜合回收系統，濃水進入絮凝池。

　　2.如權利要求1所述的一種火電廠循環排污水處理系統,其特征在于：超濾裝置的產水分成兩路，其中一路進入到反滲透裝置，另一路作為反洗廢水回流到軟化絮凝裝置。

　　3.如權利要求1所述的一種火電廠循環排污水處理系統,其特征在于：超濾裝置采用外壓式中空纖維超濾膜，并設置錯流過濾設置。

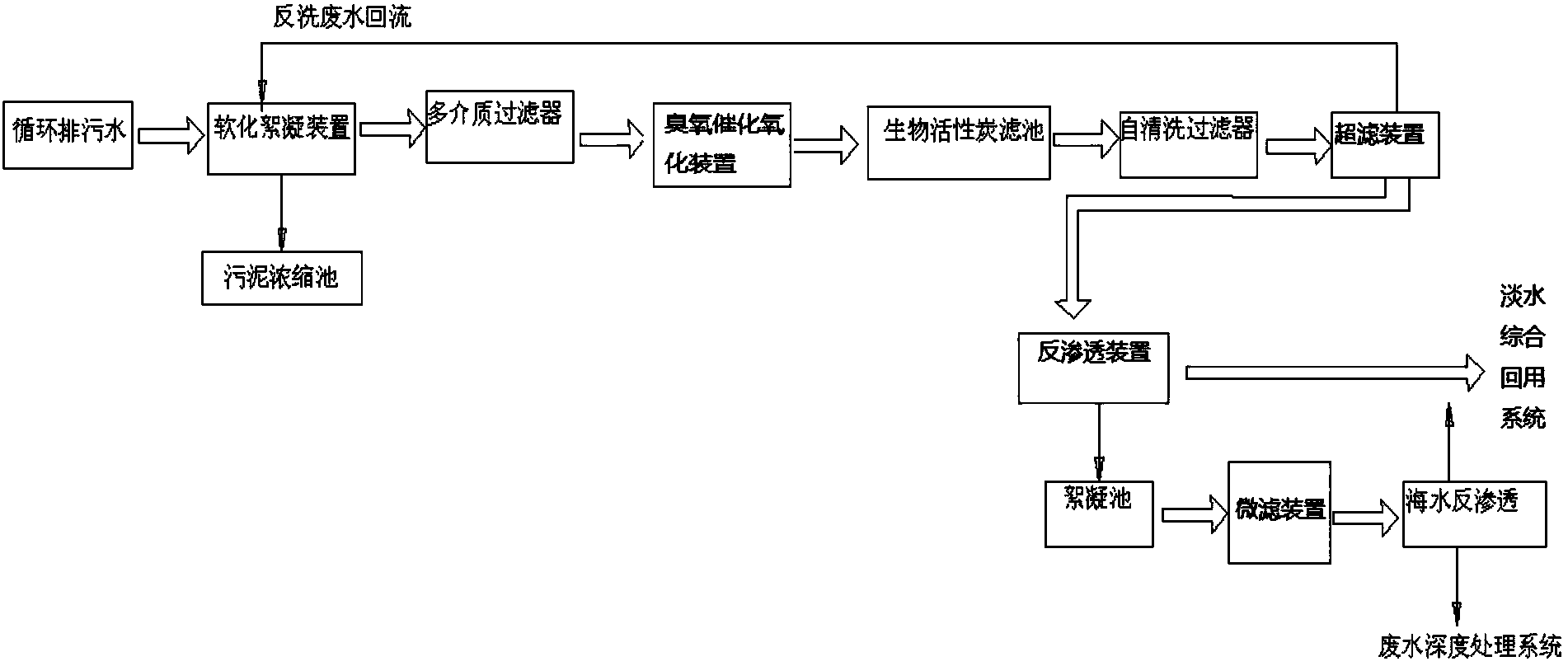

　　4.如權利要求1所述的一種火電廠循環排污水處理系統,其特征在于：還包括海水反滲透處理單元和廢水深度處理系統;該海水反滲透處理單元依次包括微濾裝置和海水反滲透裝置;

　　其中微濾裝置的進口與絮凝池的出口連接，經過微濾裝置后的循環排污水進入海水反滲透裝置，經過海水反滲透裝置得到的淡水進入淡水綜合回收系統，濃水進入廢水深度處理系統。

　　說明書

　　一種火電廠循環排污水處理系統

　　技術領域

　　本實用新型涉及一種排污水處理系統，尤其是應用于火電廠循環水處理系統中。

　　背景技術

　　出于節約水資源的需求，大部分電廠采用再生水作為循環冷卻補充水，這就導致循環系統排污水中氮磷有機物及其他無機離子濃度進一步增加，滿足電廠的排放要求。因此對循環排污水進行凈化處理，最終實現零排放是一個亟待解決的技術問題。

　　目前對于循環水的處理系統分為兩類：一種是對循環水的補給水進行處理：另一種是對循環水的排污水進行處理。循環水的處理系統大多是對循環水的補給水進行處理：采用的方式為弱酸離子交換或石灰凝聚澄清處理方式，用弱酸或石灰僅僅除去水中的暫硬，使循環水能夠在高濃縮倍率下運行，但此種方式有很多的缺點和局限性。第一.由于循環水補水量相當大.所以處理系統也相當龐大：第二。弱酸或石灰對于象氯離子和硫酸根離子經濃縮后造成的腐蝕和結垢問題無法解決;第三。弱酸再生需要消耗大量的酸。不僅使運行費用大大增加，而且再生產生大量的再生廢水。

　　另一種對循環水的排污水進行處理，采用的方法通常包括加藥、混凝、澄清工藝，通過加入石灰，部分去除廢水的Ca2+、Mg2+離子;再加入絮凝劑、助凝劑去除懸浮物;再經過固、液分離，實現淡水的回流、污泥外運。文獻號為CN101805081B公開的電站水處理系統中，循環水排污水系統包括一個緩沖水池、絮凝沉淀池、過濾器、超濾裝置和反滲透裝置。但這種工藝占地面積大，運行維護成本高;對于排污水的處理能力不夠全面，對于廢水中的有機物不能有效處理，并且淡水的回收率不高

　　發明內容

　　本實用新型解決上述技術問題所采用的技術方案是：采用一種火電廠循環排污水處理系統,包括絮凝軟化單元、過濾單元、膜滲透單元、污泥濃縮池、絮凝池和淡水綜合回收系統;

　　其中，循環排污水首先進入絮凝軟化裝置，經過軟化單元后的循環排污水進入到過濾單元，沉淀的污泥進入到污泥濃縮池;

　　過濾單元依次包括多介質過濾器、臭氧催化氧化裝置、生物活性炭濾池和自清洗過濾器，經過自清洗過濾器后的循環排污水進入膜滲透單元;

　　膜滲透單元依次包括超濾裝置、反滲透裝置，經過膜滲透單元得到的淡水進入淡水綜合回收系統，濃水進入絮凝池。

　　優選的，超濾裝置與軟化單元連接，超濾裝置的反洗水傳送到軟化單元進行循環利用。

　　優選的，超濾裝置采用外壓式中空纖維超濾膜，并設置錯流過濾設施

　　更進一步的，火電廠循環排污水處理系統具有海水反滲透處理單元和廢水深度處理系統;該海水反滲透處理單元依次包括微濾裝置和海水反滲透裝置;其中微濾裝置與絮凝池連接，經過微濾裝置后的循環排污水進入海水反滲透裝置，經過海水反滲透裝置得到的淡水進入淡水綜合回收系統，濃水進入廢水深度處理系統。

　　本實用新型減少了占地面積、降低設備重置率;不僅能夠軟化廢水硬度、去除金屬離子和其他有機分子，還能夠大幅度提高淡水的回收比，并實現廢水的零排放。
