申請日2015.09.14

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/10

　　摘要

　　本發明涉及一種高鹽水處理裝置及應用該裝置的高鹽水處理工藝。所述高鹽水處理裝置包括從上游到下游依次連通的預處理系統、超濾系統、反滲透系統、EDR系統和蒸發結晶系統，所述高鹽水處理工藝包括軟化水質、去除雜質、中和處理、精細過濾、反滲透處理和蒸發結晶的處理步驟。本申請中，由于高鹽水處理裝置由預處理系統、超濾系統、反滲透系統、EDR系統和蒸發結晶系統形成了完備高鹽水處理工藝，能夠?qū)Ω啕}水進行較徹底處理;在所述超濾系統的上游設置所述D型濾池，對進入所述超濾系統的高鹽水進行預過濾，可以很大程度上減緩所述超濾系統和反滲透系統的負荷;同時，在所述反滲透系統的下游設置EDR系統，進一步提高了淡水的回收率。

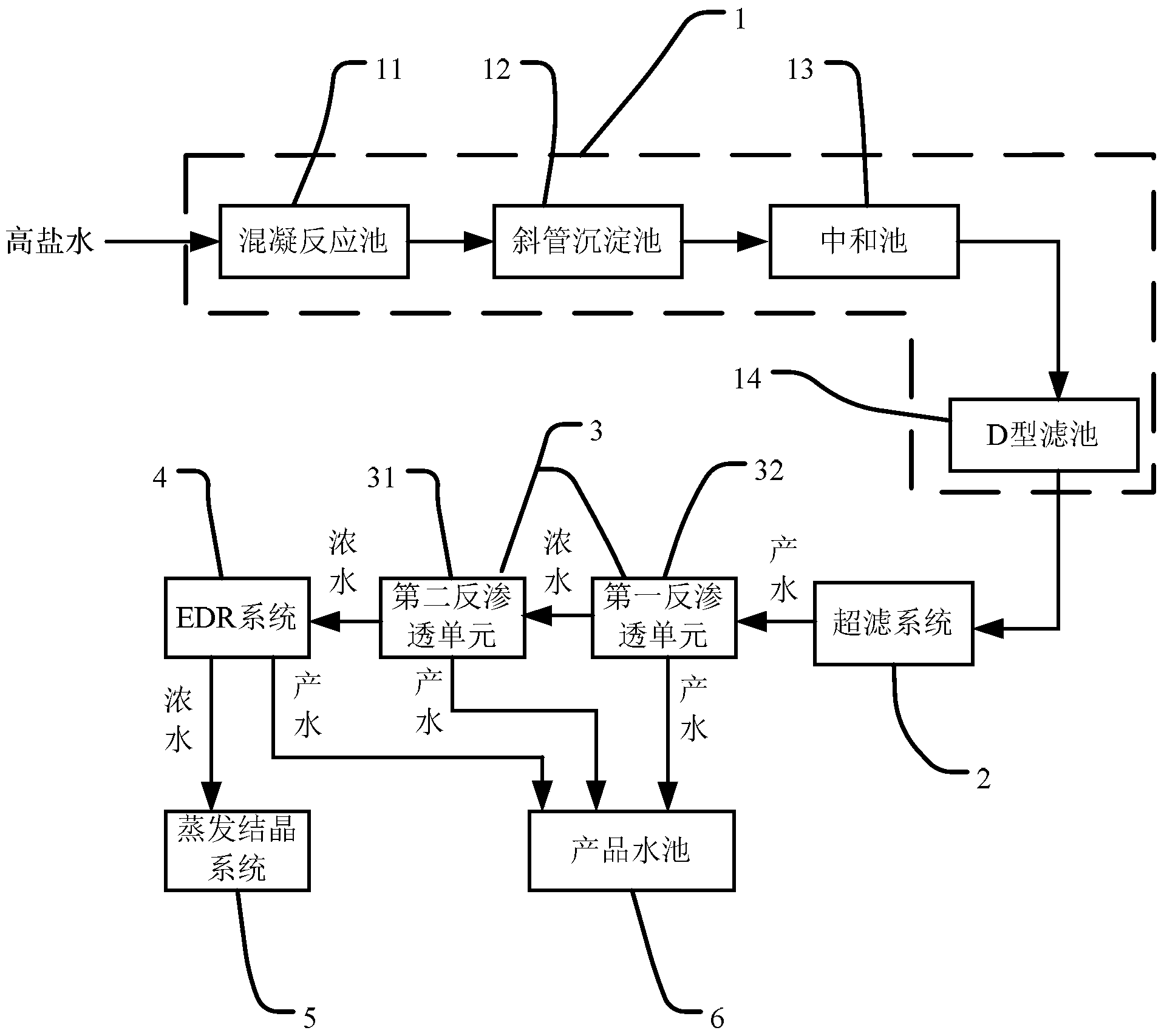

　　摘要附圖



　　權利要求書

　　1.一種高鹽水處理裝置，包括從上游到下游依次連通的預處理系統 (1)、超濾系統(2)、反滲透系統(3)、EDR系統(4)和蒸發結晶系 統(5)。

　　2.根據權利要求1所述的高鹽水處理裝置，其特征在于，所述預處 理系統(1)包括從上游到下游依次連通的混凝反應池(11)、斜管沉淀 池(12)、中和池(13)和D型濾池(14)。

　　3.根據權利要求2所述的高鹽水處理裝置，其特征在于，所述斜管 沉淀池(12)內設置有斜管，來水進入該池后從該池的底部自下而上流 經所述斜管，所述斜管使待處理水中的絮凝體沉淀至所述斜管沉淀池(12) 的底部。

　　4.根據權利要求3所述的高鹽水處理裝置，其特征在于，所述斜管 的傾斜角度為50°-70°。

　　5.根據權利要求2所述的高鹽水處理裝置，其特征在于，所述D 型濾池(14)內設置彗星濾料，該濾料兩端是纖維絲束，中間為固定纖 維絲束的固定部。

　　6.根據權利要求1所述的高鹽水處理裝置，其特征在于，所述超濾 系統(2)內設置的過濾膜為多孔性不對稱結構。

　　7.根據權利要求6所述的高鹽水處理裝置，其特征在于，所述過濾 膜篩分孔徑為0.05-0.1μm。

　　8.根據權利要求1所述的高鹽水處理裝置，其特征在于，所述反滲 透系統(3)至少包括串接的兩個反滲透單元，所述反滲透單元包括增壓 泵、過濾器、高壓泵、反滲透膜裝置。

　　9.根據權利要求1所述的高鹽水處理裝置，其特征在于，所述EDR 系統(4)包括設置于兩端的正負電極，在所述正負電極之間交替排列的 陰陽離子交換膜，相鄰的陰陽離子交換膜之間形成交替排列的淡水通道 和濃水通道。

　　10.一種應用權利要求1-9任一項所述的高鹽水處理裝置的高鹽水 處理工藝，所述預處理系統(1)包括從上游到下游依次連通的混凝反應 池(11)、斜管沉淀池(12)、中和池(13)和D型濾池(14);

　　該工藝的處理流程為：

　　步驟一，在所述混凝反應池(11)中加入石灰、純堿、苛性鈉、磷 酸三鈉這幾種藥劑中的一種或者幾種，并使加入的藥劑與上待處理水中 的鈣和鎂等重金屬離子進行反應，生成低溶解性的氫氧化物或者碳酸鹽 并沉淀析出，從而達到軟化水質的效果;

　　步驟二，上個步驟中的待處理水進入所述斜管沉淀池(12)，在待處 理水從所述斜管沉淀池(12)的底部自下而上流經所述斜管，所述斜管 使水中的絮凝體沉淀至所述斜管沉淀池(12)的底部，從而去除待處理 水中的雜質;

　　步驟三，上個步驟中的待處理水進入所述中和池(13)，在此步驟中 根據測得的待處理水的PH值，在所述中和池(13)中加入酸性物質對 待處理水進行中和，使待處理水的PH值呈中性;

　　步驟四，上個步驟中的待處理水進入所述超濾系統(2)，進行進一 步精細過濾;

　　步驟五，經過上個步驟后的待處理水進入所述反滲透系統(3)，所 述反滲透系統將高鹽水濃縮，產生淡水的同時，產生濃水，所述淡水進 入產品水池(6)，對淡水進行回收，所述濃水進入下一步驟;

　　步驟六，上個步驟中產生的濃水進入所述EDR系統(4)，所述EDR 系統(4)將高鹽水進一步濃縮，分別得到淡水和濃水，得到的淡水進入 產品水池(6)，得到的濃水進入下一步驟繼續處理;

　　步驟七，上個步驟中產生的濃水進入所述蒸發結晶系統(5)，該系 統對濃水進行蒸發，將鹽結晶析出，得到結晶物。

　　說明書

　　一種高鹽水處理裝置及應用該裝置的高鹽水處理工藝

　　技術領域

　　本發明涉及污水處理技術，更具體地涉及一種高鹽水處理裝置及應 用該裝置的高鹽水處理工藝。

　　背景技術

　　高鹽水所含鹽分高、COD高、硬度大，TDS(溶解性總固體，是溶 解在水里的無機鹽和有機鹽的總稱)可以達到3000mg/L，總硬度可以達 到1500mg/L，COD值可以達到3000mg/L，甚至還含有高到50ppm的重 金屬。

　　尤其是煤化工項目，例如甲醇制備烯烴的項目，甲醇裝置及甲醇制 烯烴裝置內雖然設有清凈下水處理裝置，但對高鹽水進行進行處理后得 到了大量的濃鹽水，現有技術又無法對大量的濃鹽水進行較徹底的處理， 現有的高鹽水處理設備中，即使設置有蒸發結晶系統，但是由于經過膜 過濾系統后的濃鹽水水量較大，無法對如此大量的濃鹽水進行結晶處理， 因此只能對其中較大量的的濃鹽水進行外排，排放量甚至達到600m3/h， 會對周邊的水體造成嚴重污染并且了增加了污水的容量壓力。

　　發明內容

　　有鑒于此，本發明的目的在于提供一種高鹽水處理裝置及應用該裝 置的高鹽水處理工藝，以解決現有技術中的問題。

　　根據本發明的第一方面，提供一種高鹽水處理裝置，包括從上游到 下游依次連通的預處理系統、超濾系統、反滲透系統、EDR系統和蒸發 結晶系統。

　　優選的，所述預處理系統包括從上游到下游依次連通的混凝反應池、 斜管沉淀池、中和池和D型濾池。

　　優選的，所述斜管沉淀池內設置有斜管，來水進入該池后從該池的 底部自下而上流經所述斜管，所述斜管使待處理水中的絮凝體沉淀至所 述斜管沉淀池的底部。

　　優選的，所述斜管的傾斜角度為50°-70°。

　　優選的，所述D型濾池內設置彗星濾料，該濾料兩端是纖維絲束， 中間為固定纖維絲束的固定部。

　　優選的，所述超濾系統內設置的過濾膜為多孔性不對稱結構。

　　優選的，所述過濾膜篩分孔徑為0.05-0.1μm。

　　優選的，所述反滲透系統至少包括串接的兩個反滲透單元，所述反 滲透單元包括增壓泵、過濾器、高壓泵、反滲透膜裝置。

　　優選的，所述EDR系統包括設置于兩端的正負電極，在所述正負電 極之間交替排列的陰陽離子交換膜，相鄰的陰陽離子交換膜之間形成交 替排列的淡水通道和濃水通道。

　　根據本發明的另一方面，提供一種應用所述的高鹽水處理裝置的高 鹽水處理工藝，所述預處理系統包括從上游到下游依次連通的混凝反應 池、斜管沉淀池、中和池和D型濾池;

　　該工藝的處理流程為：

　　步驟一，在所述混凝反應池中加入石灰、純堿、苛性鈉、磷酸三鈉 這幾種藥劑中的一種或者幾種，并使加入的藥劑與上待處理水中的鈣和 鎂等重金屬離子進行反應，生成低溶解性的氫氧化物或者碳酸鹽等并沉 淀析出，從而達到軟化水質的效果;

　　步驟二，上個步驟中的待處理水進入所述斜管沉淀池，在待處理水 從所述斜管沉淀池的底部自下而上流經所述斜管，所述斜管使水中的絮 凝體沉淀至所述斜管沉淀池的底部，從而達到去除待處理水中雜質的目 的;

　　步驟三，上個步驟中的待處理水進入所述中和池，由于在步驟一中 添加了堿性藥劑對水進行軟化，此時待處理水的PH值呈堿性，在此步 驟中根據測得的待處理水的PH值，在所述中和池中加入酸性物質對待 處理水進行中和，使待處理水的PH值呈中性;

　　步驟四，上個步驟中的待處理水進入所述超濾系統，進行進一步精 細過濾;

　　步驟五，經過上個步驟后的待處理水進入所述反滲透系統，所述反 滲透系統將高鹽水濃縮，產生淡水的同時，產生濃水，所述淡水進入產 品水池，對淡水進行回收，所述膜濃水進入下一步驟;

　　步驟六，上個步驟中產生的濃水進入所述EDR系統，所述EDR系 統將高鹽水進一步濃縮，分別得到淡水和濃水，得到的淡水進入產品水 池，得到的濃水進入下一步驟繼續處理;

　　步驟七，上個步驟中產生的濃水進入所述蒸發結晶系統，該系統對 濃水進行蒸發，將鹽結晶析出，得到結晶物。

　　本發明提供的高鹽水處理裝置及應用該裝置的高鹽水處理工藝，由于高 鹽水處理裝置由預處理系統、超濾系統、反滲透系統、EDR系統和蒸發 結晶系統形成了完備高鹽水處理工藝，能夠?qū)Ω啕}水進行較徹底處理， 高鹽水經過該裝置處理后，僅有少量的濃鹽水從EDR系統排放到所述蒸 發結晶系統，該系統能夠?qū)�濃鹽水進行較徹底的蒸發結晶，進而實現該 裝置對高鹽水處理后的濃水零排量;在所述超濾系統的上游設置所述D 型濾池，對進入所述超濾系統的高鹽水進行預過濾，可以很大程度上減 緩所述超濾系統和反滲透系統的負荷，從而解決了所述超濾系統和反滲 透系統的過濾膜容易堵塞的問題;同時，在所述反滲透系統的下游設置 EDR系統，對經過所述反滲透系統的高鹽水進行再次脫鹽處理，使對高 鹽水的脫鹽處理更加徹底，進一步提高了淡水的回收率。
