申請日2015.09.14

　　公開(公告)日2015.12.16

　　IPC分類號C02F103/38; C02F9/14

　　摘要

　　本發明涉及一種聚甲醛廢水處理裝置及應用該裝置的廢水處理工藝。所述聚甲醛處理裝置包括從上游到下游依次連通的預處理系統和生化處理系統;預處理系統包括自上游到下游依次連通的鐵碳反應器、類芬頓反應器和沉淀池;生化處理系統包括依次連通的一級水解酸化池、甲醛預處理池、UASB反應器、中沉池和好氧處理單元。本申請中，由于采用復合物化氧化法及生物法的結合工藝，并且在預處理階段采用鐵碳電極反應好類芬頓反應相結合的預處理方式，使后續生化處理提供了很好的反應基礎，在生化處理階段，采用UASB反應和二級好氧反應相結合的處理方式，使有機物的小分子徹底轉化為分子態排放，COD值大大降低，基本實現了對聚甲醛廢水的零污染排放。

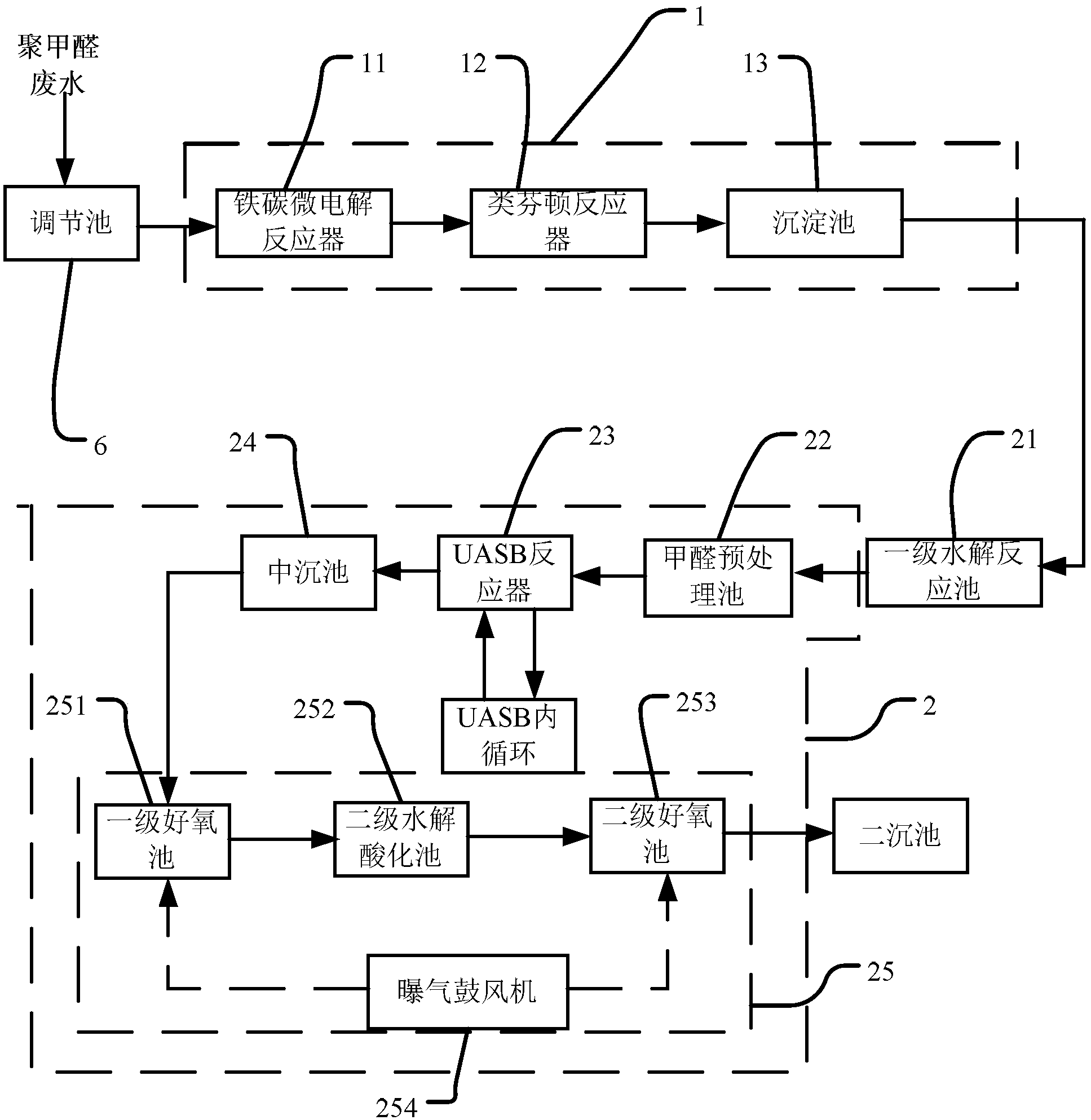

　　摘要附圖



　　權利要求書

　　1.一種聚甲醛廢水處理裝置，其特征在于，包括從上游到下游依次 連通的預處理系統(1)和生化處理系統(2);

　　所述預處理系統(1)包括自上游到下游依次連通的鐵碳反應器(11)、 類芬頓反應器(12)和沉淀池(13);

　　所述生化處理系統(2)包括依次連通的一級水解酸化池(21)、甲 醛預處理池(22)、UASB反應器(23)、中沉池(24)和好氧處理單元 (25)。

　　2.根據權利要求1所述的聚甲醛廢水處理裝置，其特征在于，所述 UASB反應器(23)包括污泥反應區、氣液固三相分離器和氣室。

　　3.根據權利要求1所述的聚甲醛廢水處理裝置，其特征在于，所述 好氧處理單元(25)包括依次連通的一級好氧池(251)、二級酸化池(252) 和二級好氧池(253)。

　　4.根據權利要求3所述的聚甲醛廢水處理裝置，其特征在于，所述 好氧處理單元(25)還設置有鼓風機(254)。

　　5.一種權利要求1-4任一項所述的聚甲醛廢水處理工藝，其特征在 于，該工藝包括以下流程：

　　S1，物化預處理

　　a，廢水在調節池(6)中被處理至PH值為2.5-4.5后，進入所述鐵 碳微電解反應器(11)，通過在所述鐵碳反應器(11)中的廢水中加入鐵 屑和活性炭粉末，廢水中形成腐蝕電池，形成Fe2+，該離子吸附廢水中 的污染顆粒，形成絮凝物;

　　b，廢水進入類芬頓反應器(12)，通過在所述類芬頓反應器(12) 中加入H2O2，F(xiàn)e2+與H2O2構成類芬頓試劑氧化體系，F(xiàn)e2+參與溶液中 的氧化還原反應生成Fe3+，反應后期廢水的pH值升高，F(xiàn)e3+逐漸水解生 成聚合度大的Fe(OH)3膠體絮凝劑，吸附、凝聚水中的污染物;

　　c，廢水進入所述沉淀池(13)，完成對絮凝沉淀物的沉淀;

　　S2，生化處理

　　d，廢水進入一級水解酸化池(21)，被該池內存有的微生物處理, 形成脫氮除碳活性污泥;

　　e，廢水進入所述甲醛預處理池(22)，在甲醛預處理反應池中水溫 維持在20℃～30℃、pH應控制在6～9之間;

　　f，廢水進入所述UASB反應器(23)，在該反應器中完成包括對有 機物的水解，酸化，產乙酸和產甲烷的反應過程，通過微生物參與底物 的轉化過程而將底物轉化為無機物;

　　g，廢水進入所述中沉池(24)，將來自上游廢水中的污泥沉降并在 回流泵的作用下使污泥回流;

　　h，廢水進入所述好氧處理單元(25)，首先在所述一級好氧池(251) 內進行一級好氧處理，之后廢水進入所述二級水解酸化池(252)，將其 中難生物降解物質轉變?yōu)橐咨�物降解物質，為混合厭氧消化過程中的甲 烷化階段提供基質;廢水經水解酸化處理后自流至二級好氧池(253)進 行好氧生化處理，以去除廢水中的有機物，出水自流至二沉池去除活性 污泥或腐殖污泥，進行固液分離;在該好氧反應過程中，不斷對所述一 級好氧池(251)和二級好氧池(253)進行曝氣，以加快反應進行。

　　說明書

　　一種聚甲醛廢水處理裝置及應用該裝置的廢水處理工藝

　　技術領域

　　本發明涉及廢水處理技術，更具體的涉及一種聚甲醛廢水處理裝置 及應用該裝置的廢水處理工藝。

　　背景技術

　　目前，聚甲醛(POM)在汽車、日用消費品、機械工業等領域獲得 了廣泛應用，并迅速發展成為五大工程塑料之一。而且隨著一些新型產 業的發展，我國對聚甲醛的需求也在急劇攀升，同時我國甲醇產能過剩， 發展聚甲醛項目也是解決這一現狀的途徑之一。因此，近些年國內陸續 建設投產了許多聚甲醛企業，但其排放的廢水不能滿足日益嚴格的排放 標準要求，不僅對生態環境造成嚴重的危害，而且浪費了大量水資源， 對其實施深度處理已是大勢所趨。

　　聚甲醛按分子鏈結構的不同，分為均聚甲醛〔CH3CO-(CH2O) n-COCH3〕和共聚甲醛〔-(CH2O)n-(CH2O-CH2-CH2)m-〕，屬于 難降解有機物。聚甲醛工藝生產中產生的污染物質包括二聚甲醛、三聚 甲醛、二氧五環、甲酸鈉、甲醇等，同時由于聚合反應的特點，會有很 多的副產物生成，其廢水含量都有很大的不確定性。聚甲醛裝置生產廢 水含有二聚甲醛、三聚甲醛、二氧五環等，均為大分子難降解污染物， 現有技術中僅靠好氧生化處理的共同代謝作用很難降解完全，其對應的 COD較難達到排放標準要求，因此需要進行物理氧化或水解酸化等預處 理措施，使其分解為低分子有機物，從而被生化降解。

　　發明內容

　　有鑒于此，本發明的目的在于提供一種能使聚甲醛廢水中的大分子 難降解物質得到徹底的處理，并使COD值大大降低，基本實現了對聚 甲醛廢水的零污染排放的一種聚甲醛廢水處理裝置及相應工藝。

　　根據本發明的第一方面，提供一種聚甲醛廢水處理裝置，其特征在 于，包括從上游到下游依次連通的預處理系統和生化處理系統;所述預 處理系統包括自上游到下游依次連通的鐵碳反應器、類芬頓反應器和沉 淀池;所述生化處理系統包括依次連通的一級水解酸化池、甲醛預處理 池、UASB反應器、中沉池和好氧處理單元。

　　優選的，所述UASB反應器包括污泥反應區、氣液固三相分離器和 氣室。

　　優選的，所述好氧處理單元包括依次連通的一級好氧池、二級酸化 池和二級好氧池。

　　優選的，所述好氧處理單元還設置有鼓風機。

　　根據本發明的第二方面提供一種應用所述聚甲醛廢水處理裝置的廢 水處理工藝，其特征在于，該工藝包括以下流程：

　　S1，物化預處理

　　a，廢水在調節池中被處理至PH值為2.5-4.5后，進入所述鐵碳微 電解反應器，通過在所述鐵碳反應器中的廢水中加入鐵屑和活性炭粉末， 廢水中形成腐蝕電池，形成Fe2+，該離子吸附廢水中的污染顆粒，形成 絮凝物;

　　b，廢水進入類芬頓反應器，通過在所述類芬頓反應器中加入H2O2， Fe2+與H2O2構成類芬頓試劑氧化體系，F(xiàn)e2+參與溶液中的氧化還原反應 生成Fe3+，反應后期廢水的pH值升高，F(xiàn)e3+逐漸水解生成聚合度大的 Fe(OH)3膠體絮凝劑，吸附、凝聚水中的污染物;

　　c，廢水進入所述沉淀池，完成對絮凝沉淀物的沉淀;

　　S2，生化處理

　　d，廢水進入一級水解酸化池，被該池內存有的微生物處理,形成脫 氮除碳活性污泥;

　　e，廢水進入所述甲醛預處理池，在甲醛預處理反應池中水溫維持在 20℃～30℃、pH應控制在6～9之間;

　　f，廢水進入所述UASB反應器，在該反應器中完成對有機物的水解， 酸化，產乙酸和產甲烷等反應過程，通過微生物參與底物的轉化過程而 將底物轉化為無機物;

　　g，廢水進入所述中沉池，將來自上游廢水中的污泥沉降并在回流泵 的作用下使污泥回流;

　　h，廢水進入所述好氧處理單元，首先在所述一級好氧池內進行一級 好氧處理，之后廢水進入所述二級水解酸化池，將其中難生物降解物質 轉變?yōu)橐咨�物降解物質，為混合厭氧消化過程中的甲烷化階段提供基質; 廢水經水解酸化處理后自流至二級好氧池進行好氧生化處理，以去除廢 水中的有機物，出水自流至二沉池去除活性污泥或腐殖污泥，進行固液 分離;在該好氧反應過程中，不斷對所述一級好氧池和二級好氧池進行 曝氣，以加快反應進行。

　　本種聚甲醛廢水處理裝置及應用該裝置的廢水處理工藝，由于采用 復合物化氧化法及生物法的結合工藝，并且在預處理階段采用鐵碳電極 反應好類芬頓反應相結合的預處理方式，使后續生化處理提供了很好的 反應基礎，在生化處理階段，采用UASB反應和二級好氧反應相結合的 處理方式，使有機物的小分子徹底轉化為分子態排放，經過多個處理， 聚甲醛廢水中的大分子難降解物質得到了徹底的處理，COD值大大降低， 基本實現了對聚甲醛廢水的零污染排放。
