申請日2015.09.14

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種用于農村污水處理的生物生態組合裝置，包括格柵調節池、平板膜生物反應器、貯水池、水平潛流人工濕地。該裝置將生物處理裝置和生態凈化裝置組合在一起，和預處理單元及回用單元一起形成一套完善的污水處理及回用系統裝置。該裝置通過調整生物處理裝置和生態處理裝置的組合結構來針對性處理不同水質水量的污水，避免了常規污水處理后的中水直接排放，可回用作為沖廁、綠化用水，有效節約了水資源，降低了常規污水處理及回用成本。

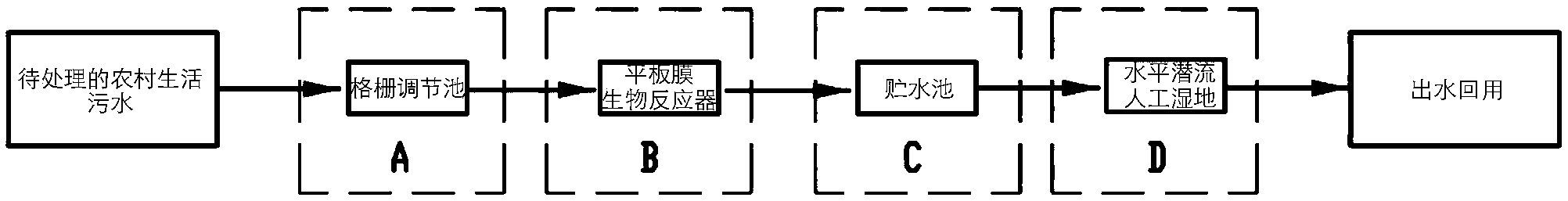

　　摘要附圖



　　權利要求書

　　1.一種生物生態組合裝置，其特征在于，包括：格柵調節池、平板膜生物 反應器、貯水池、水平潛流人工濕地;其中，

　　格柵調節池為一立方體水泥池，分為容積相等的格柵單池和調節單池;格 柵單池側壁設置污水進水口，連接輸入待處理污水的污水進水管道，格柵單池 上部設置細格柵;調節單池底部設置潛污泵，潛污泵出口通過管道與調節單池 上側壁的格柵調節池的出水口一側相連接;格柵調節池的出水口另一側連接平 板膜生物反應器的進水管道，平板膜生物反應器的進水管道上依次安裝格柵調 節池出水流量計、格柵調節池出水閥門和平板膜生物反應器進水閥門;

　　平板膜生物反應器為有機玻璃立方體，內部有活性污泥;平板膜生物反應 器正中央懸掛PVDF材質的平板膜組件，該平板膜組件由四片膜片縱向平行排 列、懸垂放置而成;平板膜組件的上、下集水管通過ABS管連接到平板膜生物 反應器的出水管上，并通過該反應器器壁上的卡槽固定于平板膜生物反應器正 中央;平板膜組件的兩側等距設置兩片擋板，通過側壁卡槽固定于平板膜生物 反應器中;平板膜組件正下方設置穿孔曝氣管，穿孔曝氣管通過側壁卡槽固定， 穿孔曝氣管一側通過軟管與曝氣風機出口相連，中間依次連接進氣閥門和氣體 流量計;平板膜生物反應器的出水管道與貯水池的進水口相接，中間依次安裝 平板膜生物反應器出水閥門、平板膜生物反應器出水流量計、抽吸泵;

　　貯水池為方形水泥池，貯水池的出水口與水平潛流人工濕地的進水管道連 接，中間設置貯水池出水流量計、貯水池出水閥門、水平潛流人工濕地D的進 水閥門;貯水池出水閥門與水平潛流人工濕地的進水閥門之間的管道上連接貯 水池的出水旁路管道，出水旁路管道通過格柵調節池的旁路出水閥門連接到平 板膜生物反應器的進水管道;貯水池的出水旁路管道上依次設置貯水池出水旁 路閥門、貯水池出水旁路流量計、貯水池出水旁路管道泵;

　　水平潛流人工濕地包括：布水溝、集水溝、濕地種植物、濕地填料。

　　2.根據權利要求1所述的生物生態組合裝置，其特征在于，所述水平潛流 人工濕地為方形水泥池，方形水泥池內填入河沙，形成砂層，砂層上種植濕地 種植物;濕地布水溝與濕地的進水管道相連接，濕地集水溝與濕地的出水管相 連接。

　　3.根據權利要求2所述的生物生態組合裝置，其特征在于，水平潛流人工 濕地的出水管與出水回用管道相連接，在出水回用管道上安裝出水回用泵;出 水回用管道上連接水平潛流人工濕地的出水旁路管道，水平潛流人工濕地的出 水旁路管道上依次安裝水平潛流人工濕地的出水旁路管道泵、出水旁路液體流 量計、出水旁路閥門，并通過出水旁路閥門與水平潛流人工濕地的進水管道相 連接，形成閉路循環;在出水回用管道與貯水池的出水閥門之間設置出水回用 旁路管道，在該出水回用旁路管道上依次設置出水回用旁路管道閥門、出水回 用旁路管道液體流量計。

　　說明書

　　一種處理農村生活污水的生物生態組合裝置

　　技術領域

　　本實用新型涉及污水處理、資源環境保護技術領域，更具體地說涉及一種 處理農村生活污水的生物生態組合裝置。

　　背景技術

　　我國總計有鄉(鎮)4.54萬個，鄉村戶數2.37億戶，鄉村人口達9.20億人， 農村人口分散，人口數量多，缺乏完善的生活污水收集和處理設施，這使農村 生活污染源成為影響水環境的重要因素。據測算，全國農村每年產生生活污水 80多億噸，嚴重污染了農村地區居住環境，農村大部分地區河湖等水體普遍受 到污染，飲用水水質安全受到嚴重威脅，直接危害農民的身體健康，嚴重影響 農村地區的環境衛生，極易導致一些流行性疾病的發生與傳播。

　　農村生活污水處理是將生活污水中的有害物質和污染環境成份清除、降解 做無害處理。農村生活污水處理要著重考慮選用成熟可靠，適合農村特點和實 際污水處理適用技術。各種新型污水處理技術的不斷涌現，極大繁榮了農村污 水處理市場，但是單一的污水處理技術難以滿足不同水質、不同處理要求的需 要，目前還沒有一種污水處理技術能在同一時間和同一空間上同時去除污水中 的所有污染物質，多種技術工藝的組合與優化是解決這一問題的必然趨勢。

　　膜-生物反應器是將膜和活性污泥相結合的一種污水生物處理技術，具有出 水水質好、占地面積少、運行穩定、易于操作維護等特點，亦擺脫了污泥膨脹、 污泥產量大等弊端，是一種應用前景廣泛的高效水處理技術。按膜和生物反應 器的位置關系可將MBR分為分體式和一體式2種。一體式膜-生物反應器 (SubmergcredMembraneBio-Reactor，SMBR)是將膜組件浸沒于生物反應器 中，通過負壓抽吸或虹吸得到過濾液。膜組件是MBR的核心，其結構形式多樣， 較為常用的有平板膜和中空纖維膜兩大類。平板膜具有抗污染能力強、使用壽 命長、機械強度高、清洗周期長、可實現在線清洗等優點。

　　人工濕地污水處理技術是20世紀70年代興起的一種新型生態污水處理技 術，由于具有對污染物去除效果好、基建和運行費用低、工藝設備簡單、維護 管理方便等特點，正逐漸被應用于廣大中小城鎮和鄉村地區的生活污水處理 中。水平潛流人工濕地作為人工濕地的一種類型，因其充分利用濕地的空間， 發揮了系統間的協同作用，使污水處理能力得到大幅度提高，且占地面積相對 較小，因而在污水處理中已經得到了廣泛的應用。

　　如果能夠?qū)⒁惑w式平板膜-生物反應器與水平潛流人工濕地組合形成生物- 生態組合型處理方式，充分發揮兩種技術的優勢，對提高污水凈化效果、降低 處理成本將是一種很好的嘗試。

　　實用新型內容

　　基于上述所提到的問題，本實用新型的目的在于提供一種用于農村污水處 理的生物生態組合裝置，該裝置將生物處理裝置和生態凈化裝置組合在一起， 和預處理單元及回用單元一起形成一套完善的污水處理及回用系統裝置。該裝 置通過調整生物處理裝置和生態處理裝置的組合結構來針對性處理不同水質水 量的污水，避免了常規污水處理后的中水直接排放，可回用作為沖廁、綠化用 水，有效節約了水資源，降低了常規污水處理及回用成本。

　　本實用新型所述的生物生態組合裝置，其特征在于，包括：格柵調節池、 平板膜生物反應器、貯水池、水平潛流人工濕地;其中，

　　格柵調節池為一立方體水泥池，分為容積相等的格柵單池和調節單池;格 柵單池側壁設置污水進水口，連接輸入待處理污水的污水進水管道，格柵單池 上部設置細格柵;調節單池底部設置潛污泵，潛污泵出口通過管道與調節單池 上側壁的格柵調節池的出水口一側相連接;格柵調節池的出水口另一側連接平 板膜生物反應器的進水管道，平板膜生物反應器的進水管道上依次安裝格柵調 節池出水流量計、格柵調節池出水閥門和平板膜生物反應器進水閥門;

　　平板膜生物反應器為有機玻璃立方體，內部有活性污泥;平板膜生物反應 器正中央懸掛PVDF材質的平板膜組件，該平板膜組件由四片膜片縱向平行排 列、懸垂放置而成;平板膜組件的上、下集水管通過ABS管連接到平板膜生物 反應器的出水管上，并通過該反應器器壁上的卡槽固定于平板膜生物反應器正 中央;平板膜組件的兩側等距設置兩片擋板，通過側壁卡槽固定于平板膜生物 反應器中;平板膜組件正下方設置穿孔曝氣管，穿孔曝氣管通過側壁卡槽固定， 穿孔曝氣管一側通過軟管與曝氣風機出口相連，中間依次連接進氣閥門和氣體 流量計;平板膜生物反應器的出水管道與貯水池的進水口相接，中間依次安裝 平板膜生物反應器出水閥門、平板膜生物反應器出水流量計、抽吸泵;

　　貯水池為方形水泥池，貯水池的出水口與水平潛流人工濕地的進水管道連 接，中間設置貯水池出水流量計、貯水池出水閥門、水平潛流人工濕地D的進 水閥門;貯水池出水閥門與水平潛流人工濕地的進水閥門之間的管道上連接貯 水池的出水旁路管道，出水旁路管道通過格柵調節池的旁路出水閥門連接到平 板膜生物反應器的進水管道;貯水池的出水旁路管道上依次設置貯水池出水旁 路閥門、貯水池出水旁路流量計、貯水池出水旁路管道泵;

　　水平潛流人工濕地包括：布水溝、集水溝、濕地種植物、濕地填料。

　　優選的是，所述水平潛流人工濕地為方形水泥池，方形水泥池內填入河沙， 形成砂層，砂層上種植濕地種植物;濕地布水溝與濕地的進水管道相連接，濕 地集水溝與濕地的出水管相連接。

　　進一步優選的是，水平潛流人工濕地的出水管與出水回用管道相連接，在 出水回用管道上安裝出水回用泵;出水回用管道上連接水平潛流人工濕地的出 水旁路管道，水平潛流人工濕地的出水旁路管道上依次安裝水平潛流人工濕地 的出水旁路管道泵、出水旁路液體流量計、出水旁路閥門，并通過出水旁路閥 門與水平潛流人工濕地的進水管道相連接，形成閉路循環;在出水回用管道與 貯水池的出水閥門之間設置出水回用旁路管道，在該出水回用旁路管道上依次 設置出水回用旁路管道閥門、出水回用旁路管道液體流量計。

　　本實用新型的有益效果在于：

　　1、將平板膜-生物反應器B和水平潛流人工濕地D單元采用間歇進水運行 方式，有效地這兩種污水處理技術有機結合，提高了單一技術處理的出水水質， 可達到污水的直接回用，回用作為綠化灌溉、洗車、家庭沖廁、路面清洗、景 觀娛樂、游泳池等的補水。

　　2、該生物-生態組合工藝可針對不同的水質水量要求選擇不同的組合形式， 達到工藝的優化配置，有效地降低了同等污水處理和回用的成本，成本低廉。

　　3、該生物-生態組合工藝不僅適用集中式污水處理模式也適合分散式污水處 理模式，兼具景觀綠化效果。尤適用于生活小區等人口集中，同時對綠化率有 一定要求的地域。

　　4、生物-生態型組合凈化更符合綠色、健康的環保理念。

　　5、該生物-生態組合裝置可通過閥門調節生物處理裝置和生態處理裝置的組 合結構，針對不同水質水量的污水，采取不同組合方式。

　　6、該生物-生態組合裝置避免了常規污水處理后的中水直接排放，可直接回 用作為沖廁、綠化用水，有效節約了水資源，降低了常規污水處理及回用成本。

　　7、該生物-生態組合裝置對平板膜-生物反應器B單元采用間歇進水、間歇 曝氣和間歇抽水等運行方式，對水平潛流人工濕地采用間歇進水運行方式，有 利于創造好氧、缺氧、厭氧的交替環境，提高系統脫氮除磷能力。
