申請日2017.01.09
公開(公告)日2017.07.28
IPC分類號B01D21/04; B01D21/20
摘要
本實用新型屬于水處理技術領域，尤其涉及一種污水處理沉淀反應裝置。它解決了現有技術設計不合理等技術問題。本污水處理沉淀反應裝置包括上端敞口的反應池體，在反應池體的軸向中心設有豎直設置的導流筒，在導流筒的軸向中心設有攪拌桿且在攪拌桿的下端設有攪拌葉片，所述的攪拌桿與攪拌驅動機構連接，在反應池體的池底連接有排水管，該排水管豎直設置且由不銹鋼材料制成，在排水管內設有環形刮刀且所述的環形刮刀外壁與排水管內壁之間留有間隙，環形刮刀的上端設有尖部，在排水管的上端設有固定架，在固定架上設有升降驅動器且所述的升降驅動器通過連接結構與環形刮刀連接。
權利要求書

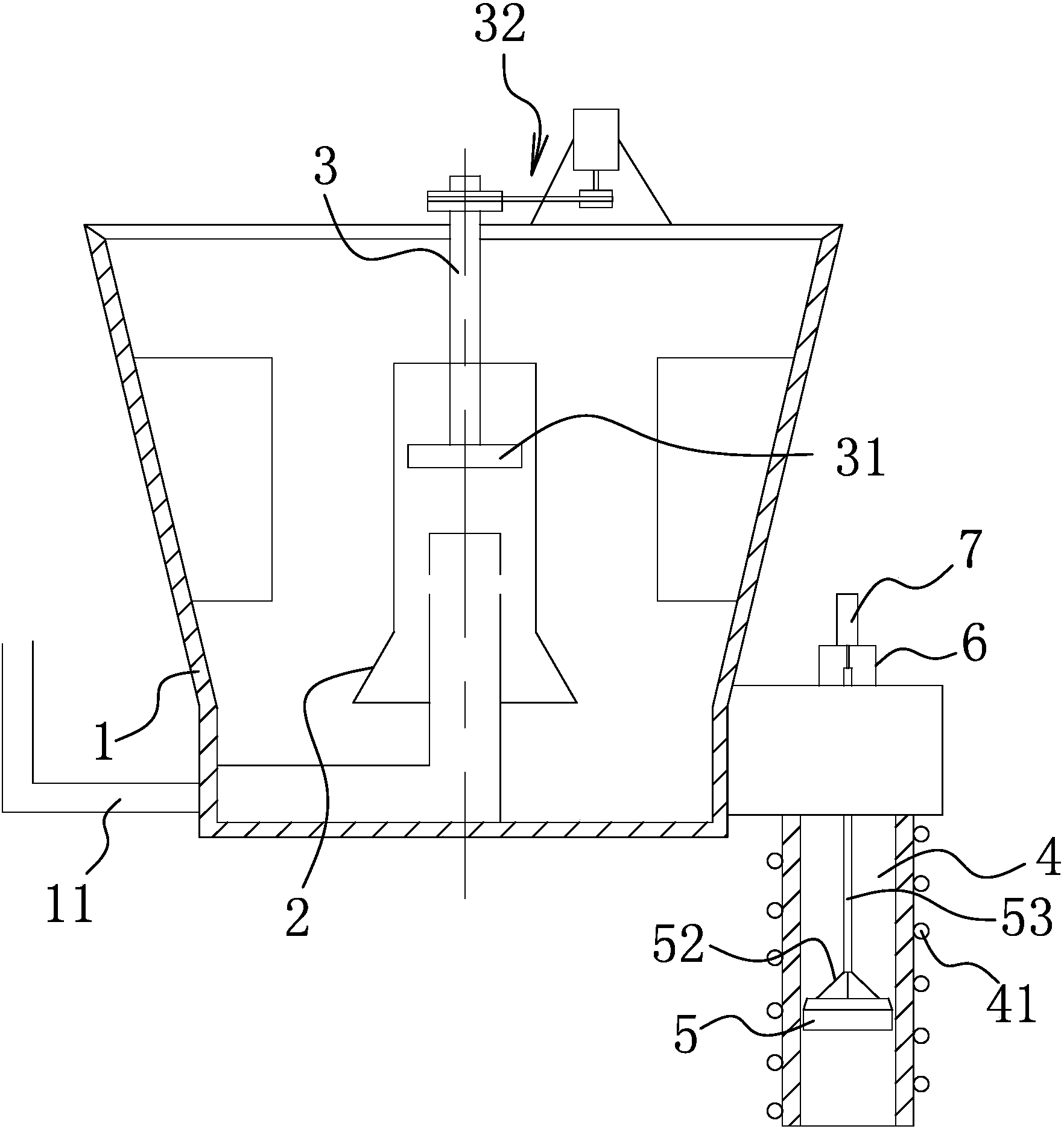

1.一種污水處理沉淀反應裝置，包括上端敞口的反應池體(1)，在反應池體(1)的軸向中心設有豎直設置的導流筒(2)，在導流筒(2)的軸向中心設有攪拌桿(3)且在攪拌桿(3)的下端設有攪拌葉片(31)，所述的攪拌桿(3)與攪拌驅動機構(32)連接，在反應池體(1)的池底連接有排水管(4)，其特征在于，所述的排水管(4)豎直設置且由不銹鋼材料制成，在排水管(4)內設有環形刮刀(5)且所述的環形刮刀(5)外壁與排水管(4)內壁之間留有間隙，環形刮刀(5)的上端設有尖部(51)，在排水管(4)的上端設有固定架(6)，在固定架(6)上設有升降驅動器(7)且所述的升降驅動器(7)通過連接結構與環形刮刀(5)連接。
2.根據權利要求1所述的污水處理沉淀反應裝置，其特征在于，所述的連接結構包括連接在環形刮刀(5)上端內壁的錐形架(52)，所述的錐形架(52)尖端通過連接桿(53)與升降驅動器(7)連接。
3.根據權利要求1所述的污水處理沉淀反應裝置，其特征在于，所述的升降驅動器(7)為直線電機。
4.根據權利要求1所述的污水處理沉淀反應裝置，其特征在于，所述的環形刮刀(5)與排水管(4)之間設有導向結構。
5.根據權利要求4所述的污水處理沉淀反應裝置，其特征在于，所述的導向結構包括設置在環形刮刀(5)外壁的若干導向凸起(54)。
6.根據權利要求1所述的污水處理沉淀反應裝置，其特征在于，所述的排水管(4)外圍套有加熱盤管(41)。
7.根據權利要求1所述的污水處理沉淀反應裝置，其特征在于，所述的反應池體(1)池底還連接有污水進水管(11)。
說明書
污水處理沉淀反應裝置
技術領域
本實用新型屬于水處理技術領域，尤其涉及一種污水處理沉淀反應裝置。
背景技術
在水資源日益貧乏，水污染日益嚴重，大力提倡污水處理回用的條件下，經濟高效的水處理混凝反應、凈化技術將會得到廣泛的應用。傳統的水處理澄清一一沉淀水處理設施分別由混合池、反應池、沉淀池和污泥濃縮池等組成。
反應池對污水進行處理后通過排水管排出。
現有的排水管其在排出的過程中容易發生堵塞，嚴重影響正常的污水處理作業。
目前，常用的防堵塞結構其為沖刷水管等結構，其雖然能夠滿足使用要求，但是，這種結構其還至少存在以下技術問題：對排水管內壁清理不徹底，清理效果較差。
實用新型內容
本實用新型的目的是針對上述問題，提供一種設計更合理，清理效果更好的污水處理沉淀反應裝置。
為達到上述目的，本實用新型采用了下列技術方案：本污水處理沉淀反應裝置包括上端敞口的反應池體，在反應池體的軸向中心設有豎直設置的導流筒，在導流筒的軸向中心設有攪拌桿且在攪拌桿的下端設有攪拌葉片，所述的攪拌桿與攪拌驅動機構連接，在反應池體的池底連接有排水管，該排水管豎直設置且由不銹鋼材料制成，在排水管內設有環形刮刀且所述的環形刮刀外壁與排水管內壁之間留有間隙，環形刮刀的上端設有尖部，在排水管的上端設有固定架，在固定架上設有升降驅動器且所述的升降驅動器通過連接結構與環形刮刀連接。
在上述的污水處理沉淀反應裝置中，所述的連接結構包括連接在環形刮刀上端內壁的錐形架，所述的錐形架尖端通過連接桿與升降驅動器連接。
在上述的污水處理沉淀反應裝置中，所述的升降驅動器為直線電機。
在上述的污水處理沉淀反應裝置中，所述的環形刮刀與排水管之間設有導向結構。
在上述的污水處理沉淀反應裝置中，所述的導向結構包括設置在環形刮刀外壁的若干導向凸起。
在上述的污水處理沉淀反應裝置中，所述的排水管外圍套有加熱盤管。
在上述的污水處理沉淀反應裝置中，所述的反應池體池底還連接有污水進水管。
與現有的技術相比，本污水處理沉淀反應裝置的優點在于：1、通過升降驅動器驅動所述的環形刮刀實現對排水管內的堵塞物進行清理，清理效率高且設計更加合理。2、結構簡單且易于制造。
