申請日2017.01.10
公開(公告)日2017.09.19
IPC分類號B01F7/04; B01F15/06; C02F11/12
摘要
本實用新型涉及污泥干燥設備，旨在提供一種用于污泥干燥機的具有嚙合葉片的自清攪拌式轉軸。包括中空轉軸及相連通的中空葉片;每個葉片組中包括至少兩個相互交叉的葉片;葉片具有以轉軸為中心的對稱結構，在葉片兩個末端的表面均設有同方向的凸出部，使葉片的側面呈凹字形;同一個轉軸上葉片的凸出部具有相同方向，相鄰轉軸上葉片凸出部的方向與之相反;當任一葉片處于兩個轉軸所形成的平面上時，均有一個位于相鄰轉軸上的葉片與其嚙合。本實用新型能實現污泥干燥過程中干燥機的攪拌和自清潔效果，解決污泥在粘滯區時難以破碎以及粘壁的問題，增大污泥干燥機的干燥速率，提高干燥機的污泥處理能力和粘性處理范圍，同時避免產生混合死角。
權利要求書
1.一種用于污泥干燥機的具有嚙合葉片的自清攪拌式轉軸，包括由電機實現驅動的中空轉軸，以及設于轉軸上的中空葉片，葉片與轉軸的中空部分相互連通;其特征在于，所述轉軸至少有2根，呈空心圓柱狀;在轉軸上間隔布置了多個葉片組，每個葉片組中包括至少兩個相互交叉的葉片;葉片具有以轉軸為中心的對稱結構，在葉片兩個末端的表面均設有同方向的凸出部，使葉片的側面呈凹字形;同一個轉軸上葉片的凸出部具有相同方向，相鄰轉軸上葉片凸出部的方向與之相反;當任一葉片處于兩個轉軸所形成的平面上時，均有一個位于相鄰轉軸上的葉片與其嚙合;所述嚙合是指，兩個葉片之間部分重合且保持間距，一個葉片的凸出部位于另一個葉片的凸出部與其轉軸之間的范圍內，兩個葉片的凸出部呈相對方向且具有相同高度。
2.根據權利要求1所述的自清攪拌式轉軸，其特征在于，每個葉片組中均包括兩個相互垂直交叉的葉片;葉片垂直于轉軸，其整體呈橢圓星形，外緣是由兩個與轉軸相切的等徑圓弧相交組成的。
3.根據權利要求2所述的自清攪拌式轉軸，其特征在于，所述轉軸和葉片具有下述公式中所述的結構或尺寸關系：
R≥2r 公式(1)

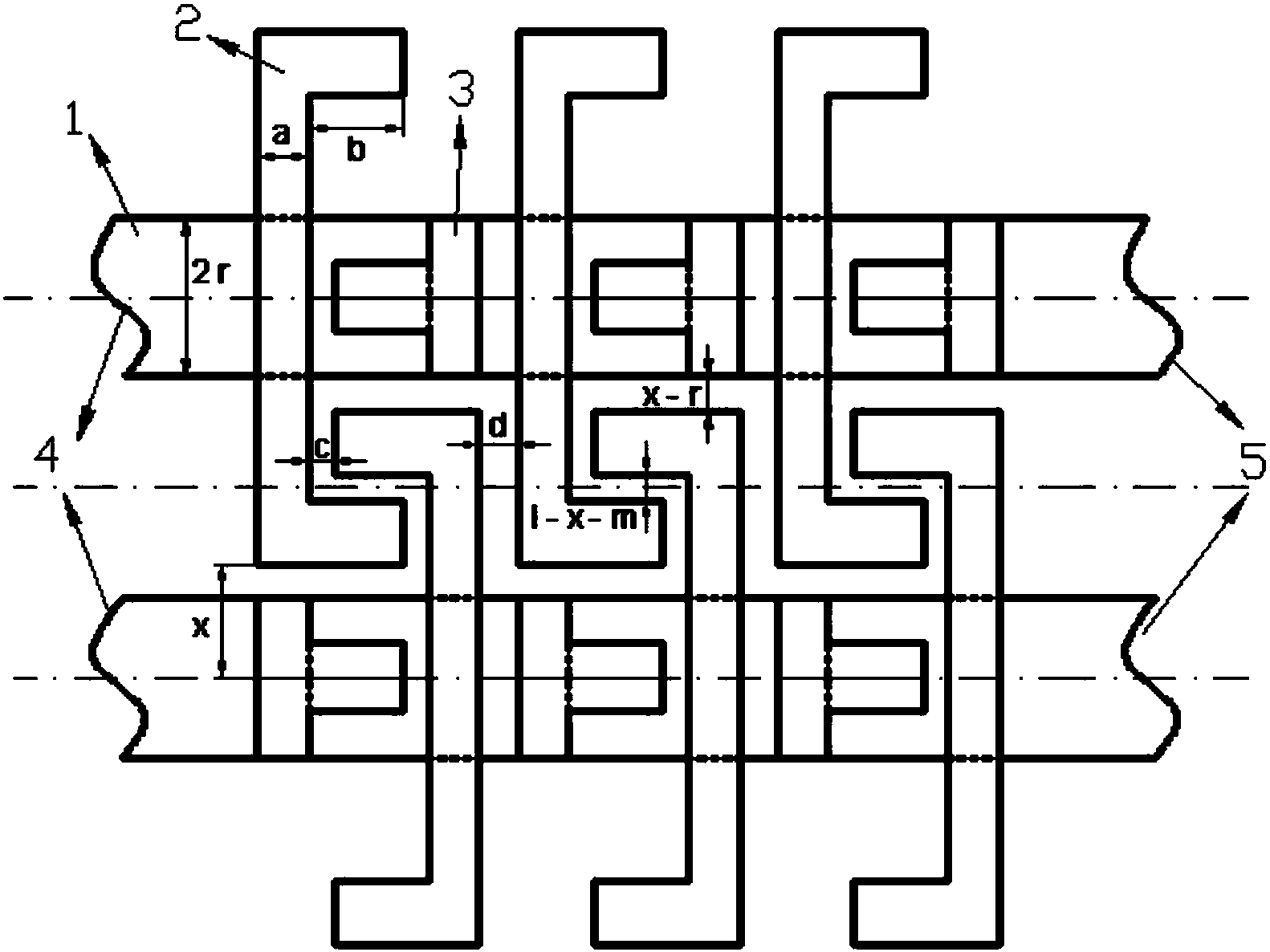

式中，R為葉片外緣的圓弧半徑，r為轉軸半徑，l為凸出部的內緣與轉軸圓心之間的距離，m為凸出部內緣與葉片末端之間的距離，n為凸出部的內緣的半寬度，x為葉片末端與相鄰轉軸圓心之間的最近距離。
4.根據權利要求1至3任意一項中所述的自清攪拌式轉軸，其特征在于，所述轉軸通過傳動機構與電機相連，且能使相鄰的轉軸逆向轉動;該轉動是同速轉動或差速轉動。
5.根據權利要求1至3任意一項中所述的自清攪拌式轉軸，其特征在于，在相鄰的兩個轉軸上，能夠相互嚙合的兩個葉片組的幾何中心是相互對應的，即兩個葉片組的幾何中心連線垂直于這兩個轉軸。
說明書
用于污泥干燥機的具有嚙合葉片的自清攪拌式轉軸
技術領域
本實用新型涉及污泥干燥設備，尤其涉及用于污泥干燥機的具有嚙合葉片的自清攪拌式轉軸。
背景技術
隨著中國工業化進程的加快及城市基礎設施建設的加強，污水的產生及其數量在不斷的增長，污水處理率逐步提高，伴隨產生了大量剩余污泥。此外，在水環境治理過程中，江河湖泊疏浚等也會產生大量的污泥。污泥是一種量大面廣且對人體和環境都具有很大危害作用的固體廢棄物。目前，污泥減量化、無害化處置已經成為在城鎮水污染控制與治理過程中非解決不可、刻不容緩的重大共性問題。
污泥常見的處置技術主要包括衛生填埋，土地利用、焚燒及建材利用。而一般污水污泥廠排放的機械脫水污泥含水率仍然高達80%左右，為了滿足進一步的處理和處置要求，往往要將污泥含水率降至40～50%，甚至更低。對于上述常見污泥處置方法，都需要對污泥進行不同程度的干燥處理，因此污泥干燥是污泥進行后續處理的重要一步。
熱干燥技術是常用的污泥干燥技術，其中尤以間接傳熱干燥技術居多。當污泥在間接傳熱干燥機中干燥時，含水率較高的污泥將呈現流體狀態，隨著污泥被干燥，含水率降低，污泥干燥將進入粘滯區(65%-30%左右)，污泥的粘性和塑性將會隨之上升，并在50%-60%含水率時達到最大粘性和塑性，此時大部分污泥將結成硬塊并粘附在干燥機傳熱表面上，且難以破碎、清理，從而阻礙污泥干燥表面更新，以及污泥干燥過程的傳熱傳質，進而造成污泥干燥速率下降，能耗升高。
現有污泥間接傳熱干燥機以槳葉式以及圓盤式污泥干燥機為主，根據處理量包括單軸，雙軸以及四軸等不同模式，各轉軸上按一定距離垂直分布若干葉片，葉片多呈圓盤狀或楔形槳葉狀，由于相鄰葉片之間的空間結構在轉軸轉動時變化較小或基本無變化，相鄰葉片之間的污泥在干燥過程中受到外力較小，在高粘性狀態時易以一定厚度(多為葉片間距)粘附在換熱表面，且難以破碎和干燥，亦即干燥機攪拌效果和自清潔效果變?nèi)酰瑥亩拐麄�(gè)干燥過程惡化，能耗升高。
由此可見，改進干燥機內部轉軸和葉片結構以保證干燥機在處理污泥高粘狀態時具有較好的攪拌、自清潔和干燥效果是目前干燥技術發展亟需解決的問題。
實用新型內容
本實用新型要解決的技術問題是，克服現有技術中的不足，提供一種用于污泥干燥機的具有嚙合葉片的自清攪拌式轉軸，能夠使干燥機在處理污泥高粘狀態時具有較好的攪拌和自清潔效果，以提高干燥機干燥和傳熱速率。
為解決其技術問題，本實用新型所采用的技術方案是：
提供一種用于污泥干燥機的具有嚙合葉片的自清攪拌式轉軸，包括由電機實現驅動的中空轉軸，以及設于轉軸上的中空葉片，葉片與轉軸的中空部分相互連通;所述轉軸至少有2根，呈空心圓柱狀;在轉軸上間隔布置了多個葉片組，每個葉片組中包括至少兩個相互交叉的葉片;葉片具有以轉軸為中心的對稱結構，在葉片兩個末端的表面均設有同方向的凸出部，使葉片的側面呈凹字形;同一個轉軸上葉片的凸出部具有相同方向，相鄰轉軸上葉片凸出部的方向與之相反;當任一葉片處于兩個轉軸所形成的平面上時，均有一個位于相鄰轉軸上的葉片與其嚙合;所述嚙合是指，兩個葉片之間部分重合且保持間距，一個葉片的凸出部位于另一個葉片的凸出部與其轉軸之間的范圍內，兩個葉片的凸出部呈相對方向且具有相同高度。
本實用新型中，每個葉片組中均包括兩個相互垂直交叉的葉片;葉片垂直于轉軸，其整體呈橢圓星形，外緣是由兩個與轉軸相切的等徑圓弧相交組成的。
本實用新型中，所述轉軸和葉片具有下述公式中所述的結構或尺寸關系：
R≥2r 公式(1)
式中，R為葉片外緣的圓弧半徑，r為轉軸半徑，l為凸出部的內緣與轉軸圓心之間的距離，m為凸出部內緣與葉片末端之間的距離，n為凸出部的內緣的半寬度，x為葉片末端與相鄰轉軸圓心之間的最近距離。
本實用新型中，所述轉軸通過傳動機構與電機相連，且能使相鄰的轉軸逆向轉動;該轉動是同速轉動或差速轉動。
本實用新型中，在相鄰的兩個轉軸上，能夠相互嚙合的兩個葉片組的幾何中心是相互對應的，即兩個葉片組的幾何中心連線垂直于這兩個轉軸。
本實用新型中，干燥機導熱通過熱工質在轉軸和葉片的空腔內流動實現，熱工質可由轉軸一端進入，再從另一端流出，也可采用管內分管等形式使熱工質從同一端進入流出;污泥在干燥機的流動主要依靠干燥機自身傾斜所產生的勢能差來完成。
與現有技術相比，本實用新型的有益效果是：
(1)本實用新型通過轉軸葉片結構在運動過程中周期性的相互嚴密嚙合使葉片之間的相對空間發生急劇變化，使附著在干燥機葉片和壁面上的污泥不停的受到來自其他與其相嚙合葉片或與壁面相鄰近葉片頂端凸出結構的大范圍、近距離的外力壓迫，從而發生劇烈形變、剪切、破碎和脫落，實現污泥干燥過程中干燥機的攪拌和自清潔效果，解決污泥在粘滯區時難以破碎以及粘壁的問題，保證污泥換熱表面不斷更新，從而增大污泥干燥機的干燥速率，提高干燥機的污泥處理能力和粘性處理范圍。此外，葉片轉動時，相較于現有的槳葉式以及圓盤式污泥干燥機，多個葉片組的嚴密嚙合和葉片頂端凸出結構有效擴大了葉片在干燥機內的運動空間，使葉片運動范圍幾乎覆蓋了整個干燥機內部空間，避免了混合死角的產生。
(2)本實用新型提出的設計方法能夠有效的實現本實用新型的意圖，根據干燥機材質、所需污泥處理能力、污泥種類和熱工質種類，可確定轉軸的所有參數，保證本實用新型能夠運用于不同類型不同處理規模的干燥機，為各類干燥機的設計提供依據。
