申請日2017.01.10
公開(公告)日2017.10.13
IPC分類號C02F3/30; C02F3/34; C02F101/16
摘要
本實用新型公開了一種強化低C/N比污水脫氮效能的人工快滲裝置，包括第一快滲單元、第二快滲單元和回流單元，其中，第一快滲單元包括進水池和第一快滲池，第二快滲單元包括集水池、布水器以及設置于布水器下方的第二快滲池，回流單元包括通過回流儲水池和水泵，進水池、第一快滲池、集水池、布水器之間，以及第二快滲池、回流儲水池、水泵之間均分別通過管道順次連接，水泵的出水口與第一快滲池通過管道連接，回流儲水池的水按照設定比例進行排放和回流�？傮w而言，該人工快滲裝置，能有效提高低C/N比污水的脫氮效能，具有運行成本低、結構簡單、操作方便、穩定性高的優點，適于規�；a(chǎn)，值得在業內推廣。
權利要求書

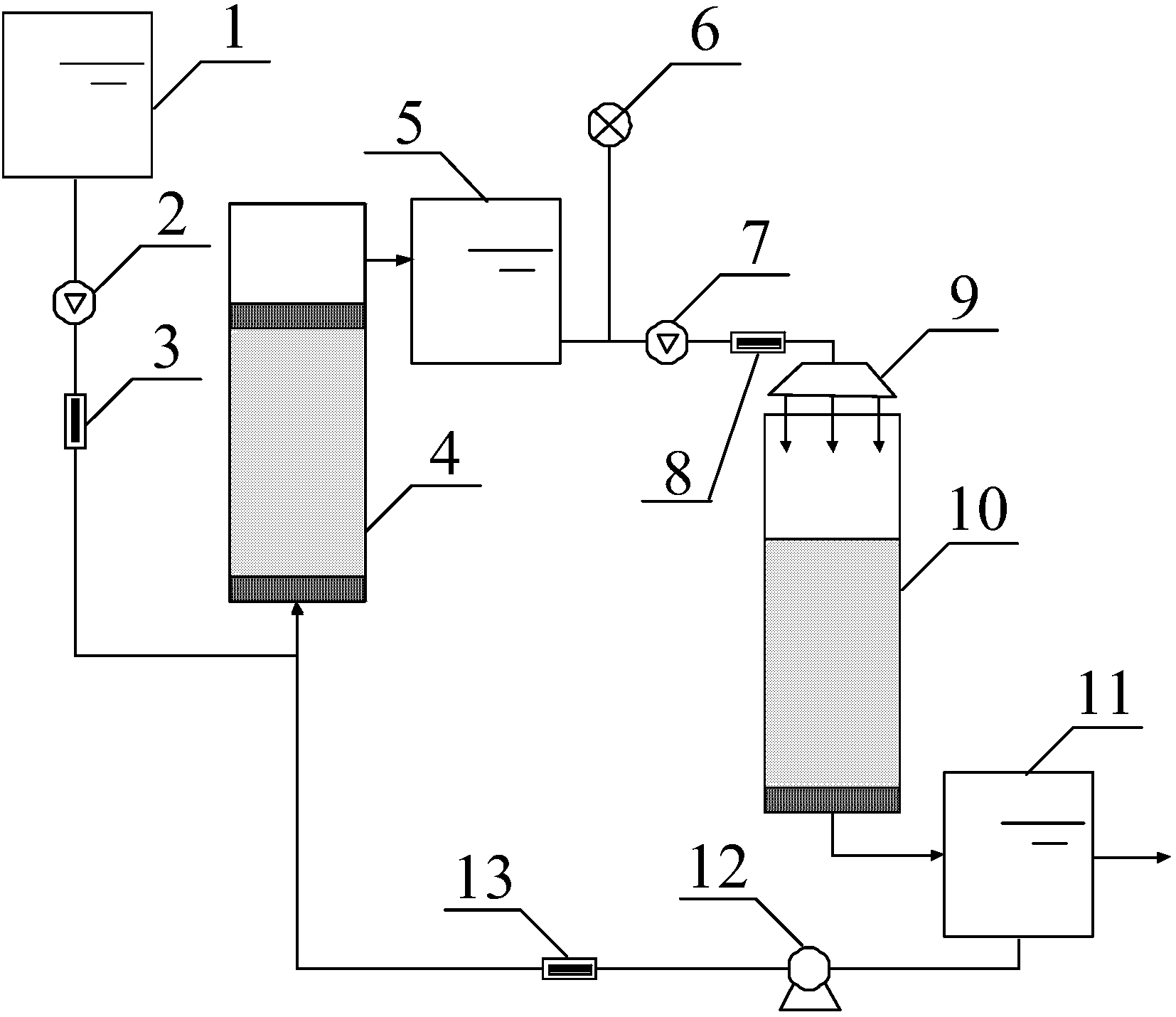

1.一種強化低C/N比污水脫氮效能的人工快滲裝置，其特征在于：包括第一快滲單元、第二快滲單元和回流單元，其中，所述第一快滲單元包括進水池(1)和第一快滲池(4)，所述第二快滲單元包括集水池(5)、布水器(9)以及設置于布水器(9)下方的第二快滲池(10)，所述回流單元包括通過回流儲水池(11)和水泵(12)，所述進水池(1)、第一快滲池(4)、集水池(5)、布水器(9)之間，以及所述第二快滲池(10)、回流儲水池(11)、水泵(12)之間均分別通過管道順次連接，所述水泵(12)的出水口與第一快滲池(4)通過管道連接，所述回流儲水池(11)的水按照設定回流比進行排放和回流。
2.據權利要求1所述的強化低C/N比污水脫氮效能的人工快滲裝置，其特征在于：所述第一快滲池(4)采用上行流進水方式，其內由下及上依次設置緩沖段一、填料段一、過濾段以及出水段。
3.據權利要求1所述的強化低C/N比污水脫氮效能的人工快滲裝置，其特征在于：所述第二快滲池(10)采用下行流進水方式，其內由上及下依次設置進水段、填料段二以及緩沖段二。
4.據權利要求1-3任一所述的強化低C/N比污水脫氮效能的人工快滲裝置，其特征在于：所述第一快滲池(4)所處水平位置不高于進水池(1)，進水池(1)和第一快滲池(4)之間的管道上安裝有調節閥一(2)和流量計一(3)。
5.據權利要求1-3任一所述的強化低C/N比污水脫氮效能的人工快滲裝置，其特征在于：所述布水器(9)所處水平位置不高于集水池(5)，集水池(5)和第二快滲池(10)之間的管道上安裝有定時器(6)、調節閥二(7)以及流量計二(8)。
6.據權利要求1-3任一所述的強化低C/N比污水脫氮效能的人工快滲裝置，其特征在于：所述回流儲水池(11)和水泵(12)之間的管道上安裝有流量計三(13)，所述回流部分通過流量計三(13)控制回流比。
說明書
一種強化低C/N比污水脫氮效能的人工快滲裝置
技術領域
本實用新型屬于污水處理設備技術領域，具體涉及一種強化低C/N比污水脫氮效能的人工快滲裝置。
背景技術
在傳統快滲系統基礎上發展起來的人工快滲系統是一種基建投資少、工藝過程簡便、運行成本較低的新型污水生態處理技術，該技術在處理小城鎮及農村生活污水和受污染的地表水時效果明顯，對化學需氧量(COD)、生化需氧量(BOD)、氨氮(NH3-N)、懸浮物(SS)和陰離子表面活性劑(LAS)等的去除率均能在80%以上，具有重要的應用和推廣價值。然而，當污水C/N比偏低時，人工快滲池下部雖然具備缺/厭氧條件，但由于碳源不足，反硝化細菌活性較低，導致系統反硝化性能較差，總氮(TN)去除率低，僅為10%～30%，不能達標排放。含氮污染物大量排入江河會造成水體富營養化，亞硝酸還可以和胺作用生成具有“三致”效應的亞硝胺，進而危害人體健康。因此，如何提高人工快滲系統對低C/N比污水的脫氮效能已成為該工藝應用推廣的技術難點，也越來越受到國內外污水處理專家的重視。
目前，人工快滲系統的強化脫氮研究主要集中在優化填料配置、改變運行參數、增設飽水層、補充外加碳源、分段進水等方面。其中，優化填料配置、改變運行參數、增設飽水層等方法能在一定程度上改善反硝化菌的脫氮環境，但是沒有從根本上解決碳源不足的問題，長期效果并不理想;補充外加碳源則主要采用甲醇、乙醇、乙酸等小分子液體碳源，雖然能有效提高脫氮效率，但是卻存在成本高、投加量不易控制、可能引發二次污染等弊端，難以工業化應用;分段進水是一種成本相對最低的增加缺(厭)氧段C/N比的方式，通常采用不同進水口組合和不同進水比例的對比研究來確定分段進水的位置和水量，但是由于污水在人工快滲系統反硝化段的水力停留時間較短，污染物往往得不到充分降解而隨出水排出，在提高反硝化脫氮性能的同時極易造成其他污染物的超標排放。
因此，針對現有技術中存在的不足之處，提供一種強化低C/N比污水脫氮效能的人工快滲裝置具有重要意義。
實用新型內容
本實用新型的目的是解決上述問題，提供一種強化低C/N比污水脫氮效能的人工快滲裝置，該裝置可以為解決傳統人工快滲系統脫氮效率低的問題提供新途徑。
為解決上述技術問題，本實用新型的技術方案是：一種強化低C/N比污水脫氮效能的人工快滲裝置，包括第一快滲單元、第二快滲單元和回流單元，其中，所述第一快滲單元包括進水池和第一快滲池，所述第二快滲單元包括集水池、布水器以及設置于布水器下方的第二快滲池，所述回流單元包括通過回流儲水池和水泵，所述進水池、第一快滲池、集水池、布水器之間，以及所述第二快滲池、回流儲水池、水泵之間均分別通過管道順次連接，所述水泵的出水口與第一快滲池通過管道連接，所述回流儲水池的水按照設定比例進行排放和回流。
優選地，所述第一快滲池采用上行流進水方式，其內由下及上依次設置緩沖段一、填料段一、過濾段以及出水段。
優選地，所述緩沖段一和過濾段均采用設定比例卵石、碎石均勻填充，所述填料段一采用無煙煤、麥飯石、蛭石均勻填充，所述出水段不作任何填充。
優選地，所述填料段一一直處于淹水狀態，進水流量為0.5L/h。
優選地，所述第二快滲池采用下行流進水方式，其內由上及下依次設置進水段、填料段二以及緩沖段二。
優選地，所述進水段不做任何填充，所述填料段二采用設定比例的無煙煤、綠沸石、火山石均勻填充，所述緩沖段二采用設定比例的卵石、碎石均勻填充。
優選地，所述填料段二采用淹水/落干交替運行的方式，濕干比1：1～1：3，水力負荷周期6～8h。
優選地，所述第一快滲池所處水平位置不高于進水池，所述進水池和第一快滲池之間的管道上安裝有調節閥一和流量計一。
優選地，所述布水器所處水平位置不高于集水池，所述集水池和第二快滲池之間的管道上安裝有定時器、調節閥二以及流量計二。
優選地，所述回流儲水池和水泵之間的管道上安裝有流量計三，所述回流部分通過流量計三控制回流比。
本實用新型的有益效果是：本發明提供的強化低C/N比污水脫氮效能的人工快滲裝置，設置了通過管道依次循環連接的第一快滲單元、第二快滲單元和回流單元，通過第一快滲單元的反硝化階段和第二快滲單元的硝化階段，進入回流單元的出水含有較高濃度的硝態氮、較低濃度的氨氮和有機物，將其按設定回流比部分回流至第一快滲池與原污水同時進水，通過異養反硝化實現有機物和硝態氮的同步去除，有效降低出水的總氮濃度，從而提高了低C/N比污水的脫氮效能。同時，反硝化過程產生的堿度可為第二快滲池的硝化過程補充堿度�？傮w而言，該人工快滲裝置具有運行成本低、結構簡單、操作方便、穩定性高的優點，且高效、節能、無二次污染，適于規�；a(chǎn)，值得在業內推廣。
