申請日2017.01.09
公開(公告)日2017.08.01
IPC分類號C02F9/10; C02F101/20
摘要
本實用新型提出了一種污水處理裝置，包括殼體和加熱裝置，所述殼體內由上至下依次設有過濾腔、混合腔、蓄水腔、加熱腔以及凈水腔，所述過濾腔與混合腔通過第一過濾板互相連通，所述混合腔內放置有降解污水內有機污染物的微電解填料，所述混合腔與蓄水腔通過第二過濾板互相連通，所述蓄水腔與加熱腔通過第二隔板隔開，所述隔板上設有凹槽，所述凹槽底部向下延伸至加熱腔內且其內壁上設有讓污水分散流入加熱腔的通孔，所述加熱裝置包括設在殼體外部的加熱器以及設在加熱腔內且與加熱器相連的加熱管，所述凈水腔的底部設有排水口，所述殼體外部設有與排水口相連且使蒸汽密閉在凈水腔內的蒸汽疏水閥。
權利要求書

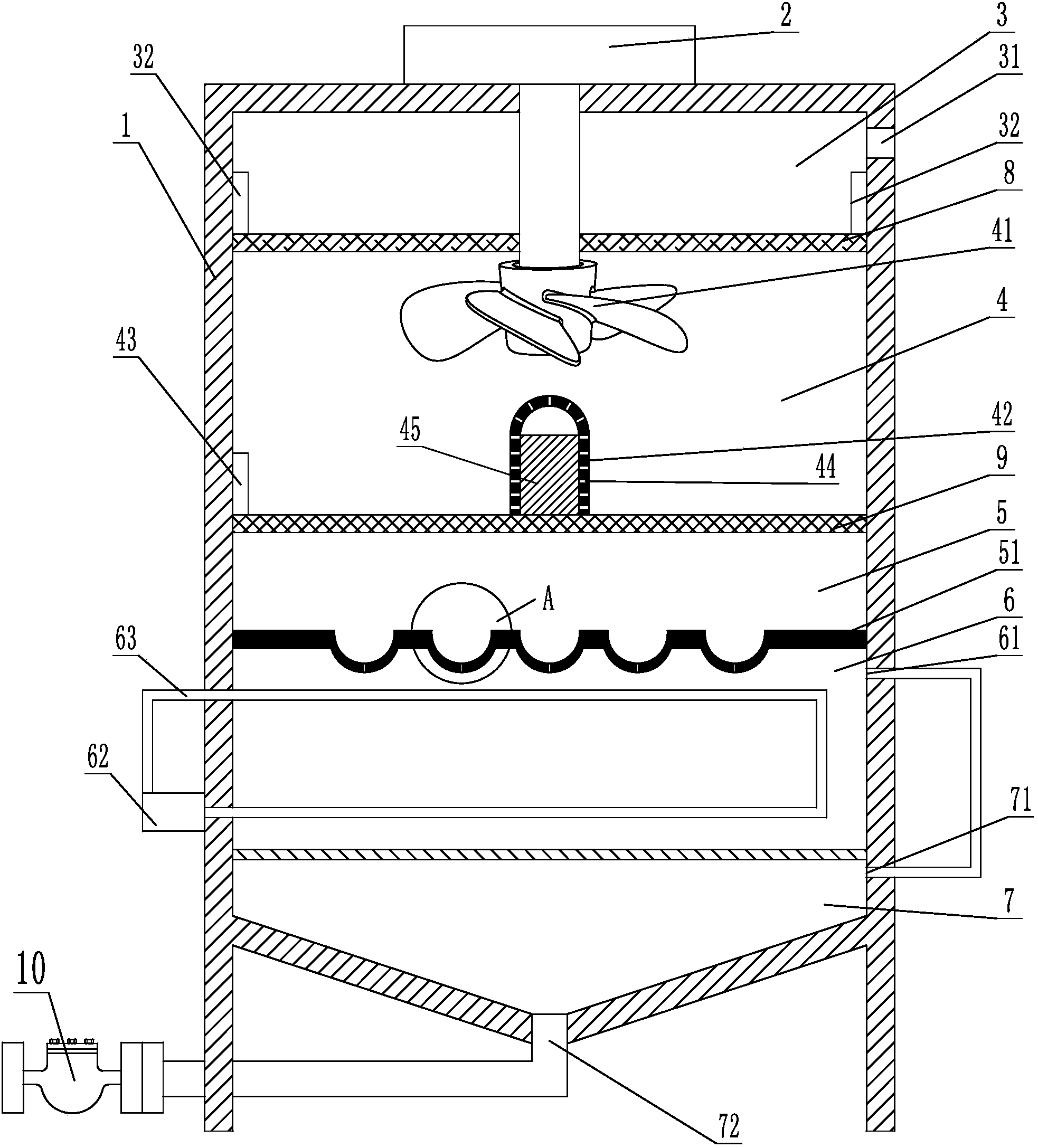

1.一種污水處理裝置，包括殼體和加熱裝置，其特征在于：所述殼體內由上至下依次設有過濾腔、混合腔、蓄水腔、加熱腔以及凈水腔，所述過濾腔的側壁上設有讓廢水進入的入水口，所述過濾腔與混合腔之間設有第一過濾板，所述混合腔內放置有降解污水內有機污染物的微電解填料，所述混合腔與蓄水腔之間設有第二過濾板，所述蓄水腔與加熱腔之間設有隔板且通過隔板隔開，所述隔板上設有凹槽，所述凹槽底部向下延伸至加熱腔內且其內壁上設有讓污水分散流入加熱腔的通孔，所述加熱裝置包括設在殼體外部的加熱器以及設在加熱腔內且與加熱器相連的加熱管，所述加熱腔的側壁上部設有蒸汽出口，所述凈水腔的側壁上部設有通過管道與蒸汽出口相連通的蒸汽入口，所述凈水腔的底部設有排水口，所述殼體外部設有與排水口相連且使蒸汽密閉在凈水腔內的蒸汽疏水閥。
2.根據權利要求1所述的一種污水處理裝置，其特征在于：所述凈水腔底部呈倒錐體形，所述排水口設置在錐頂處。
3.根據權利要求1所述的一種污水處理裝置，其特征在于：所述污水處理裝置還包括設在殼體上的電機，所述混合腔內設有與電機軸相連的螺旋槳。
4.根據權利要求1所述的一種污水處理裝置，其特征在于：所述第二過濾板上設有藥筒，所述微電解填料放置在藥筒內，所述藥筒上設有若干個與混合腔連通的通孔。
5.根據權利要求1所述的一種污水處理裝置，其特征在于：所述過濾腔底部相對的兩側壁上設有排污閘門。
6.根據權利要求1所述的一種污水處理裝置，其特征在于：所述混合腔底部的側壁上設有清污閘門。
說明書
一種污水處理裝置
技術領域
本實用新型涉及一種環保設備，具體涉及一種污水處理裝置。
背景技術
隨著現代社會的發展，含有重金屬離子和化學物質的污水產生量越來越大,由于重金屬離子在自然條件下難于降解，其不僅會對水源、土壤等環境造成污染,同時污水中的化學物質在自然界中容易產生反應形成有毒物質，然后沉淀在土壤中或者游離在水中。而且通過食物鏈的富集作用還會最終進入人體，從而對人體健康造成危害，因此對含有重金屬離子、化學物質的污水進行處理顯得尤為重要。
實用新型內容
基于上述問題，本實用新型目的在于提供一種能夠?qū)ξ鬯械闹亟饘俸突瘜W物質進行處理且節能的污水處理裝置。
針對以上問題，提供了如下技術方案：一種污水處理裝置，包括殼體和加熱裝置，所述殼體內由上至下依次設有過濾腔、混合腔、蓄水腔、加熱腔以及凈水腔，所述過濾腔的側壁上設有讓廢水進入的入水口，所述過濾腔與混合腔之間設有第一過濾板，所述混合腔內放置有降解污水內有機污染物的微電解填料，所述混合腔與蓄水腔之間設有第二過濾板，所述蓄水腔與加熱腔之間設有隔板且通過隔板隔開，所述隔板上設有凹槽，所述凹槽底部向下延伸至加熱腔內且其內壁上設有讓污水分散流入加熱腔的通孔，所述加熱裝置包括設在殼體外部的加熱器以及設在加熱腔內且與加熱器相連的加熱管，所述加熱腔的側壁上部設有蒸汽出口，所述凈水腔的側壁上部設有通過管道與蒸汽出口相連通的蒸汽入口，所述凈水腔的底部設有排水口，所述殼體外部設有與排水口相連且使蒸汽密閉在凈水腔內的蒸汽疏水閥。
上述結構中，通過第一過濾板過濾掉污水中的顆粒較大污染物;污水在混合腔內由微電解填料來降解污水內的有機污染物，從而對污水中的化學物質進行處理，然后通過第二過濾板再次過濾，在通過蓄水腔底部上的凸塊將污水噴灑在加熱腔內，通過在加熱腔內設置加熱管實現污水中水與重金屬的分離。最終污水處理后以水蒸氣的方式由加熱腔的蒸汽出口排出至凈水腔，蒸汽疏水閥將蒸汽密封在凈水腔，為加熱腔提供熱量來使加熱器減少能耗。蒸汽冷卻后形成水，通過蒸汽疏水閥排出。凈水腔底部使用倒錐體形結構可以使水能夠輕易地流入蒸汽疏水閥內。
本實用新型進一步設置為，所述混合腔內設有與電機軸相連的螺旋槳。
上述結構中，使用螺旋槳可以讓污水與微電解填料充分反應以及加快污水與微電解填料的反應速度。
本實用新型進一步設置為，所述第二過濾板上設有藥筒，所述微電解填料設置在藥筒內，所述藥筒上設有若干個與混合腔連通的通孔。
上述結構中，使用藥筒可以方便取換微電解填料。
本實用新型進一步設置為，所述過濾腔底部相對的兩側壁上設有排污閘門。
上述結構中，設置排污閘門可以方便對過濾腔中的淤泥進行清理。
本實用新型進一步設置為，所述混合腔底部的側壁上設有清污閘門。
上述結構中，設置清污閘門可以方便清理混合腔內的雜質。
本實用新型的有益效果：相比現有的污水處理裝置，本實用新型能夠?qū)ξ鬯械闹亟饘俸突瘜W物質進行處理而且非常節能，成本低，使用方便。
