申請日2017.01.09

　　公開(公告)日2017.08.08

　　IPC分類號B01D29/64; B01D29/35; B01D41/00

　　摘要

　　本實用新型提供了一種水處理過濾筒，屬于水處理裝置領域。它解決了現有水處理過濾筒難以清理內壁粘附污物的問題。本水處理過濾筒，包括同軸設置的圓環形頂板和圓形底板，底板直徑大于頂板內徑，并小于頂板外徑，還包括與頂板軸線平行的若干連接桿，連接桿頂端和底端分別與頂板底面和底板頂面連接，且若干連接桿合圍形成筒狀框架結構，且連接桿外側桿壁與頂板軸線距離和底板半徑相同，還包括帶有過濾孔的圓筒狀過濾筒，過濾筒套在若干連接桿上，且過濾筒內壁與連接桿桿壁相抵，過濾筒內徑與底板直徑相同，且過濾筒底端內壁與底板邊緣相抵，過濾筒頂端與頂板底面可拆卸連接。本過濾筒方便清理內壁粘附的污物。

　　權利要求書

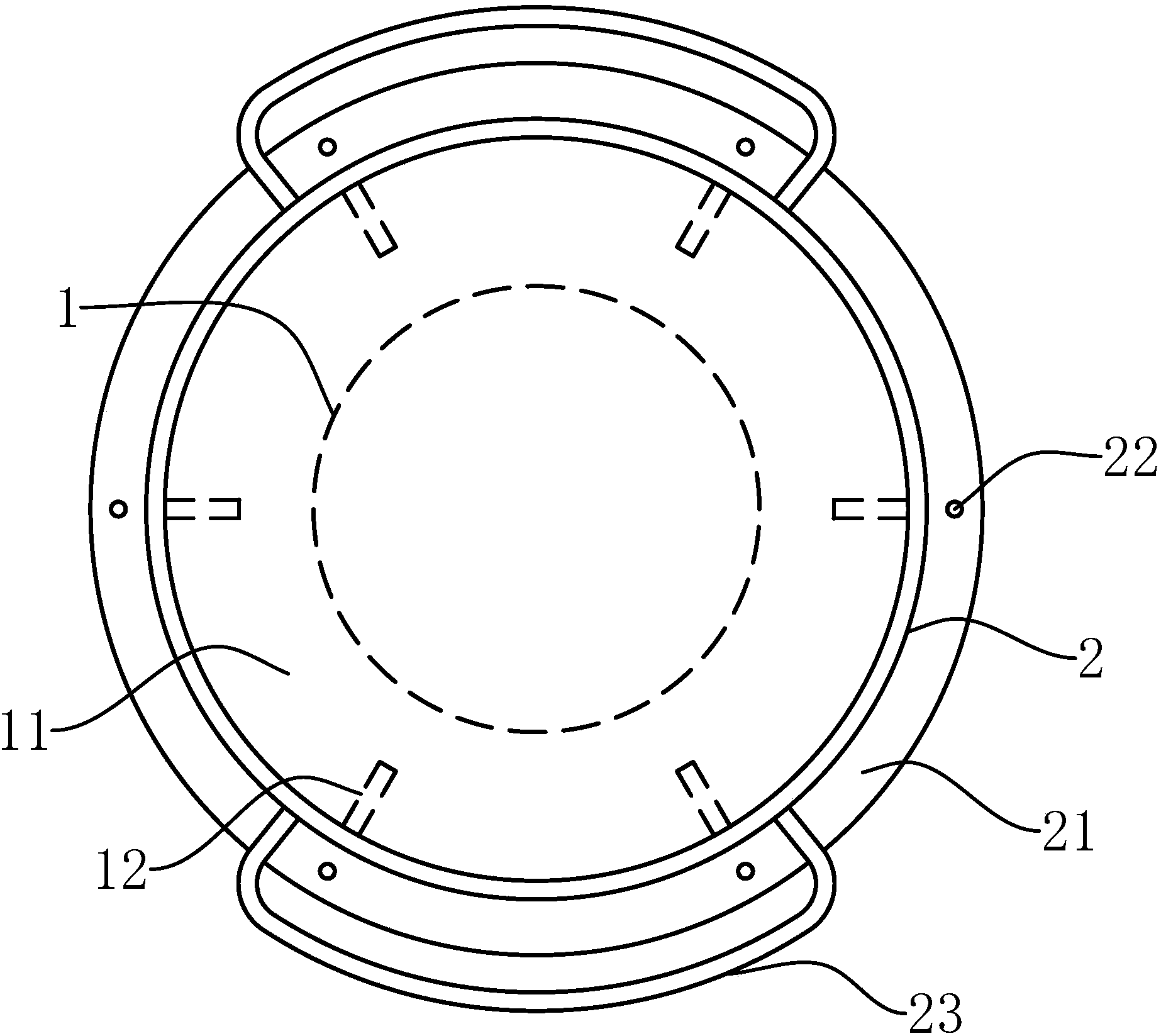

　　1.一種水處理過濾筒，其特征在于：包括同軸設置的圓環形頂板(1)和圓形底板(11)，底板(11)直徑大于頂板(1)內徑，并小于頂板(1)外徑，還包括與頂板(1)軸線平行的若干連接桿(12)，連接桿(12)頂端和底端分別與頂板(1)底面和底板(11)頂面連接，且若干連接桿(12)合圍形成筒狀框架結構，且連接桿(12)外側桿壁與頂板(1)軸線距離和底板(11)半徑相同，還包括帶有過濾孔的圓筒狀過濾筒(2)，過濾筒(2)套在若干連接桿(12)上，且過濾筒(2)內壁與連接桿(12)桿壁相抵，過濾筒(2)內徑與底板(11)直徑相同，且過濾筒(2)底端內壁與底板(11)邊緣相抵，過濾筒(2)頂端與頂板(1)底面可拆卸連接。

　　2.根據權利要求1所述的一種水處理過濾筒，其特征在于：所述的連接桿(12)為條形薄板狀結構，且連接桿(12)長度方向與頂板(1)軸線平行，寬度方向沿頂板(1)徑向設置。

　　3.根據權利要求2所述的一種水處理過濾筒，其特征在于：所述的過濾筒(2)頂端外壁固定有環形連接板(21)，且連接板(21)與頂板(1)上設有若干對齊的連接孔(22)，且通過連接孔(22)與緊固件配合，使連接板(21)和頂板(1)可拆卸連接。

　　4.根據權利要求3所述的一種水處理過濾筒，其特征在于：所述的過濾筒(2)靠近底端的外壁固定有若干弧形拉手(23)，且拉手(23)形狀以過濾筒(2)軸線為軸。

　　說明書

　　一種水處理過濾筒

　　技術領域

　　本實用新型屬于水處理裝置技術領域，涉及一種水處理過濾筒。

　　背景技術

　　現有水處理過濾筒呈筒狀結構，污水過濾后，會在過濾筒內壁粘附上一層較厚的污物，難以進行反向沖洗，因此有必要進行改進。

　　實用新型內容

　　本實用新型的目的是針對現有技術中存在的上述問題，提供了一種方便清理內壁較厚污物的水處理過濾筒。

　　本實用新型的目的可通過下列技術方案來實現：一種水處理過濾筒，其特征在于：包括同軸設置的圓環形頂板和圓形底板，底板直徑大于頂板內徑，并小于頂板外徑，還包括與頂板軸線平行的若干連接桿，連接桿頂端和底端分別與頂板底面和底板頂面連接，且若干連接桿合圍形成筒狀框架結構，且連接桿外側桿壁與頂板軸線距離和底板半徑相同，還包括帶有過濾孔的圓筒狀過濾筒，過濾筒套在若干連接桿上，且過濾筒內壁與連接桿桿壁相抵，過濾筒內徑與底板直徑相同，且過濾筒底端內壁與底板邊緣相抵，過濾筒頂端與頂板底面可拆卸連接。

　　將過濾筒套在若干連接桿上，使過濾筒頂端與頂板底面連接，污水從頂板內徑進入過濾筒，利用過濾筒內壁進行污水過濾，當需要清洗時，過濾筒頂端與頂板底面拆卸，之后下抽過濾筒，過濾筒上的污物會被刮到底板上，同時邊拆卸邊旋轉過濾筒，部分污物也會被刮到連接桿上，之后即可方便清理底板和連接桿上的污物，同時方便沖洗過濾筒內壁剩余的污物。

　　在上述的一種水處理過濾筒中，所述的連接桿為條形薄板狀結構，且連接桿長度方向與頂板軸線平行，寬度方向沿頂板徑向設置。

　　因此薄板狀的連接桿能形成刮刀結構，方便刮除過濾筒內壁較厚的污物。

　　在上述的一種水處理過濾筒中，所述的過濾筒頂端外壁固定有環形連接板，且連接板與頂板上設有若干對齊的連接孔，且通過連接孔與緊固件配合，使連接板和頂板可拆卸連接。

　　因此方便拆裝。

　　在上述的一種水處理過濾筒中，所述的過濾筒靠近底端的外壁固定有若干弧形拉手，且拉手形狀以過濾筒軸線為軸。

　　因此方便通過拉動拉手裝拆過濾筒。

　　與現有技術相比，本實用新型具有如下優點：

　　將過濾筒套在若干連接桿上，使過濾筒頂端與頂板底面連接，污水從頂板內徑進入過濾筒，利用過濾筒內壁進行污水過濾，當需要清洗時，過濾筒頂端與頂板底面拆卸，之后下抽過濾筒，過濾筒上的污物會被刮到底板上，同時邊拆卸邊旋轉過濾筒，部分污物也會被刮到連接桿上，之后即可方便清理底板和連接桿上的污物，同時方便沖洗過濾筒內壁剩余的污物。
