申請日2017.01.09
公開(公告)日2017.08.08
IPC分類號C02F9/14
摘要
本實用新型公開了一種小型污水處理沉淀池裝置，包括殼體，殼體的底端設有支撐座，殼體的內部設有分隔板，所述殼體的內部分隔為第一沉淀池、曝氣池、消毒池和第二沉淀池，分隔板位于曝氣池和消毒池之間，殼體的一側底端設有進水管，進水管的一端延伸至第一沉淀池的內部，第一沉淀池內設有第一導水板，第一導水板安裝在殼體的內壁底端。本實用新型在殼體內設有第一沉淀池、曝氣池、消毒池和第二沉淀池，能夠?qū)ι钗鬯M(jìn)行徹底凈化，通過兩級沉淀池的設計，使污水凈化更加徹底，通過曝氣池的內部設有鐵系填料層、木系填料層和加熱管，能夠增大微生物的活性和凈化時間，促進污水分解，在消毒池中設有攪拌桿和攪拌葉片，能夠促進消毒物質與污水充分反應。
權利要求書

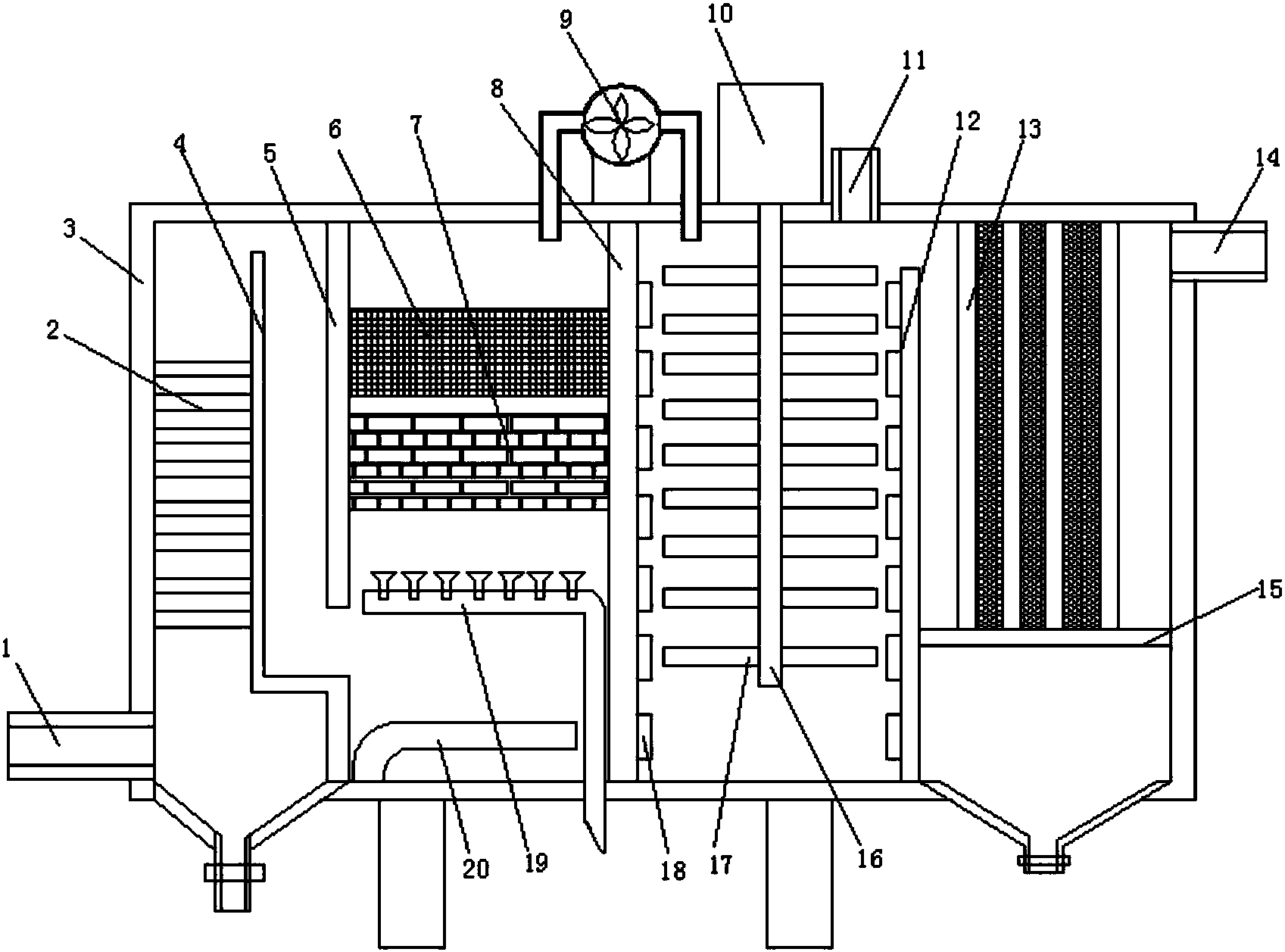

1.一種小型污水處理沉淀池裝置，包括殼體(3)，殼體(3)的底端設有支撐座，殼體(3)的內部設有分隔板(8)，其特征在于，所述殼體(3)的內部分隔為第一沉淀池、曝氣池、消毒池和第二沉淀池，分隔板(8)位于曝氣池和消毒池之間，殼體(3)的一側底端設有進水管(1)，進水管(1)的一端延伸至第一沉淀池的內部，第一沉淀池內設有第一導水板(4)，第一導水板(4)安裝在殼體(3)的內壁底端，第一導水板(4)與殼體(3)的側壁之間設有多個第一過濾網(2)，第一沉淀池和曝氣池之間設有第二導水板(5)，曝氣池的底端設有加熱管(20)，加熱管(20)的上方設有曝氣管(19)，曝氣管(19)的上方依次設有木系填料層(7)和鐵系填料層(6)，所述殼體的頂端設有水泵(9)、電動機(10)和消毒液添加管(11)，電動機(10)位于消毒液添加管(11)和水泵(9)之間，水泵(9)的輸入端延伸至曝氣池內，水泵(9)的輸出端延伸至消毒池內，所述電動機(10)的輸出軸連接有攪拌桿(16)，攪拌桿(16)位于消毒池內，攪拌桿(16)的側壁上設有攪拌葉片(17)，所述消毒池和第二沉淀池之間設有第三導水板(12)，第三導水板(12)安裝在殼體(3)的內壁底端，分隔板(8)和第三導水板(12)相互靠近的一側側壁上均設有永磁鐵(18)，所述第二沉淀池的內部設有支架(15)，支架(15)的頂端垂直設有多個第二過濾網(13)，相鄰兩個第二過濾網(13)間設有活性炭，所述殼體(3)遠離進水管(1)的一側頂端設有出水管(14)。
2.根據權利要求1所述的一種小型污水處理沉淀池裝置，其特征在于，所述木系填料層(7)和鐵系填料層(6)的底端均設有隔離網，隔離網的兩端分別活動安裝在第二導水板(5)和分隔板(8)的側壁上。
3.根據權利要求1所述的一種小型污水處理沉淀池裝置，其特征在于，所述第一沉淀池和第二沉淀池的底端均設有Y形排污管，Y形排污管上設有閥門。
4.根據權利要求1所述的一種小型污水處理沉淀池裝置，其特征在于，所述曝氣管(19)的進氣端延伸至殼體(3)的底端，且曝氣管(19)上設有均勻分布的曝氣頭。
5.根據權利要求1所述的一種小型污水處理沉淀池裝置，其特征在于，所述殼體(3)的一側設有開口,開口處鉸接有密封板，密封板與殼體之間設有密封圈。
6.根據權利要求1所述的一種小型污水處理沉淀池裝置，其特征在于，所述分隔板(8)與殼體(3)為一體式結構。
說明書
一種小型污水處理沉淀池裝置
技術領域
本實用新型涉及污水處理技術領域，尤其涉及一種小型污水處理沉淀池裝置。
背景技術
水污染是由有害化學物質造成水的使用價值降低或喪失，污染環境的水。污水中的酸、堿、氧化劑，以及銅、鎘、汞、砷等化合物，苯、二氯乙烷、乙二醇等有機毒物，會毒死水生生物，影響飲用水源、風景區景觀。污水中的有機物被微生物分解時消耗水中的氧，影響水生生物的生命，水中溶解氧耗盡后，有機物進行厭氧分解，產生硫化氫、硫醇等難聞氣體，使水質進一步惡化，現有的污水處理裝置大多體積龐大，制作成本高，由于農村住戶大多較分散，建立污水處理管道費時費力，工程量大，費用高，對于農村家庭很不適用，農村農戶生活污水、旱廁糞便污水以及一些鄉鎮企業污水長期排放也污染了農村環境，污染了水體，為此我們提出一種小型污水處理沉淀池裝置，來解決上述問題。
發明內容
本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種小型污水處理沉淀池裝置。
為了實現上述目的，本實用新型采用了如下技術方案：
一種小型污水處理沉淀池裝置，包括殼體，殼體的底端設有支撐座，殼體的內部設有分隔板，所述殼體的內部分隔為第一沉淀池、曝氣池、消毒池和第二沉淀池，分隔板位于曝氣池和消毒池之間，殼體的一側底端設有進水管，進水管的一端延伸至第一沉淀池的內部，第一沉淀池內設有第一導水板，第一導水板安裝在殼體的內壁底端，第一導水板與殼體的側壁之間設有多個第一過濾網，第一沉淀池和曝氣池之間設有第二導水板，曝氣池的底端設有加熱管，加熱管的上方設有曝氣管，曝氣管的上方依次設有木系填料層和鐵系填料層，所述殼體的頂端設有水泵、電動機和消毒液添加管，電動機位于消毒液添加管和水泵之間，水泵的輸入端延伸至曝氣池內，水泵的輸出端延伸至消毒池內，所述電動機的輸出軸連接有攪拌桿，攪拌桿位于消毒池內，攪拌桿的側壁上設有攪拌葉片，所述消毒池和第二沉淀池之間設有第三導水板，第三導水板安裝在殼體的內壁底端，分隔板和第三導水板相互靠近的一側側壁上均設有永磁鐵，所述第二沉淀池的內部設有支架，支架的頂端垂直設有多個第二過濾網，相鄰兩個第二過濾網間設有活性炭，所述殼體遠離進水管的一側頂端設有出水管。
優選的，所述木系填料層和鐵系填料層的底端均設有隔離網，隔離網的兩端分別活動安裝在第二導水板和分隔板的側壁上。
優選的，所述第一沉淀池和第二沉淀池的底端均設有Y形排污管，Y形排污管上設有閥門。
優選的，所述曝氣管的進氣端延伸至殼體的底端，且曝氣管上設有均勻分布的曝氣頭。
優選的，所述殼體的一側設有開口,開口處鉸接有密封板，密封板與殼體之間設有密封圈。
優選的，所述分隔板與殼體為一體式結構。
本實用新型的有益效果：通過在殼體內設有第一沉淀池、曝氣池、消毒池和第二沉淀池，能夠?qū)ι钗鬯M(jìn)行徹底凈化，通過兩級沉淀池的設計，使污水凈化更加徹底，通過曝氣池的內部設有鐵系填料層、木系填料層和加熱管，能夠增大微生物的活性和凈化時間，促進污水分解，在消毒池中設有攪拌桿和攪拌葉片，能夠促進消毒物質與污水充分反應，且在消毒池的兩側設有永磁鐵，能夠吸附污水中金屬物質，防止凈化后的水質中金屬超標，本裝置結構簡單，體積小，制作成本低，適合農村等偏遠地區或小型企業凈化生活污水。
