申請日2015.09.14

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/04; C02F1/461; C02F1/52; C02F1/28; C02F1/44; C02F101/20

　　摘要

　　本實用新型涉及一種多級過濾式污水回收再生系統，包括有通過管道依次相連通的污水收集池、重金屬脫除池、微電解池、混凝池、多介質過濾器、活性炭過濾器、超濾裝置及再生水收集池，重金屬脫除池帶有重金屬脫除劑添加裝置，微電解池內設置有鐵碳微電解填料過濾層，混凝池帶有混凝藥劑添加裝置。該多級過濾式污水回收再生系統能夠?qū)⒔?jīng)過二級處理的污水很好地轉化成達標的中水(再生水)，處理過程合理、效率高、成本低，得到的中水可廣泛用于灌溉、綠化、保潔、冷卻等多個領域，可以減少自來水的使用，節約寶貴的淡水資源并減輕對環境的污染。

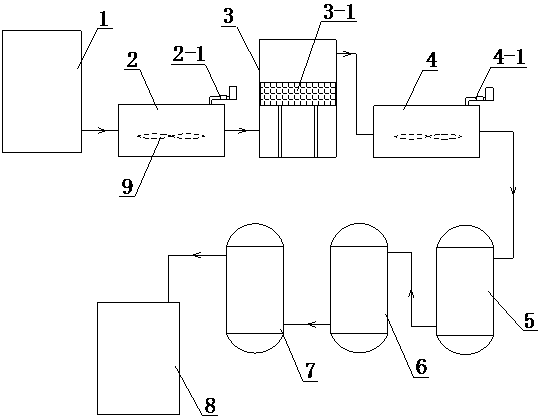

　　摘要附圖



　　權利要求書

　　1.一種多級過濾式污水回收再生系統，其特征在于：包括有通過管道依次相連通的污水收集池(1)、重金屬脫除池(2)、微電解池(3)、混凝池(4)、多介質過濾器(5)、活性炭過濾器(6)、超濾裝置(7)及再生水收集池(8)，重金屬脫除池(2)帶有重金屬脫除劑添加裝置(2-1)，微電解池(3)內設置有鐵碳微電解填料過濾層(3-1)，混凝池(4)帶有混凝藥劑添加裝置(4-1)。

　　2.根據權利要求1所述的一種多級過濾式污水回收再生系統，其特征在于：在所述的重金屬脫除池(2)與混凝池(4)內均設置有由減速電機驅動的攪動葉輪(9)。

　　說明書

　　多級過濾式污水回收再生系統

　　技術領域

　　本實用新型涉及一種多級過濾式污水回收再生系統。

　　背景技術

　　隨著工業化的發展，水資源越來越短缺，污水排放量越來越大，面源污染加劇，加上缺少適用和節能的治理技術，污水管網和水處理設施建設滯后等，成為我國新農村和城市化建設的障礙之一。我國將環境保護作為一項基本國策，保護水資源，節能減排，勢在必行�，F(xiàn)有的污水處理一般將污水處理達標后排放，但是這部分水還有很大的利用價值，進一步處理達到雜用水標準后，可廣泛用于灌溉、綠化、保潔、冷卻等多個領域，可以減少自來水的使用。

　　實用新型內容

　　本實用新型要解決的技術問題是：提供一種多級過濾式污水回收再生系統，用于對經過二級處理的污水進行進一步處理以使之成為可再利用的中水，從而達到節約水資源、減輕對環境的污染的目的。

　　本實用新型解決其技術問題所采用的技術方案是：一種多級過濾式污水回收再生系統，包括有通過管道依次相連通的污水收集池、重金屬脫除池、微電解池、混凝池、多介質過濾器、活性炭過濾器、超濾裝置及再生水收集池，重金屬脫除池帶有重金屬脫除劑添加裝置，微電解池內設置有鐵碳微電解填料過濾層，混凝池帶有混凝藥劑添加裝置。

　　該多級過濾式污水回收再生系統的運行流程如下：經過二級處理的污水首先進入污水收集池，積累到一定的儲存量后進入重金屬脫除池進行重金屬的脫除，脫除重金屬的污水再進入微電解池，微電解池內的鐵碳微電解填料過濾層在污水中會形成無數個微電池系統，在其作用空間構成一個電場，產生1.2V的電位差對廢水進行電解處理，有效降解污水中的有機污染物，同時還能促使污水中的很多物質發生氧化還原反應，對于有色廢水還能破壞其中的有色物質的發色基團或助色基團，達到降解脫色的作用，生成的Fe2+進一步氧化成Fe3+，它們的水合物具有較強的吸附、絮凝活性，能大量吸附污水中分散的微小顆粒、金屬粒子及有機大分子，經過微電解池電解處理后的污水繼而進入混凝池，與加入的混凝藥劑充分混合(使污水中的雜質發生凝聚與絮凝)，混合了混凝藥劑的污水再依次進入多介質過濾器與活性炭過濾器中進行過濾，至此污水中的大部分污染物被截留，然后污水進入超濾裝置，超濾裝置利用其加壓膜分離技術對污水進行進一步過濾，得到中水(再生水)，中水由再生水收集池收集待用。中水的使用范圍很廣泛，可用于廁所沖洗、園林農田灌溉、城市綠化、道路保潔、洗車、城市噴泉、冷卻設備補充用水等等。

　　進一步地說，在所述的重金屬脫除池與混凝池內均設置有由減速電機驅動的攪動葉輪，以促進污水與重金屬脫除劑、混凝藥劑的混合，提高過濾效果。

　　本實用新型的有益效果是：該多級過濾式污水回收再生系統能夠?qū)⒔?jīng)過二級處理的污水很好地轉化成達標的中水(再生水)，處理過程合理、效率高、成本低，得到的中水可廣泛用于灌溉、綠化、保潔、冷卻等多個領域，可以減少自來水的使用，節約寶貴的淡水資源并減輕對環境的污染。
