申請日2015.09.14
公開(公告)日2015.12.23
IPC分類號E03C1/12; F03B13/00; E03B3/02; E03C1/122
摘要
本發明公開一種高層建筑的生活污水分離分級發電系統及其控制方法，高層建筑樓頂處置放雨水存儲箱，雨水存儲箱經底部開有的總清洗口連接從上到下垂直的總清洗管的頂部、經底部開有的排水口連接垂直的第一級污水收集管頂部;在雨水存儲箱下方由上至下依序地設置各級污水收集管、各級水箱和各級水箱排水管，每級水箱排水管均串接在前、后兩級水箱之間，除最頂部的第一級污水收集管頂部連接雨水存儲箱外，其余的各級污水收集管的頂口均封閉、底部均連接同級的水箱頂部，每級水箱的底部都經排污口連接總排污管、都經排水口連接同級水箱排水管的頂部入口;本發明同時利用高層建筑物生活污水和高層建筑物樓頂收集的雨水進行發電，實現兩種水能量互補。

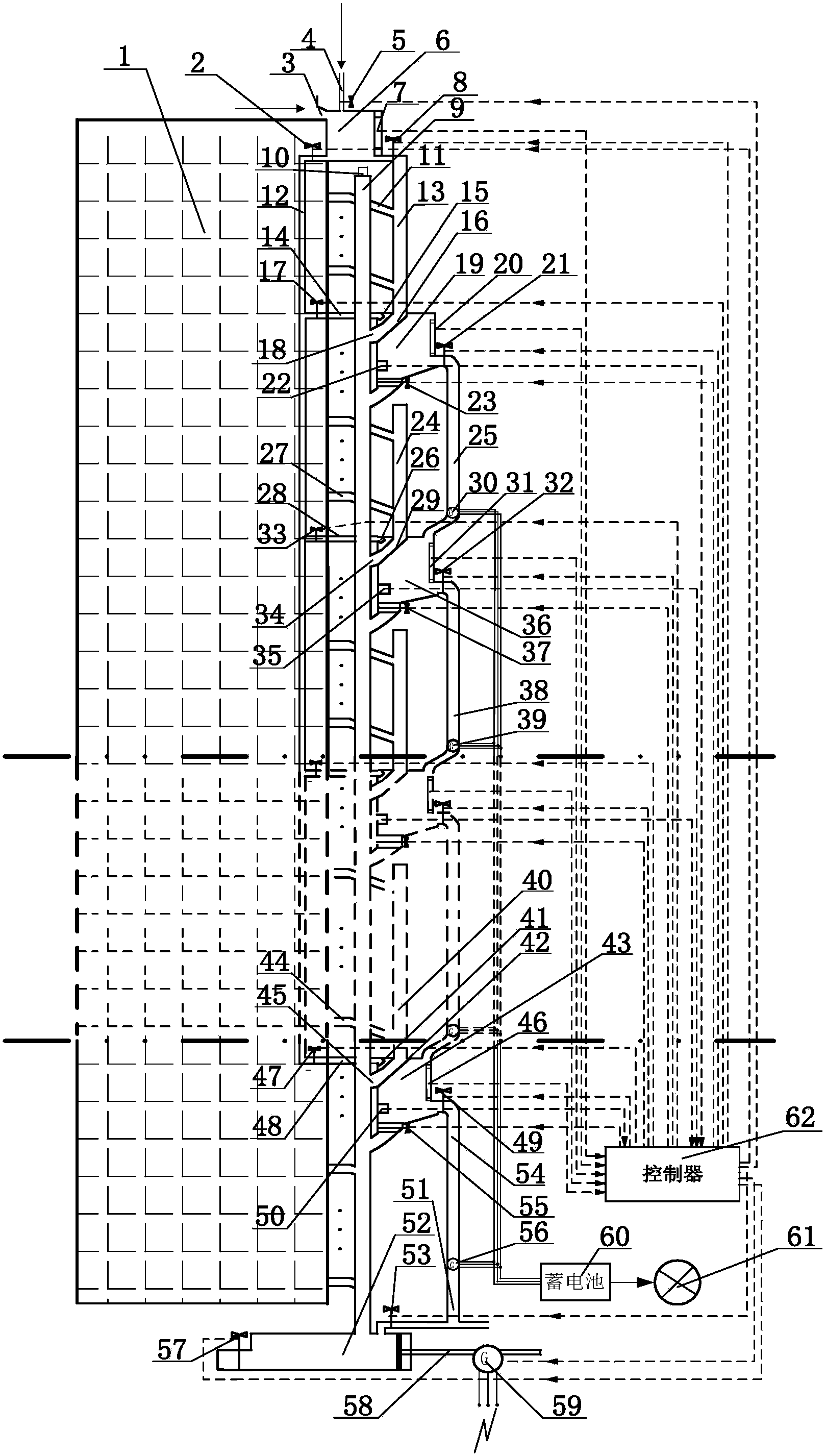

摘要附圖
權利要求書
1.一種高層建筑的生活污水分離分級發電系統，高層建筑具有一個從頂部至底部的垂 直的總排污管(9)，其特征是：高層建筑的所有住戶生活污水排放管由上至下分為若干 級，每級污水排放管由多層住戶生活污水排放管組成，每級中的各層住戶生活污水排放管直 接連接且連通總排污管(9);高層建筑樓頂處置放雨水存儲箱(6)，雨水存儲箱(6)內 設置雨水存儲箱水位傳感器(7)，雨水存儲箱(6)頂部開有雨水收集口(3)和連接供水 管(4)的供水口，供水管(4)上設置供水電動閥(5);雨水存儲箱(6)經底部開有的總 清洗口連接從上到下垂直的總清洗管(12)的頂部、經底部開有的排水口連接垂直的第一級 污水收集管(13)頂部;在總清洗口處設置總清洗管電動閥(2)，在排水口處設置雨水存 儲箱排水電動閥(8)，總清洗管(12)的底口封閉;在雨水存儲箱(6)下方由上至下依序 地設置各級污水收集管、各級水箱和各級水箱排水管，每級水箱排水管均串接在前、后兩級 水箱之間，除最頂部的第一級污水收集管頂部連接雨水存儲箱(6)外，其余的各級污水收 集管的頂口均封閉、底部均連接同級的水箱頂部;每級水箱中均設有水箱水位傳感器和污泥 密度傳感器，每級水箱的底部都經排污口連接總排污管(9)、都經排水口連接同級水箱排 水管的頂部入口，所述排污口處裝有水箱排污電動閥，所述排水口處裝有水箱排水電動閥; 每級水箱排水管的底部均裝有一個發電機，所有的發電機并聯蓄電池的輸入端;所述雨水存 儲箱水位傳感器(7)、雨水存儲箱排水電動閥(8)、供水電動閥(5)、總清洗管電動閥 (2)、水箱排污電動閥、水箱排水電動閥、水箱水位傳感器和污泥密度傳感器均經控制線 連接控制器(62)。
2.根據權利要求1所述高層建筑的生活污水分離分級發電系統，其特征是：每級水箱 內腔的上部均裝有水箱過濾篩和水箱過濾篩噴嘴，水箱過濾噴嘴位于水箱過濾篩的中上部， 水箱過濾篩的入口連接同級的污水收集管的底部，水箱過濾篩的出口經過濾篩排污管連接總 排污管(9)，水箱過濾篩噴嘴經同級的水箱清洗管與總清洗管(12)連接，在水箱清洗管 上設置水箱清洗管電動閥，該水箱清洗管電動閥經控制線連接控制器(62)。
3.根據權利要求1所述高層建筑的生活污水分離分級發電系統，其特征是：最后一級 水箱排水管(55)的出口處經處理后的生活污水直接排放管(51)連接污物收集池(52)， 處理后的生活污水直接排放管(51)上裝有污物收集池沖洗電動閥(53)，污物收集池沖洗 電動閥(53)經控制線連接控制器(62)。
4.根據權利要求1所述高層建筑的生活污水分離分級發電系統，其特征是：總排污管 (9)的底部連接污物收集池(52)，總排污管(9)的頂部設置自動排氣閥(10)。
5.一種如權利要求1所述高層建筑的生活污水分離分級發電系統的控制方法，其特征 是具有以下步驟：
A、雨水存儲箱水位傳感器(7)檢測水位超過雨水存儲箱(6)總水位的90%時，控制 器(62)控制雨水存儲箱排水電動閥(8)打開，雨水存儲箱(6)排出的水經第一級污水收 集管(13)進入第一級水箱(19)，直到雨水存儲水箱(6)水位不高于90%，關閉雨水存 儲排水電動閥(8);當水位低于30%時，控制器(62)控制供水電動閥(5)打開，供水管 進水，直至雨水存儲水箱(6)中的水位保持在30%，關閉供水電動閥(5);
B、當上一級水箱水位傳感器檢測到所在水箱的水位達到所在水箱總水位的30%時，控 制器(62)控制上一級水箱排水電動閥打開，使上一級水箱的水經上一級水箱排水管進入下 一級水箱中，上一級發電機發電;
C、當污泥密度傳感器檢測到所在水箱的污泥密度大于水密度2倍時，控制器(62)控 制所在水箱排污電動閥打開，將污泥排入總排污管(9)中，同時控制器(62)控制雨水存 儲箱排水電動閥(8)打開，雨水經雨水存儲箱排水電動閥(8)、第一級污水收集管(13) 后進入第一級水箱中對總排污管(9)自動沖洗。
6.根據權利要求5所述的控制方法，其特征是：每級水箱內腔的上部均裝有水箱過濾 篩和水箱過濾篩噴嘴，水箱過濾篩噴嘴經同級的水箱清洗管與總清洗管(12)連接，在水箱 清洗管上設置水箱清洗管電動閥，當雨水存儲箱水位傳感器(7)檢測到雨水存儲箱(6)中 的水位在30%-90%之間時，控制器(62)控制雨水存儲水箱排水電動閥(8)、總清洗管電 動閥(2)、水箱清洗管電動閥打開，雨水存儲箱(6)排出的水經過濾篩噴嘴對水箱過濾篩 進行沖洗，沖洗水經過濾篩排污管進入總排污管(9)。
7.根據權利要求5所述的控制方法，其特征是：最后一級水箱排水管(55)的出口處 經處理后的生活污水直接排放管(51)連接污物收集池(52)，處理后的生活污水直接排放 管(51)上裝有污物收集池沖洗電動閥(53)，污物收集池(52)的出口側裝有污物收集池 清理電動閥(57)，污物收集池沖洗電動閥(53)和污物收集池清理電動閥(57)均通過控 制線連接于控制器(62)，控制器(62)控制污物收集池清理電動閥(57)打開，并控制污 物收集池清理電動機(59)驅動污物收集池清理推桿(58)來回清理污物收集池(52)。
8.根據權利要求7所述的控制方法，其特征是：控制器(62)控制污物收集池沖洗電 動閥(53)打開，生活污水經生活污水直接排放管(51)、污物收集池沖洗電動閥(53)進 入污物收集池(52)中沖洗污物收集池(52)。
說明書
高層建筑的生活污水分離分級發電系統及其控制方法
技術領域
本發明屬于7～10層以上的高層建筑節能技術以及生活污水的處理領域，尤其涉及高層 建筑生活污水的分離系統和發電系統。
背景技術
隨著城市人口的不斷增加和人類對生活質量要求的日益提高，土地資源的利用、能源的 需求和環境保護等問題已越來越受到世界各國的廣泛重視。高層建筑以其能有效緩解建設用 地、綜合能力強等顯著優勢而成為當前乃至未來城市建筑的重要組成部分和重要發展方向。 但高層建筑居住人口密度大、消耗的能源多，且產生的生活污水量十分巨大�，F(xiàn)有高層建筑 的生活污水往往被直接排放到公共污水管道中，這不僅浪費了高層建筑生活污水所蘊含的大 量機械能，而且也浪費了生活污水中的大量有機肥料，加重了污水處理廠的工作，很容易對 周邊環境造成污染。
高層建筑排放的生活污水一般是高層建筑住戶使用的所有生活用水，就現有排放量方式 來看，充分利用這些污水的機械能，將其轉化為電能，則對于高層建筑的節能效益是相當可 觀的。高層建筑的樓頂往往占很大的面積，將樓頂?shù)挠晁占饋?lái)并與高層建筑生活污水一 起發電，不僅能增加高層生活污水發電量，也會產生更好的效果。經查閱資料，已有利用高 層建筑生活污水排放系統進行發電的文獻，例如中國專利申請?zhí)枮?01110246587、名稱為 “一種高層建筑污水勢能回收系統”公開的系統中，包括了出水設備、渦輪發電機以及控制 器等，渦輪發電機位于高層建筑的底部實現了高層建筑生活污水發電的目的，但該系統難以 實現高層建筑生活污水的連續發電，并且沒有考慮生活污水的分離以及發電系統管道的清洗 等問題;中國專利申請?zhí)枮?01110307928、名稱為“一種高層建筑廢水能量利用裝置”所 公開的裝置，采用了固液分離裝置、分區蓄水裝置、水位自動控制快開裝置以及發電裝置實 現了高層建筑廢水少量分散間斷排放發電的不連續和生活污水的分離問題，但實際高層建筑 的生活廢水排量具有隨機性，僅依靠存儲生活污水進行發電是難以徹底實現持續、穩定發 電，而且該裝置也沒有考慮發電系統清洗、污物分離后的有機肥料處理問題。由此可知，這 些已公開的技術存在以下問題：
1、主要是以未經分離的生活污水直接發電，由于生活污水是不連續的，直接利用，會 出現發電電流不穩定、發電品質差的問題，難以保證長時間的持續穩定發電，而且大多數發 電系統都沒考慮利用高層樓頂雨水的機械能以及將相對清潔的雨水作為系統沖洗的水源。
2、雖然將生活污水中的固態、半固態污物進行了分離，但分離后的污物又直接排放到 公共污水管道中，極大的浪費了有機肥料并增加了污水處理廠的工作量。
3、由于沒有涉及排污管道的清洗和清理，排污管道中的污物極容易粘黏在管道壁上， 導致管徑變小、發電機發電量減小，進而降低了發電系統的機械效率。
發明內容
本發明的目的是為了解決已有高層建筑的生活污水發電系統存在的上述問題，提供一種 結構簡單、能連續發電且發電穩定、能量轉化效率較高的高層建筑的生活污水分離分級發電 系統，同時，本發明還提供了該系統的控制方法。
為實現上述目的，本發明高層建筑的生活污水分離分級發電系統采用的技術方案是：高 層建筑具有一個從頂部至底部的垂直安裝的總排污管，高層建筑的所有住戶生活污水排放管 由上至下分為若干級，每級污水排放管由多層住戶生活污水排放管組成，每級中的各層住戶 生活污水排放管直接連接且連通總排污管;高層建筑樓頂處置放雨水存儲箱，雨水存儲箱內 設置雨水存儲箱水位傳感器，雨水存儲箱頂部開有雨水收集口和連接供水管的供水口，供水 管上設置供水電動閥;雨水存儲箱經底部開有的總清洗口連接從上到下垂直的總清洗管的頂 部、經底部開有的排水口連接垂直的第一級污水收集管頂部;在總清洗口處設置總清洗管電 動閥，在排水口處設置雨水存儲箱排水電動閥，總清洗管的底口封閉;在雨水存儲箱下方由 上至下依序地設置各級污水收集管、各級水箱和各級水箱排水管，每級水箱排水管均串接在 前、后兩級水箱之間，除最頂部的第一級污水收集管頂部連接雨水存儲箱外，其余的各級污 水收集管的頂口均封閉、底部均連接同級的水箱頂部;每級水箱中均設有水箱水位傳感器和 污泥密度傳感器，每級水箱的底部都經排污口連接總排污管、都經排水口連接同級水箱排水 管的頂部入口，所述排污口處裝有水箱排污電動閥，所述排水口處裝有水箱排水電動閥;每 級水箱排水管的底部均裝有一個發電機，所有的發電機并聯蓄電池的輸入端;所述雨水存儲 箱水位傳感器、雨水存儲箱排水電動閥、供水電動閥、總清洗管電動閥、水箱排污電動閥、 水箱排水電動閥、水箱水位傳感器和污泥密度傳感器均經控制線連接控制器。
進一步地，每級水箱內腔的上部均裝有水箱過濾篩和水箱過濾篩噴嘴，水箱過濾噴嘴 位于水箱過濾篩的中上部，水箱過濾篩的入口連接同級的污水收集管的底部，水箱過濾篩的 出口經過濾篩排污管連接總排污管，水箱過濾篩噴嘴經同級的水箱清洗管與總清洗管連接， 在水箱清洗管上設置水箱清洗管電動閥，該水箱清洗管電動閥經控制線連接控制器。
最后一級水箱排水管的出口處經處理后的生活污水直接排放管連接污物收集池，生活污 水直接排放管上裝有污物收集池沖洗電動閥，污物收集池沖洗電動閥經控制線連接控制器。
本發明高層建筑的生活污水分離分級發電系統的控制方法采用的技術方案：具有以下 步驟：
A、雨水存儲箱水位傳感器檢測水位超過雨水存儲箱總水位的90%時，控制器控制雨 水存儲箱排水電動閥打開，雨水存儲箱排出的水經第一級污水收集管進入第一級水箱，直到 雨水存儲水箱水位不高于90%，關閉雨水存儲排水電動閥;當水位低于30%時，控制器控 制供水電動閥打開，供水管進水，直至雨水存儲水箱中的水位保持在30%，關閉供水電動 閥;
B、當上一級水箱水位傳感器檢測到所在水箱的水位達到所在水箱總水位的30%時， 控制器控制上一級水箱排水電動閥打開，使上一級水箱的水經上一級水箱排水管進入下一級 水箱中，上一級發電機發電;
C、當污泥密度傳感器檢測到所在水箱的污泥密度大于水密度2倍時，控制器控制所在 水箱排污電動閥打開，將污泥排入總排污管中，同時控制器控制雨水存儲箱排水電動閥打 開，雨水經雨水存儲箱排水電動閥、第一級污水收集管后進入第一級水箱中對總排污管自動 沖洗。
進一步地，每級水箱內腔的上部均裝有水箱過濾篩和水箱過濾篩噴嘴，水箱過濾篩噴嘴 經同級的水箱清洗管與總清洗管連接，在水箱清洗管上設置水箱清洗管電動閥，當雨水存儲 箱水位傳感器檢測到雨水存儲箱中的水位在30%-90%之間時，控制器控制雨水存儲水箱排 水電動閥、總清洗管電動閥、水箱清洗管電動閥打開，雨水存儲箱排出的水經過濾篩噴嘴對 水箱過濾篩進行沖洗，沖洗水經過濾篩排污管進入總排污管。
本發明采用上述技術方案后，具有的有益效果是：
1)本發明不僅能有效利用高層建筑生活污水進行發電，而且還通過生活污水的分級、 分離及其頂部收集的雨水有效利用進行發電，即同時利用高層建筑物生活污水和高層建筑物 樓頂收集的雨水進行發電，實現兩種水能量互補，解決下水發電不連續、發電不穩定的問 題，獲得更大可用能量的效果。
2)本發明能對高層建筑生活污水中固態、半固態物質進行分離，可最大限度的降低城 市污水處理工作強度、充分利用分離出的有機肥料，進而可以改善環境、提供大量的有機肥 料。本發明還具有自動清洗、清理發電系統的能力，有效解決了系統堵塞等問題，同時極大 的降低了因污物導致的管道堵塞、發電機卡死情況。
3)本發明對高層建筑生活污水進行分級發電不僅可以更有效的利用高層建筑下水的能 量，極大的減少污物粘黏管道壁的距離，進而提高了發電系統的機械效率，而且能使不連續 的生活污水發電更為穩定、提高發電品質、降低發電過程中的噪聲，同時也可以實現一組發 電單元出現問題，其它發電單元依然可以正常發電，且更便于整個發電系統的檢修。
4)本發明設置的各級水箱，可以有效地沉淀、排放各級水箱過濾篩沒有分離的細小泥 狀污物，從而進一步的凈化、分離生活污水。本發明系統中設置的清洗、清理功能不僅充分 利用了干凈的雨水和分離出的相對干凈的污水，也有效的降低因系統的堵塞問題和清洗時用 水問題，提高了高層建筑生活污水的利用率。
