申請日2017.01.09

　　公開(公告)日2017.08.11

　　IPC分類號D06B3/10; D06B15/00; D06B15/08; D06C15/02

　　摘要

　　本實用新型公開了一種布料縮水處理整燙機，包括機架，在機架前端裝有放布滾筒支架，在放布滾筒支架上裝有放布滾筒，在后端裝有收布滾筒支架，在收布滾筒支架上裝有收布滾筒，收布滾筒通過收布滾筒驅動電機驅動，在放布滾筒支架與收布滾筒支架之間裝有布料縮水處理水槽、布料烘干裝置、布料整燙裝置。本實用新型一是對布料一次性布料縮水處理整燙處理提高生產效率;二是采用鼓熱風的烘干方式，蒸汽通過蒸汽排汽機迅速抽走，快速烘干，不會影響生產環境;三是采用蒸汽整燙滾輪對布料進行整燙，整形效果好;四是適應對不同種類布料進行整燙;五是收布滾筒驅動電機與下整燙滾輪驅動電機轉速相同，避免再次對布料拉伸，保證布料不會再次縮水。

　　權利要求書

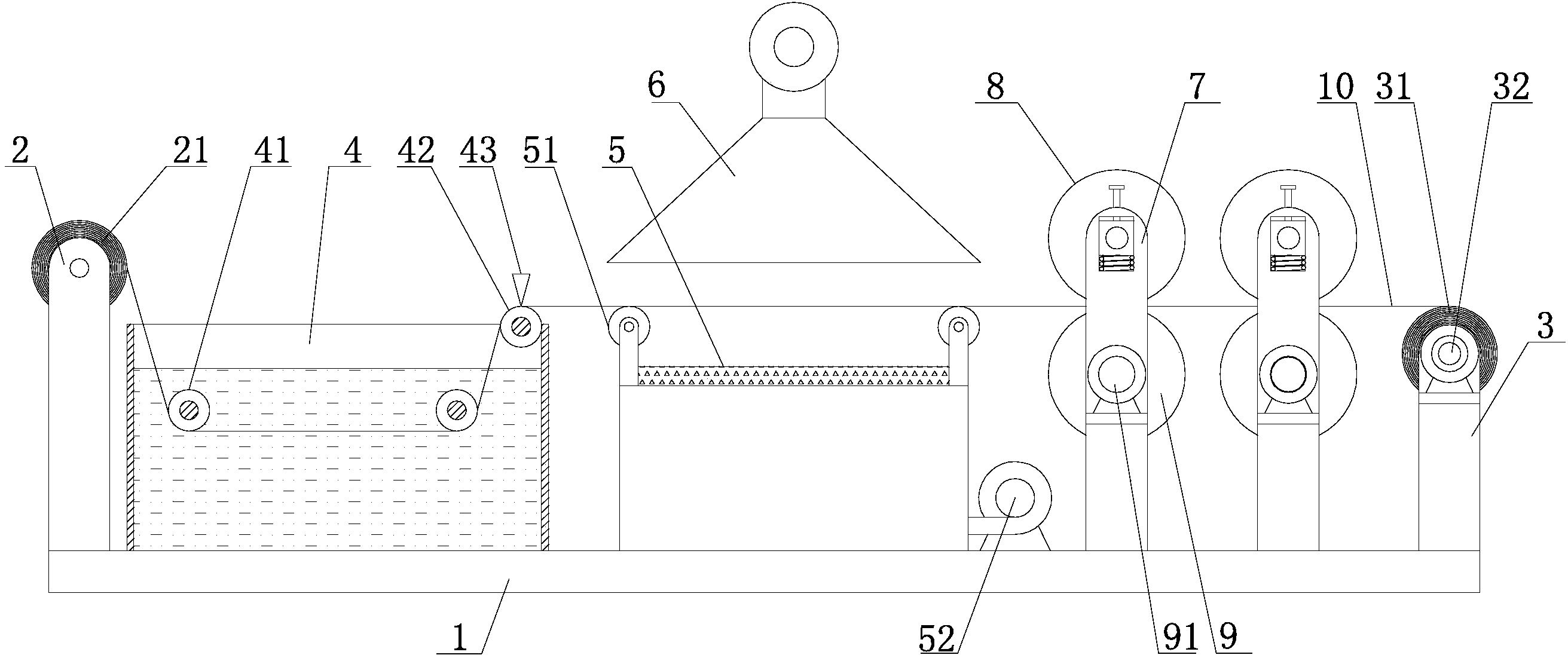

　　1.一種布料縮水處理整燙機，包括機架(1)，其特征在于：在機架(1)前端裝有放布滾筒支架(2)，在放布滾筒支架(2)上裝有放布滾筒(21)，在后端裝有收布滾筒支架(3)，在收布滾筒支架(3)上裝有收布滾筒(31)，收布滾筒(31)通過收布滾筒驅動電機(32)驅動，在放布滾筒支架(2)與收布滾筒支架(3)之間裝有布料縮水處理水槽(4)、布料烘干裝置、布料整燙裝置;在布料縮水處理水槽(4)中裝有布料縮水處理導滾(41)，在布料縮水處理水槽(4)后端上側裝有布料刮水導滾(42)，在布料刮水導滾(42)，在布料刮水導滾(42)上裝有刮水板(43)。

　　2.根據權利要求1所述的一種布料縮水處理整燙機，其特征在于：所述的布料烘干裝置包括加熱烘干箱(5)，在加熱烘干箱(5)上方兩側裝有布料烘干導滾(51)，在加熱烘干箱(5)側裝有鼓風機(52)，在加熱烘干箱(5)上方裝有蒸汽排汽機(6)。

　　3.根據權利要求1所述的一種布料縮水處理整燙機，其特征在于：所述的布料整燙裝置包括整燙滾輪支架(7)，在整燙滾輪支架(7)上裝有上整燙滾輪(8)和下整燙滾輪(9)，下整燙滾輪(9)通過下整燙滾輪驅動電機(91)驅動。

　　4.根據權利要求1或3所述的一種布料縮水處理整燙機，其特征在于：收布滾筒驅動電機(32)與下整燙滾輪驅動電機(91)轉速相同。

　　5.根據權利要求3所述的一種布料縮水處理整燙機，其特征在于：在上整燙滾輪(8)裝有上整燙滾輪調壓裝置;所述的上整燙滾輪調壓裝置是在整燙滾輪支架(7)開有滑槽(71)，在滑槽(71)裝有滑塊(72)，滑塊(72)下方裝有彈簧(73)，上整燙滾輪(8)的輪軸(81)裝在滑塊(72)上，在整燙滾輪支架(7)上裝有上整燙滾輪調壓螺栓(74)，上整燙滾輪調壓螺栓(74)的前端頂在滑塊(72)上。

　　6.根據權利要求4所述的一種布料縮水處理整燙機，其特征在于：在上整燙滾輪(8)的輪軸(81)上裝有蒸汽管(82)。

　　7.根據權利要求1所述的一種布料縮水處理整燙機，其特征在于：布料整燙裝置為一對。

　　說明書

　　布料縮水處理整燙機

　　技術領域

　　本發明涉及一種布料縮水處理裝置。

　　背景技術

　　布料特別是天然纖維如棉、毛、絲、麻在加工過程中，由于纖維和紗(線)受到拉伸，特別在潮濕條件下，更易發生伸長，如果維持這種拉伸狀態進行干燥，該狀態就會被暫時定型，導致“干燥定型”形變，而存在著內應力。當這種織物再度潤濕時，由于內應力松弛，使纖維和紗(線)的長度縮短，而構成織物縮水，在服裝的生產加工過程中，為了防止服裝變形，要先對布料進行縮水處理，目前的處理方式是將布料浸水后，再晾干，對大批量服裝生產企業不適用，有的采用烘干，但容易造成布料再次變形。

　　發明內容

　　本發明的目的是提供一種布料縮水處理整燙機。

　　本發明的技術方案是，一種布料縮水處理整燙機，包括機架，在機架前端裝有放布滾筒支架，在放布滾筒支架上裝有放布滾筒，在后端裝有收布滾筒支架，在收布滾筒支架上裝有收布滾筒，收布滾筒通過收布滾筒驅動電機驅動，在放布滾筒支架與收布滾筒支架之間裝有布料縮水處理水槽、布料烘干裝置、布料整燙裝置;在布料縮水處理水槽中裝有布料縮水處理導滾，在布料縮水處理水槽后端上側裝有布料刮水導滾，在布料刮水導滾，在布料刮水導滾上裝有刮水板。

　　所述的布料烘干裝置包括加熱烘干箱，在加熱烘干箱上方兩側裝有布料烘干導滾，在加熱烘干箱側裝有鼓風機，在加熱烘干箱上方裝有蒸汽排汽機。

　　所述的布料整燙裝置包括整燙滾輪支架，在整燙滾輪支架上裝有上整燙滾輪和下整燙滾輪，下整燙滾輪通過下整燙滾輪驅動電機驅動。

　　收布滾筒驅動電機與下整燙滾輪驅動電機轉速相同。

　　在上整燙滾輪裝有上整燙滾輪調壓裝置;所述的上整燙滾輪調壓裝置是在整燙滾輪支架開有滑槽，在滑槽裝有滑塊，滑塊下方裝有彈簧，上整燙滾輪的輪軸裝在滑塊上，在整燙滾輪支架上裝有上整燙滾輪調壓螺栓，上整燙滾輪調壓螺栓的前端頂在滑塊上。

　　在上整燙滾輪的輪軸上裝有蒸汽管。

　　布料整燙裝置為一對。

　　本發明具有如下的技術效果，一是對布料一次性布料縮水處理整燙處理提高生產效率;二是采用鼓熱風的烘干方式，蒸汽通過蒸汽排汽機迅速抽走，快速烘干，不會影響生產環境;三是采用蒸汽整燙滾輪對布料進行整燙，整形效果好;四是通過上整燙滾輪調壓裝置對整燙壓力進行調節，適應對不同種類布料進行整燙;五是收布滾筒驅動電機與下整燙滾輪驅動電機轉速相同，避免再次對布料拉伸，保證布料不會再次縮水。
