申請日2015.09.14

　　公開(公告)日2015.12.30

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種污水生化處理系統，包括格柵、pH調節池、高負荷澄清池和生物曝氣濾池，所述格柵、pH調節池、高負荷澄清池和生物曝氣濾池依次連接，所述pH調節池通過提升泵將廢水泵入高負荷澄清池中，所述生物曝氣濾池連接一沉淀池，所述沉淀池底部連接生物曝氣濾池的底部，將沉淀池內的污泥再回流到生物曝氣濾池內，進一步處理。本實用新型沉淀池內的污泥能夠再次回流到生物曝氣濾池，循環處理，減少了污泥的排放量。

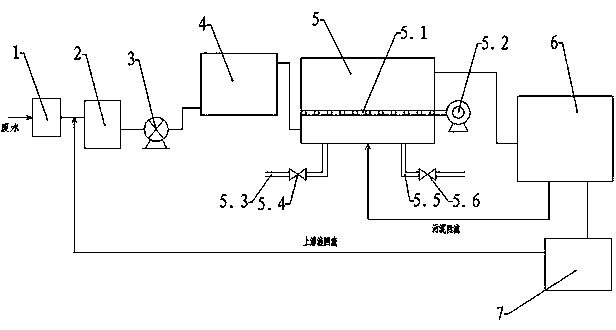

　　摘要附圖



　　權利要求書

　　1.一種污水生化處理系統，包括格柵、pH調節池、高負荷澄清池和生物曝氣濾池，其特征在于：所述格柵、pH調節池、高負荷澄清池和生物曝氣濾池依次連接，所述pH調節池通過提升泵將廢水泵入高負荷澄清池中，所述生物曝氣濾池連接一沉淀池，所述沉淀池底部連接生物曝氣濾池的底部。

　　2.根據權利要求1所述的污水生化處理系統，其特征在于：所述生物曝氣濾池上設有曝氣裝置，所述曝氣裝置與鼓風機連接。

　　3.根據權利要求2所述的污水生化處理系統，其特征在于：所述曝氣裝置為微孔曝氣管。

　　4.根據權利要求1所述的污水生化處理系統，其特征在于：所述生物曝氣濾池底部設有反沖洗進水管和反沖洗進氣管。

　　5.根據權利要求4所述的污水生化處理系統，其特征在于：所述反沖洗進水管和反沖洗進氣管管道上分別設有進水閥和進氣閥。

　　6.根據權利要求5所述的污水生化處理系統，其特征在于：所述進水閥和進氣閥均與自動控制系統連接。

　　7.根據權利要求1至6任一項所述的污水生化處理系統，其特征在于：所述沉淀池連接一過濾池，所述過濾池連接pH調節池的進水管。

　　說明書

　　一種污水生化處理系統

　　技術領域

　　本實用新型涉及污水處理領域，尤其是一種污水生化處理系統。

　　背景技術

　　污水處理是處理水污染的重要過程，采用物理、生物及化學方法對工業廢水和生活污水進行處理，以分離水中的固體污染物并降低水中的有機污染物和富營養物，從而減輕水對環境的污染。

　　生化法是利用生物作用，使廢水中呈溶解和膠體狀態的有機污染物轉化為無害的物質。該方法費用低廉、運行管理方便，所以是廢水處理系統中重要的過程之一，目前，該方法已廣泛用于生活污水及易降解的工業有機廢水的二級處理。其中，常用的載體是曝氣生物濾池，但曝氣生物濾池的缺點是污泥產量大，且污泥的穩定性差。

　　發明內容

　　針對現有技術的不足，本實用新型的目的在于提供一種污水生化處理系統，能夠?qū)⑽勰噙M(jìn)行循環處理，從而降低污泥最終的排放量。

　　為實現上述目的，本實用新型采用的技術方案是：一種污水生化處理系統，包括格柵、pH調節池、高負荷澄清池和生物曝氣濾池，所述格柵、pH調節池、高負荷澄清池和生物曝氣濾池依次連接，所述pH調節池通過提升泵將廢水泵入高負荷澄清池中，所述生物曝氣濾池連接一沉淀池，所述沉淀池底部連接生物曝氣濾池的底部，將沉淀池內的污泥再回流到生物曝氣濾池內，進一步處理。

　　所述生物曝氣濾池上設有曝氣裝置，所述曝氣裝置與鼓風機連接，其中，曝氣裝置為微孔曝氣管。

　　所述生物曝氣濾池底部設有反沖洗進水管和反沖洗進氣管，反沖洗進水管和反沖洗進氣管管道上分別設有進水閥和進氣閥，所述進水閥和進氣閥均與自動控制系統連接。

　　所述沉淀池連接一過濾池，所述過濾池連接pH調節池的進水管，用于將過濾池上層的澄清液回流到pH調節池內循環使用。

　　本實用新型的有益效果是：本實用新型采用高復合澄清池與生物曝氣濾池相結合，高復合澄清池不僅能夠?qū)崿F(xiàn)相當程度的污泥濃縮，還能實現非常高的水力負荷，提高處理效率，減少基建投入;采用上向流式生物曝氣濾池，要處理的污水和壓縮空氣都被引至濾池底部，可避免降流式濾池中經常出現的表面堵塞和氣囊的形成;此外，僅有處理后的出水才暴露于空氣中，可最大限度減少臭味，更加環保。沉淀池內的污泥能夠再次回流到生物曝氣濾池，循環處理，減少了污泥的排放量。
