申請日2015.09.14

　　公開(公告)日2016.01.06

　　IPC分類號C02F3/12; C02F3/10

　　摘要

　　本實用新型公開了一種多元一體化水處理裝置，包含殼體，殼體內由隔板分割為第一腔體、第二腔體、第三腔體、第四腔體、第五腔體、第六腔體、第七腔體。本實用新型結構簡單、成本低廉，處理效率高、能耗低、產泥量少、管理方便、占地面積小，更具有不堵塞、處理能力強、污泥合理化利用、適宜處理水質范圍廣，裝置整合性強，針對不同領域的廢水，裝置進行模塊化組合，調整內部配置，出水達到相關行業標準。

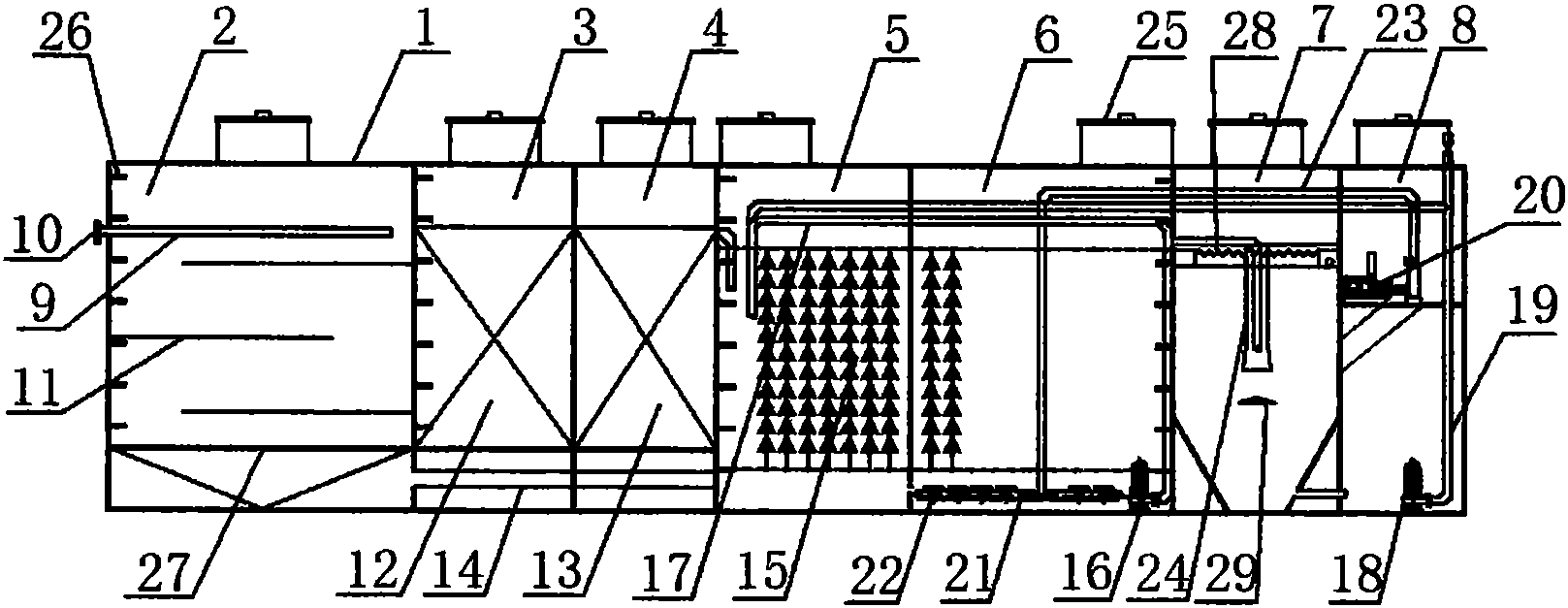

　　摘要附圖



　　權利要求書

　　1.一種多元一體化水處理裝置，其特征在于：包含殼體，殼體內由隔板分割為 第一腔體、第二腔體、第三腔體、第四腔體、第五腔體、第六腔體、第七腔 體，第一腔體上端設置有穿孔進水管，穿孔進水管一端穿過第一腔體側面與 進水法蘭連接，第一腔體在穿孔進水管下側設置有左右間隔設置的折板，第 二腔體內設置有輕質濾料，第三腔體內設置有海綿鐵，第二腔體和第三腔體 下端設置有反洗花管，反洗花管一端固定在第三腔體內壁上，另一端固定在 第二腔體側壁上并且與第一腔體連通，彈性立體組合填料設置在第四腔體和 第五腔體中，第五腔體下端設置有混合液回流泵，混合液回流管一端與混合 液回流泵連接，混合液回流管另一端設置在第四腔體上側，第七腔體下端設 置有小流量循環泵，循環水管一端與小流量循環泵連接，循環水管另一端與 混合液回流管連通，第七腔體上端設置有曝氣風機，第五腔體下端設置有曝 氣分布管，曝氣分布管上均勻設置有膜式曝氣盤，曝氣分布管通過氣管與曝 氣風機連接，第六腔體中間設置有中心布水管，中心布水管上端與混合液回 流管連通。

　　2.按照權利要求1所述的多元一體化水處理裝置，其特征在于：所述殼體上側 設置有若干人孔。

　　3.按照權利要求1所述的多元一體化水處理裝置，其特征在于：所述殼體側面 設置有爬梯。

　　4.按照權利要求1所述的多元一體化水處理裝置，其特征在于：所述第一腔體、 第二腔體和第三腔體下端設置有多孔板。

　　5.按照權利要求1所述的多元一體化水處理裝置，其特征在于：所述中心布水 管上端設置有可調齒形堰。

　　6.按照權利要求1所述的多元一體化水處理裝置，其特征在于：所述中心布水 管下方設置有反射板。

　　說明書

　　多元一體化水處理裝置

　　技術領域

　　本實用新型涉及一種水處理裝置，特別是一種多元一體化水處理裝置。

　　背景技術

　　根據我國環保政策要求，我國將新增污水處理廠近1500余座，總投資高達 2500至3500億元，相應的管網建設投資非常巨大。環境形勢嚴峻，國家環保 資金投入很大。因此，污水處理系統從大規模集中式向中小規模分散式轉變，形 成“以大型為主，中小型互補”的布局是符合我國國情和發展形勢的。在快速 發展的城市中，住宅小區綠化、水景等用途的環境用水量在城市總用水量中的比 例不斷增加，而城市正面臨著日益嚴峻的水資源短缺問題，在這種背景下，中 水回用成為緩解當前城鎮水資源難以為繼現狀的重要途徑之一，而小區中水回 用是中水回用的主要組成部分。目前國家污水處理建設進程緩慢，且成本高昂， 有些地方存在建的起用不起的情況。因此迫切需要一種成本低廉，便于使用推廣 的水處理裝置。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種成本低廉的多元一體化水處理 裝置。

　　為解決上述技術問題，本實用新型所采用的技術方案是：

　　一種多元一體化水處理裝置，其特征在于：包含殼體，殼體內由隔板分割為 第一腔體、第二腔體、第三腔體、第四腔體、第五腔體、第六腔體、第七腔體， 第一腔體上端設置有穿孔進水管，穿孔進水管一端穿過第一腔體側面與進水法蘭 連接，第一腔體在穿孔進水管下側設置有左右間隔設置的折板，第二腔體內設置 有輕質濾料，第三腔體內設置有海綿鐵，第二腔體和第三腔體下端設置有反洗花 管，反洗花管一端固定在第三腔體內壁上，另一端固定在第二腔體側壁上并且與 第一腔體連通，彈性立體組合填料設置在第四腔體和第五腔體中，第五腔體下端 設置有混合液回流泵，混合液回流管一端與混合液回流泵連接，混合液回流管另 一端設置在第四腔體上側，第七腔體下端設置有小流量循環泵，循環水管一端與 小流量循環泵連接，循環水管另一端與混合液回流管連通，第七腔體上端設置有 曝氣風機，第五腔體下端設置有曝氣分布管，曝氣分布管上均勻設置有膜式曝氣 盤，曝氣分布管通過氣管與曝氣風機連接，第六腔體中間設置有中心布水管，中 心布水管上端與混合液回流管連通。

　　進一步地，所述殼體上側設置有若干人孔。

　　進一步地，所述殼體側面設置有爬梯。

　　進一步地，所述第一腔體、第二腔體和第三腔體下端設置有多孔板。

　　進一步地，所述中心布水管上端設置有可調齒形堰。

　　進一步地，所述中心布水管下方設置有反射板。

　　本實用新型與現有技術相比，具有以下優點和效果：多元一體化水處理裝置 結構簡單、成本低廉，處理效率高、能耗低、產泥量少、管理方便、占地面積小， 更具有不堵塞、處理能力強、污泥合理化利用、適宜處理水質范圍廣，裝置整合 性強，針對不同領域的廢水，裝置進行模塊化組合，調整內部配置，出水達到相 關行業標準。
